Кирпичный дом с колоннами

Дом мечты. Возведение колонн и стен

Строительство archie начал с исправления прошлогодних ошибок. Гараж получился маленьким, поэтому он начал с его удлинения. Для этого снесли прошлогоднюю кладку, откопали яму для фундамента, заармировали, утеплили и по бокам проёма вывели колонны.

Перед началом строительного сезона 2010 года в феврале archie закупил 4 фуры керамоблоков из Самары по «зимней цене», советовали брать, потому что весной будет дороже. В результате пришлось решать много проблем

В московской области было много снега, пришлось нанять:

  • Таджиков для уборки снега;
  • Трактора для уборки снега.

К тому же:

  • Был снесен соседский забор;
  • Отдавлены поддоном пальцы на морозе.

Нанял манипулятор для перегрузки поддонов из фуры с последующей загрузкой и доставки на этом же манипуляторе. В день разгружали 2 фуры в течение 10 часов. Поддонами заставили всю плиту дома.

Но нет худа без добра. Благодаря этому обстоятельству возведение стен началось 26 марта.

Для своего дома archie приобрёл блоки — КПТН1. По описанию производителя такой блок заменяет по объёму 7,3 обычных кирпича (7,3 NF), а на практике один блок заменяет 6 кирпичей.

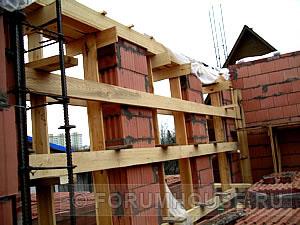

Возведение несущих стен

Как было сказано выше, для возведения несущей (черновой) стены archie использовал блоки. Ширина несущей стены составляет 25 см. Через каждые четыре ряда он армировал стенку сеткой с небольшим выпуском для колонн.

Утеплять стены ЭППС-100 и обкладывать облицовочным кирпичом он будет позднее. В качестве облицовки собирается купить немецкий кирпич. Высота у него нестандартная – 71 мм и для соединения с черновой кладкой он будет использовать гибкие связи и дюбеля, прибитые к черновой стене.

Из-за нагромождения кирпича, он решил не ставить межкомнатные перегородки, а весь вес распределить на внешние стены и колонны. Со строительством стен сразу стали заметны результаты многодневной работы, и сразу пришло моральное удовлетворение от сделанной работы. Прогресс на лицо

На строительстве своего дома archie пилил керамические блоки болгаркой с алмазным турбодиском по камню. Диаметр пилы 230 мм не достаёт до центра блока, поэтому рабочие сначала пилят блок по периметру, откалывают отпиленную часть, а потом допиливают центральную часть. Один раз для эксперимента был поставлен диск диаметром 350 мм. Во время распилки блоков диск сильно болтается, камни колотятся, по технике безопасности это не допустимо.

Места для машин

Для парковки машин archie предусмотрел несколько вариантов. Прежде всего, у него будет гараж на две машины, под навесом можно расположить ещё 2, и 3 перед гаражом. При этом площадь участка, предназначенная для отдыха, не будет занята машинами.

На форуме «Дом и Дача» ему посоветовали сделать слив в гараже. Из гаража труба уходит вниз. По ней вода самотёком через септик Топас пойдёт в канализационную трубу. Ещё будет сделан вдоль ворот желоб с решёткой и сливом в эту трубу.

Несмотря на критику по поводу гаража в доме, он считает, что как раз наоборот, гараж в доме это очень хорошо, удобно и комфортно.

Совет

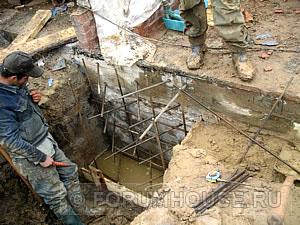

Во время прокладки канализационных труб он не рекомендует использовать фитинги с углом 90 градусов. Лучше взять 2 элемента по 45 градусов и тогда всё будет сделано без проблем.
Если вы заливаете бетон и в том месте имеется утеплитель, обязательно его чем-нибудь надёжно зафиксируйте, иначе под воздействием бетона он всплывёт.

Для заливки перемычек archie решил не возиться с ручным замешиванием бетона и заказал 6 кубов (1 миксер) бетона. Три куба сразу использовал для удлинения гаража, а остальное при помощи вёдер рабочие перетаскали. Для это привлёк дополнительную рабочую силу.

Заливать перемычки не сложно. Для этого используется 3 арматуры Д14 направленные вниз и 2 направленные вверх. Хомуты сделаны из прута Д6 через каждые 20 см. Высота у перемычек 15х22 см, всё зависит от кратности кирпича.

Для межэтажной лестницы сделали мощную перемычку – заложили 125-й уголок для соединения каркаса лестницы. Залили в общей сложности 15 перемычек и 8 колонн.

Заливать колонны гораздо сложнее, чем плиты. Ведь это столб высотой более 3 метров и размерами 25х25 см и поэтому нагрузка на опалубку значительно возрастает. Тяжёлый бетон старается порвать опалубку. Некоторые столбы были усилены их размер 25х55 см.

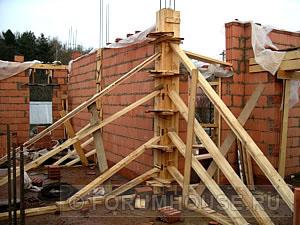

В прямой стене опалубку колонны сделать легче. Опалубку он стягивал не специальными шпильками и втулками, а обычной проволокой 3,5 мм. Колонну, сделанную в углу, тоже стягивал, при этом проволоку просовывал в щель между блоками внутрь дома.

Внимание
Распирать опалубку надо хорошо. Потому что если сразу не залили бетон, доска высохнет, распоры станут свободными и опалубка может выпучиться на несколько сантиметров (1-2 см).

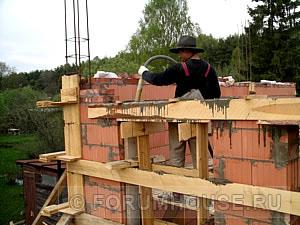

Во время заливки колон он использовал вибратор. Работал очень осторожно. Опускал быстро один раз на каждый метр колонны. Когда колонны стояли рядом друг с другом, он их заливал поочередно по пол метра каждую для выравнивания давления на кладку между ними.

Размещено участником форума «Дом и Дача» archie
Редактор: Адамов Роман

Кирпичные колонны

Несмотря на финансовые затраты, колонны из кирпича востребованы, поскольку, кроме эстетической функции, выполняют и опорную. Кирпичные конструкции считаются стойкими и долговечными, но при условии, что соблюдается технологический процесс. При строительстве к сооружению из кирпича предъявляют высокие требования по поводу прочности и устойчивости, ведь они могут служить не только декоративным элементом, но и опорой для балконов, крыш дома или беседок.

Разновидности опор

Кирпичные колонны — строительный элемент многих построек, который должен выдерживать значительные нагрузки, особенно в его нижней части. Их можно выложить в разных цветах и стилях. Эффектно смотрится сооружение, выложенное белыми кирпичиками.

Кирпич является прочным строительным материалом, который используется при строительстве дома или другого объекта. Обычно применяют цельные или половинчатые, но без видимых дефектов, например, трещин или разломов. Опорные кирпичные сооружения требуются для поддержания крыши или при строительстве дворовых зданий, поэтому существует следующая классификация колонн:

  • Несущая. Это элемент постройки, который должен выдерживать большие нагрузки по опорной площади на фундамент.
  • Заборная. Служит поддержкой для комбинированных ограждений, где при строительстве используется облицовочный кирпич. Особой нагрузки они не испытывают, только собственный вес.
  • Столб для ворот. Необходим для поддержки конструкций. Нагрузка осуществляется вертикально и горизонтально.
Читать еще:  Коридор имитация кирпича

Вернуться к оглавлению

Как происходит проектирование?

Подготовка по укладке своими руками или при помощи специалиста проводится в несколько этапов. Для этого следует создать черновой проект, в котором будут учтены все финансовые и временные затраты. Стоит учитывать, что прочные колонны возводятся при соблюдении технологии. Это позволит избежать большого количества отходов.

Выбор способа кладки

Этап зависит от финансовых возможностей заказчика и функции, которую будет выполнять колонна. Обычно применяется кладка в 1,5 или 2 кирпича. А также следует обратить внимание на эстетический аспект. Существуют круглый, полукруглый или витой (еще называют «винтовая колонна») тип. Важно помнить, что витые или круглые колонны укладываются по отдельной технологии.

Смета расходов

В расчет строительных материалов входит и стоимость инструментов. Прежде чем рассчитать количество кирпича рекомендуется определиться с кладкой и высотой будущего столба. На этом этапе не менее важно разобраться с качеством материала. Экономить нежелательно, так как от этого зависит долговечность опоры. Хорошо на рынке зарекомендовал себя кирпич «Арского кирпичного завода» Рекомендуется обратить внимание на цвет, поскольку существуют разные оттенки. Самые распространенные кирпичи красного и белого цвета.

Разметка под строительство

Включает необходимые размеры, в том числе определение месторасположения забора и ворот, длину постройки, расстояние между колоннами, размер самого столба. Если планируется конструкция 30×30 см, нужно делать кладку в 4 кирпича на слой, для 40×40—6 штук. В этап возведения входит подготовка фундамента и непосредственно строительство колонны.

Требования к материалу по прочности и устойчивости

Кирпич может быть полнотелым или пустотелым (с вертикальными пустотами). Кроме этого, следует учитывать прочность, морозостойкость и водопоглощение. Кирпич должен переносить негативное воздействие окружающей среды и быть экологически чистым. Не допускается масса строительного материала менее 4,3 кг. Если кирпич будет облицовывать наружные стенки столба, понадобится материал с гладкой или рельефной поверхностью с однотонным цветом (естественным, белым или другим).

Как происходит расчет?

Обычно дополнительные расчеты к полнотелому материалу не требуются. Но случается, встает потребность определить минимальное сечение, которое обеспечит прочность и устойчивость конструкции. Чтобы вычислить необходимые параметры, нужно располагать информацией о марке кирпича, периметре опирания ригелей на колонны, площади сечения и количество оказываемой нагрузки. Стоит отметить, что все моменты расчета кирпичных стен или столбов подробно изложены в СНиП II-22—81 (1995) «Каменные и армокаменные конструкции».

Кладка колонн из кирпича

С чего начать?

Для строительства кирпичных колонн понадобятся строительные инструменты, в том числе лопата, емкость для раствора, кельма, мастерок, уровень, откос и металлическая проволока.

За несколько часов до начала рекомендуется кирпич положить в воду. Процедура поможет избежать активного впитывания материалом строительного раствора во время работы. Далее нужно отметить на земле место, где будут выкладывать сооружение. Самой важной частью вначале является подготовка фундамента, вокруг которого будут возводить колонну. Для основания понадобится установить арматуру или металлический столб, который устанавливают до уровня промерзания грунта. В зависимости от несущей нагрузки, этот столб закрепляют при помощи заливки бетона, хотя для забора делать это необязательно. После того как укладывают гидроизоляцию, начинают возводить колонну.

Основная работа

Кладка колонн из кирпича выполняется в строгой последовательности, где первый ряд основной. Например, укладка колонны в 2×2 предусматривает класть по 4 кирпича плотно друг к другу (получается Г-образная форма). Следующий ряд разворачивают на 90 градусов. Чтобы проверить ровные ли углы, используется уровень или откос. В противном случае столб рискует получиться неровным. Третий ряд нужно выложить также как 1, далее придерживаются этой же схемы до конца строительства колонны.

Монолитный жб каркас: частного дома, стен здания с использованием бетона

Монолитный каркас представляет собой технологию строительства зданий, при которой строение возводят из бетона с армированием стальными прутьями. Такое сооружение обеспечивает повышенный уровень прочности и долговечности, обходится сравнительно недорого. Раньше технология монолитно-каркасного строительства из бетона использовалась в основном в промышленной и коммерческой сферах, сегодня же все чаще таким образом возводят частные дома и коттеджи.

Основное преимущество монолитного каркаса – равномерное распределение нагрузок между бетонными колоннами, которые усилены стальной арматурой. После заливки бетоном каркас становится прочной монолитной конструкцией, в которой вся несущая нагрузка приходится на колонны, балки и перекрытия. Железобетонные здания считаются наиболее надежными, крепкими и стойкими.

При условии верного выбора и проектирования фундамента ЖБ коробка способна простоять максимальный срок, демонстрируя прекрасные эксплуатационные свойства и наилучшие технические характеристики.

Основанием для дома из бетона может служить плитный, ленточный или свайно-винтовой фундамент, который выбирают в соответствии с такими факторами: структура и характеристики грунта, особенности рельефа территории, несущая способность почвы, расчетные нагрузки и масса здания, уровень залегания грунтовых вод, конструктивные и технические особенности архитектурного проекта.

Благодаря особенностям технологии проекты домов из железобетона могут быть самыми разными – тут есть возможность реализовать любую задумку, использовать самые разные материалы (стекло, кирпич, дерево и т.д.), экспериментировать с различными элементами. Большинство современных коттеджей необычных форм и конфигураций создают с использованием монолитно-каркасной технологии.

Что такое монолитно-каркасное строительство

Устройство монолитно-каркасных зданий осуществляется по единой технологии. Монолит представляет собой цельнолитую бетонную конструкцию, которая создается прямо на строительной площадке путем заливки бетоном смонтированного каркаса из стальных прутьев и элементов. Бетон заливается и обязательно вибрируется, подбирается определенная марка, что обеспечивает высокую прочность.

Арматурный каркас может быть соединен вязальной проволокой либо сварен. Марка бетона, класс арматуры, специальные добавки в раствор подбирают, исходя из количества этажей, сейсмичности региона. Стальной каркас заливается бетоном в съемную или несъемную опалубку, которая формирует стены и другие элементы конструкции.

Что включает каркас монолитного здания:

  1. Фундамент – может быть разного типа.
  2. Колонны – расположенные вертикально и соединяющие основание и перекрытие.
  3. Монолитные перемычки и перекрытия , которые создают пояс жесткости.
Читать еще:  Двухэтажный дом из красного кирпича

Ввиду того, что потом что-то переделать и или заменить невозможно, монолитно-каркасное строительство здания требует чрезвычайно тщательного проектирования с точными расчетами и применением специфических технологий, которые способны понизить риск появления деформаций в процессе усадки.

Достоинства технологии

Строительство частного дома по монолитно-каркасной технологии обладает определенными преимуществами, благодаря которым метод становится все более популярным и часто используется для возведения домов по индивидуальным проектам.

Основные преимущества монолитно-каркасной технологии:

  • Быстрый процесс монтажа с минимальными трудозатратами. Основные этапы – создание опалубки, арматурного каркаса, заливка бетоном. Процесс осуществляется непрерывно по отдельным зонам, что исключает простой рабочей силы.
  • Длительный срок эксплуатации без необходимости в ремонте или реконструкции.
  • В случае аварийных ситуаций при разрушении одной секции остальные элементы конструкции остаются целыми и здание не рухнет. Монолитный каркас – единственный метод безопасного строительства в сейсмоопасных регионах.
  • Возможность реализовать проект любой сложности с оригинальной планировкой, так как в данном случае нет обязательных несущих стен, перегородок. Площади можно реализовать даже как единое пространство с колоннами.

  • Перепланировка в любом формате – благодаря отсутствию несущих стен, без согласования с надзорными органами.
  • Повышение общей жесткости со временем благодаря набору прочности бетона.
  • Возможность сделать в доме потолки высотой от 3 метров.
  • Строительные работы можно проводить в любую пору года.
  • Для возведения каркаса понадобится небольшой объем материалов.
  • Габаритные конструкции не нужно доставлять на объект, сборка каркасных зданий из арматуры и бетонного раствора осуществляется непосредственно на территории строительства.

Недостатки жилья

Устройство монолитного каркаса предполагает и некоторые негативные моменты, о которых нужно знать до начала проведения расчетов и проектирования. Все эти факторы можно устранить за счет разумного применения различных технологий и методов строительства.

Главные минусы технологии монолитного каркаса:

  • Наличие мостиков холода, которые распространяются по бетонным перекрытиям, внешним колоннам, что предполагает обязательную теплоизоляцию и выполнение облицовки фасадов.
  • Большой объем работ по вязке и установке арматуры, монтажу опалубки, опорных стоек.
  • Важность правильных и максимально точных расчетов, от которых зависят безопасность и комфорт эксплуатации, прочность и срок службы здания.

Технология

Монолитно-каркасная технология применяется в строительстве одно/многоэтажных зданий различного назначения любой площади и высоты.

Этапы реализации технологии монолитного каркаса:

  • Подготовка высококачественного основания.
  • Связывание или сваривание каркаса из арматуры.
  • Монтаж опалубочной конструкции.
  • Заливка бетонного раствора в опалубку.
  • Демонтаж опалубки.

Методы возведения фундамента

Устройство основания является одним из наиболее важных этапов строительства, так как от него зависит то, насколько качественным и прочным будет каркас, не просядет ли дом на грунте и т.д.

Виды фундамента, применяемые при заливке монолитного каркаса:

  • Сваи – тип свайного основания подбирают по типу грунта и особенностям ландшафта на территории.
  • Ленточный – заливается на объекте в опалубку с арматурой. Подходит для домов с подвалом, мелкозаглубленный обустраивают исключительно на почве с низким уровнем грунтовых вод.
  • Бетонная монолитная плита – надежная база, особенно подходит для зон с опасностью землетрясения. Фундамент заливается на строительной площадке с обязательным армированием.

Особенности строительства подвала

Для подвала роют котлован, а фундамент размещают на минусовой отметке – в основании подвала. В этом помещении заливают монолитные стены, перегородки, сверху на нулевой отметке монтируют плиту перекрытия заданной проектной толщины и с повышенной прочностью.

Методы возведения опалубки

Опалубка представляет собой форму, в которую будут заливать готовый бетонный раствор. Опалубка может быт какой угодно, формируя толщину и конфигурацию монолита.

Основные виды опалубки:

  1. Съемная – после твердения бетона демонтируется и может применяться снова.
  2. Несъемная – становится частью конструкции домов, выступая теплоизоляцией и защитой. Обычно такую опалубку делают из пенополистирола, но встречаются и конструкции из фанеры, древесины, металла. Пенополистирол дополнительно выступает в качестве утеплителя.

Типы опалубки по конструкции:

  • Туннельная – изготавливается по спроектированным данным на заводе, обладает заданными размерами, доставляется на объект готовой, неразборной.
  • Щитовая – сборная конструкция для создания монолита любых конфигураций. Предполагает оснащение крепежными элементами высокой прочности, эргономичная и надежная, ее можно использовать для заливки овальных конструкций.

Съемную опалубку можно взять в аренду, любые виды конструкции можно купить.

Армирование

С целью обеспечения прочности и жесткости монолитно-каркасной конструкции применяют стальную арматуру и армирующую сетку. Для монолитного строительства подходит рифленая/гладкая арматура сечением 6-8 миллиметров, особо прочные конструкции создают из арматуры диаметром больше 10 миллиметров. Вязать проволокой или сваривать каркас допускается горизонтально и вертикально.

Как произвести расчеты и создание каркаса:

  • Средние расчеты предполагают затраты около 25 килограммов арматуры на 1 кубический метр бетонных конструкций.
  • Рабочие прутья подбираются в соответствии с расчетами, минимальные значения: 8 миллиметров для поперечной и 10 миллиметров для продольной арматуры.
  • Каркас может вязаться проволокой либо быть сваренным, создается на месте установки или на площадке с последующим перемещением.
  • Шаг арматуры в среднем составляет 15-25 сантиметров между отрезками. Прутья поперечные выступают элементами жесткости для прутьев продольных.
  • Вся арматура должна быть перевязана или сварена между собой.
  • В процессе заливки фундамента оставляют свободными вертикальные стержни, с которыми потом сопрягается арматура перекрытий и колонн (так продолжают до верхней точки здания).

Способы подачи бетона

Бетонный раствор может замешиваться непосредственно на строительном объекте или доставляться с завода специальной техникой. Чтобы смесь не застыла и не потеряла однородность, ее транспортируют в бункере с работающим миксером. Для подачи смеси на объект используют бетононасосы или краны.

Бетононасос представляет собой специальный автомобиль с длинным шлангом, который под давлением поставляет бетон в нужную точку. Очень удобно подавать бетон таким образом для заливки на высоте. Если используется кран, то бетон подают в бадьях – такой вариант актуален для сооружения небольших железобетонных конструкций.

Утрамбовка бетона

После того, как бетон залит в опалубку, его нужно уплотнить для удаления пузырей воздуха и более равномерного распределения смеси. Для этого используют вибраторы поверхностного и глубинного типа.

Главные функции вибротрамбования:

  • Улучшение внешнего вида конструкции – однородная поверхность, устранение воздушных полостей.
  • Повышение качества и прочности бетонной смеси.
  • Понижение трудозатрат и расхода материалов при выполнении отделки помещений.
Читать еще:  Кирпичики для отделки стен в квартире

Готовые монолитно-каркасные стены облицовывают керамической плиткой, кирпичом, красивым камнем. Обеспечить хорошую циркуляцию воздуха поможет обустройство вентиляции фасадов, кровли.

Монтаж перекрытий

Перекрытия в монолитно-каркасных конструкциях должны быть выполнены по той же технологии. Они образуют пояс жесткости здания.

Этапы обустройства перекрытий:

  • Создание каркаса, вязка стержней с выпусками из колонн, расположенных ниже. Стойки устанавливают на полу нижнего этажа, они должны поддерживать опалубку и исключат возможность обрушения конструкции до завершения цикла набора прочности бетона.
  • Монтаж опалубки из досок или фанеры.
  • Заливка смеси бетона без перерывов, но слоями.
  • Выжидание набора первоначальной прочности, демонтаж опалубки и стоек.

Стоимость и материалы

В процессе создания монолитно-каркасного дома качество напрямую зависит от затрат: более высокая марка бетона стоит дороже, чем больше арматуры – тем крепче здание. Поэтому экономить и игнорировать расчеты не стоит – это может стать фатальной ошибкой.

Арматуру нужно выбирать без дефектов и ржавчины, нужного сечения. Бетон обязательно должен соответствовать указанной в проекте марке, установленным характеристикам.

Материалы для опалубки также должны быть качественными, чтобы все это не обрушилось. Тут цена материалов может быть разной и в определенных случаях высокие затраты также оправданы: несъемная опалубка позволит провести быстрее работы, в будущем поможет сэкономить на утеплении и отоплении. С другой же стороны, оправданной может быть и аренда хорошей съемной конструкции.

На все материалы нужно требовать сертификаты соответствия, паспорта качества, гигиенические заключения и т.д. Сметную стоимость дома составляют расходы на такие материалы, как: арматура и проволока, все для бетона (или заказ готовой смеси), готовая опалубка или материалы для ее монтажа, инструмент, емкости, работа людей, техника для подачи бетона, кровля, отделка и т.д. От проекта к проекту стоимость может очень сильно разниться.

Монолитный каркас – технология, позволяющая создавать прочные, надежные, долговечные дома по разумной стоимости и индивидуальному проекту. Самое главное – верно выполнить расчеты и соблюдать технологию реализации проекта.

Конструктивные схемы и системы кирпичных зданий

Стены являются основным элементом несущего острова здания совместно с фундаментами и перекрытиями обеспечивают его жесткость и устойчивость. Жесткость и устойчивость эксплуатируемых кирпичных зданий определяется конструктивной схемой стен и конструктивной системой здания, обеспечивающей их взаимосвязь и совместную работу со всеми остальными элементами несущего остова.

По конструктивным схемам эксплуатируемые кирпичные здания делятся на схемы с продольными или поперечными несущими стенами и схемы с перекрестным расположением продольных и поперечных несущих стен. в кирпичных зданиях имеется так же схемы с внутренними колоннами, заменяющими внутренние несущие стены. Кроме того, в кирпичных зданиях, и особенно, старой постройки, встречаются комбинированные конструктивные схемы, например, схемы с продольными и поперечными стенами, с продольными и поперечными стенами и внутренними колоннами и т.п. Основные виды конструктивных стен эксплуатируемых кирпичных зданий приведены на рис.1.

В зданиях с продольными несущими стенами наружные стены выполняют две функции: несущую и ограждающую. При обеспечении несущей функции кирпичные сиены должны обладать достаточной несущей способностью для восприятия нагрузок от собственного веса и веса, передающегося на них с перекрытий и крыш.

Следовательно, наружные несущие стены должны выполняться из прочных материалов, но обладающих в этой связи повышенной теплопроводностью. Для обеспечения ограждающей функции, и в частности, по теплозащите, наружные несущие стены должны выполняться из теплоизолирующих материалов, имеющих меньшую прочность по сравнению с материалами, используемыми для внутренних несущих конструкций. Необходимость использования в стенах материалов, обеспечивающих одновременно требования прочности и теплозащиты, привела к ограничению этажности кирпичных зданий с продольными несущими стенами в основном пятью этажами. При большей высоте здания толщина наружных стен определяется уже не требованиями норм теплозащиты, действующими в стране до 1995 года, а требованиями прочности.

Кирпичные здания высотой 9 и более этажей, как правило, возводились с поперечными несущими стенами. Схемы с перекрестным расположением продольных и поперечных несущих стен использовались при строительстве кирпичных зданий повышенной этажности. Наружные стены в этих здания, как правило, являются самонесущими и в основном выполняют ограждающие функции. По этой причине материал и толщина внутренних стен определялись необходимой прочностью, а наружных стен- их теплозащитными качествами при одновременном соблюдении требований прочности.

В зданиях с внутренними колоннами наружные кирпичные стены, как правило, выполнялись несущими. По этой причине здания с неполным каркасом возводились в основном высотой до 5 этажей. Все кирпичные здания вне зависимости от принятых конструктивных схем имеют стоечно-балочные конструктивные схемы: коробчато-стеновую при сборных плитных, сборно-монолитных и монолитных железобетонных перекрытиях в современных зданиях и балочно-стеновую при балочных перекрытиях с деревянными, металлическими и железобетонными балками и с деревянным, кирпичным или бетонным межбалочным заполнением. Балочные перекрытия в основном применялись в зданиях постройки ранее 50-х гг. XX в.

Жесткость и устойчивость в кирпичных зданиях с коробчато- стеновой конструктивной схемой обеспечивается жестким соединением продольных и поперечных стен и жесткими дисками перекрытий.

В зданиях с балочно- стеновой системой жесткость и устойчивость в большей мере обеспечивается жестким соединением продольных и поперечных стен, а так же за счет крепления стен балками перекрытий.

В зданиях, возводимых до 20-х гг. XX в., для повышения жесткости и устойчивости в стенах устраивались металлические связи. Связи устанавливались выше уровня оконных перемычек и располагались по всем капитальным продольным и поперечным стенам. Количество связевых поясов зависело от наличия в зданиях арочных перекрытий и проемов, приводящих к появлению распорных сил, а так же этажности здания.

Как показывают обследования, связи за счет надежного сцепления металла с материалами кладки в значительной мере обеспечивают монолитность кладки, жесткость и устойчивость стен. Особенно это важно для зданий, построенных на слабых грунтах, и зданий с деревянными балочными перекрытиями. Об этом, в частности, свидетельствуют факты появления в стенах трещин после случайных разрывов связей во время эксплуатации и при разрезании их во время ремонтов зданий.
