Соединение проводов разного сечения – одна из ключевых задач, которую приходится решать электрикам и мастерам при монтаже электропроводки и ремонте электрооборудования. Провода с разными сечениями играют важную роль в электротехнике, но как обеспечить надежное и безопасное их соединение? Этот вопрос многим знаком, и мы расскажем о различных способах, которые помогут вам сделать правильное соединение проводов.
Установка проводов разного сечения возникает, когда требуется подключить электрооборудование с различными потребностями в электрической мощности или когда нужно подключить кабель к другому проводу с более тонким сечением. В подобных ситуациях необходимо учитывать максимальную нагрузку на провод и правильно подбирать метод соединения проводов, чтобы избежать возникновения опасных ситуаций, таких как перегрев проводов, пожар и электрошок.
Существует несколько способов соединения проводов разного сечения: соединение проводов соединителями (тройники, переходники и другие специальные элементы), сварка, механическое соединение проводов и использование тройников и пайка. Каждый способ имеет свои преимущества и недостатки, а выбор конкретного зависит от условий эксплуатации, особенностей монтажа и требуемой надежности соединения.
Почему важно соединять провода правильно:
1. Ухудшение электрического контакта: при неправильном соединении проводов разного сечения возникает вероятность плохого контакта между ними. Это может привести к образованию высокого сопротивления, повышенному нагреву и дополнительным потерям энергии.
2. Повреждение проводов: неправильное соединение проводов может привести к их повреждению и обрыву. При передаче больших токов это особенно опасно, поскольку может возникнуть дуговое разрядное, который может вызвать пожар и другие аварийные ситуации.
3. Нарушение норм безопасности: неправильное соединение проводов может привести к нарушению норм безопасности. При возникновении короткого замыкания не соблюдаются электрические стандарты, что может спровоцировать поражение электрическим током или вызвать пожар.
4. Уменьшение срока службы: неправильное соединение проводов может привести к повышеному износу и ускоренному старению проводов. Это приведет к уменьшению их срока службы, а также увеличит время и затраты на ремонт или замену.
Правильное соединение проводов разного сечения позволяет избежать вышеперечисленных проблем и обеспечить безопасную и надежную работу электроустановок.
Как выбрать правильное соединение для проводов разного сечения
1. Изучите требования
Прежде чем приступить к соединению проводов разного сечения, важно изучить требования и нормы безопасности, предъявляемые к вашей электрической системе. Обратитесь к инструкциям производителя, электрическим кодам и нормативным документам. Учтите максимальное допустимое сечение провода для каждой части системы.
2. Выберите правильное соединение
В зависимости от ситуации, существует несколько способов соединения проводов разного сечения:
a. Клеммник — это удобный способ соединить провода разного сечения. Выберите клеммник, который подходит для вашего диапазона сечений проводов. Устанавливайте провода в соответствии с инструкциями производителя и обратите внимание на правила установки и затяжки.
б. Промежуточный проводник — в некоторых случаях можно использовать промежуточный проводник того же сечения, что и более тонкий провод. Это может потребовать использования проводников, соединенных при помощи термоусадочных трубок или других специальных материалов.
в. Пайка — другой способ соединения проводов разного сечения — пайка. Для этого необходимо использовать специальные инструменты и материалы, такие как паяльник, припой и флюс. Правильная техника пайки поможет создать надежное и долговечное соединение.
3. Проверьте соединение
После соединения проводов разного сечения необходимо проверить качество и надежность соединения. Убедитесь, что соединение прочное, без видимых повреждений и не вызывает перегрева. Проверьте, соединены ли провода правильно и не проводят ли они электрический ток друг на друга. Если обнаружены проблемы, перепроверьте все шаги и исправьте ошибки.
Типы соединений для проводов разного сечения
Провода с разным сечением могут потребоваться при выполнении электрических работ, например, при установке электрических сетей или при подключении электроприборов. В таких случаях важно знать, как правильно соединять провода разного сечения, чтобы обеспечить эффективную передачу напряжения и минимизировать риск перегрева и повреждений.
Существует несколько типов соединений, которые могут быть использованы для соединения проводов разного сечения:
- Соединение проводов с помощью клеммных колодок: Клеммная колодка — это устройство, которое позволяет соединять провода разного сечения без необходимости пайки или использования других специальных инструментов. Клеммные колодки обычно имеют отверстия разного размера, что позволяет подключать провода разного диаметра. Для соединения проводов нужно просто вставить их в отверстия и закрыть клемму.
- Соединение проводов с помощью разъемов: Другой способ соединения проводов разного сечения — использование разъемов или коннекторов, которые позволяют быстро и удобно соединять и отсоединять провода. Разъемы могут иметь различные размеры, что делает возможным их использование для соединения проводов разного диаметра.
- Соединение проводов с помощью специальных зажимов: Некоторые провода разного сечения могут быть соединены с помощью специальных зажимов, которые обеспечивают надежное и безопасное соединение. Зажимы могут быть винтового или пружинного типа и позволяют легко и быстро соединить провода без необходимости пайки или других сложных операций.
При выборе метода соединения проводов разного сечения важно учитывать требования электробезопасности, надежность соединения и совместимость выбранного типа соединения с конкретными проводами и задачами, которые они должны выполнять.
Первый способ: используя клеммники
Чтобы использовать клеммники для соединения проводов разного сечения, вам понадобятся следующие инструменты:
1. Клеммники
Клеммники представляют собой металлические зажимы с отверстиями для проводов. Они бывают разных типов – винтовые, пружинные, штырьковые и т. д. В зависимости от типа клеммника и сечения проводов, выбирайте подходящие размеры.
2. Кусачки
Кусачки необходимы для обрезки изолирующей оболочки проводов и подготовки их к подключению к клеммникам.
Далее следуйте следующим шагам:
- Подготовьте провода, обрежьте изолирующую оболочку с обоих концов проводов, оставляя свободные концы проводов, достаточные для комфортного соединения с клеммниками.
- Определите тип клеммника, который будет соединять ваши провода. Если у вас нет опыта работы с клеммниками, обратитесь к схеме или инструкции к устройству, где потребуется проделать подобное соединение.
- Вставьте свободный конец одного провода в отверстие клеммника и закрепите его. При этом обратите внимание, чтобы провод плотно прилегал к клеммнику и был надежно закреплен.
- Повторите процедуру для второго провода, вставляя его в отверстие клеммника и закрепляя его.
- Убедитесь, что все соединения клеммников надежно зафиксированы и отсутствуют свободные контакты, которые могут вызвать короткое замыкание.
Перед подключением клеммников убедитесь, что электрооборудование отключено от сети и все предосторожности соблюдены.
Второй способ: применение усилителей сигнала
Если требуется соединить провода разного сечения, одним из решений может быть применение усилителей сигнала. Усилители сигнала предназначены для усиления электрического сигнала и позволяют передавать его более надежно и качественно.
Работа усилителя заключается в усилении слабого сигнала до оптимального уровня. При этом усилитель способен компенсировать различия в сечении проводов и обеспечить стабильный сигнал на выходе.
Для применения усилителя сигнала необходимо выполнить следующие шаги:
- Выбрать подходящий усилитель сигнала в зависимости от требуемой мощности и характеристик сигнала.
- Подключить входной сигнал к усилителю с помощью кабеля или разъема.
- Подключить выходной сигнал к усилителю с помощью кабеля или разъема.
- Подключить питание к усилителю с помощью соответствующих проводов.
- Настроить усилитель сигнала согласно требованиям и задачам.
После выполнения этих шагов усилитель сигнала будет готов к работе. Он позволит соединить провода разного сечения, усилить слабый сигнал и обеспечить стабильное качество передачи.
Третий способ: использование пайки
Вот несколько шагов, которые помогут вам использовать пайку для соединения проводов разного сечения:
Шаг 1: Подготовка
Перед началом работы убедитесь, что вы имеете все необходимые инструменты и материалы. Вам понадобится паяльная станция, паяльник с подходящей мощностью, припой, флюс, обжимной инструмент, изоляционная лента и кусок шлифовальной бумаги.
Шаг 2: Подготовка проводов
Очистите концы обоих проводов от изоляции с помощью обжимного инструмента. Затем слегка протрите концы проводов шлифовальной бумагой для удаления окислов и создания хорошей поверхности для пайки.
Шаг 3: Применение флюса
Нанесите небольшое количество флюса на оба провода в местах соединения. Флюс поможет удалить окислы и обеспечить лучший контакт между проводами и припоем.
Шаг 4: Пайка
Включите паяльник и дайте ему прогреться до рабочей температуры. Затем приложите его к соединению проводов и довольно быстро нанесите припой на место соединения. Припой должен растечься и покрыть поверхность проводов. Убедитесь, что соединение прочное и не слишком нагревается.
Шаг 5: Изоляция
После остывания соединения, оберните его изоляционной лентой или используйте термоусадочную трубку. Это поможет предотвратить контакт проводов с воздухом и избежать возможности короткого замыкания.
Использование пайки для соединения проводов разного сечения требует внимательности и аккуратности, но может обеспечить прочное и надежное соединение, которое прослужит долгое время.
Четвертый способ: применение специальных соединителей
Когда нужно объединить провода разного сечения, можно использовать специальные соединители. Эти устройства обеспечивают надежное и прочное соединение между проводами, даже если они имеют различные диаметры.
Специальные соединители часто выполняются в виде металлических зажимов или втулок. Они имеют отверстия разной ширины, что позволяет подобрать подходящую втулку или зажим для каждого провода.
Применение специальных соединителей позволяет сохранить надлежащую проводимость электрического тока и предотвратить перегрев проводов. Они устанавливаются при помощи соединительного инструмента, который позволяет сделать надежное соединение без необходимости паять или сваривать провода.
| Преимущества использования специальных соединителей: |
|---|
| Обеспечивают надежное соединение проводов разного сечения; |
| Сохраняют проводимость и предотвращают перегрев; |
| Легко устанавливаются без специальных инструментов; |
| Безопасны в использовании и не требуют дополнительного обслуживания; |
| Позволяют экономить время при установке соединений. |
При выборе специальных соединителей обратите внимание на их номинальное напряжение и токовую границу. Убедитесь, что они соответствуют требованиям электрической схемы и совместимы с проводами, которые вы хотите соединить.
Использование специальных соединителей является одним из самых надежных способов соединить провода разного сечения. Они обеспечивают надежное и безопасное соединение, которое выдерживает высокие нагрузки и не требует больших затрат времени и усилий при установке.
Пятый способ: использование кабельных разъемов
Преимущества использования кабельных разъемов:
- Простота монтажа. Для соединения проводов с разъемом не требуется использовать паяльник или другие специальные инструменты. Достаточно подключить провода к соответствующим контактам разъема.
- Надежность. Кабельные разъемы обеспечивают прочное соединение между проводами и защищают их от попадания влаги и других внешних воздействий.
- Возможность разъединения. При использовании кабельных разъемов можно легко разъединить провода, не повреждая их и не проводя сложных операций.
Для правильного выбора кабельного разъема необходимо учитывать сечение проводов, которые требуется соединить. Разъемы бывают разных размеров, а также с различным количеством контактов.
Подготовка кабельных разъемов:
Перед подключением проводов к кабельным разъемам необходимо обработать концы проводов. Для этого рекомендуется снять изоляцию с концов проводов, затем провести их отгибание для обеспечения надежного контакта с разъемом. После этого провода можно приступать к подключению к разъему с помощью винтов, пружинных или зажимных клемм.
Пример использования кабельных разъемов:
Представим ситуацию, когда необходимо соединить провод с сечением 1,5 мм² с проводом с сечением 2,5 мм². Для этого можно использовать кабельный разъем, способный поддерживать провода данных сечений. Подключение проводов к разъему осуществляется простым вставлением их в соответствующие отверстия, а затем закреплением винтами или фиксаторами.
Использование кабельных разъемов является удобным и надежным способом соединения проводов разного сечения между собой. При выборе разъема необходимо учесть сечение проводов и выбрать подходящий размер и тип разъема для обеспечения надежного контакта и защиты соединения от внешних воздействий.
Примеры неправильных соединений проводов разного сечения

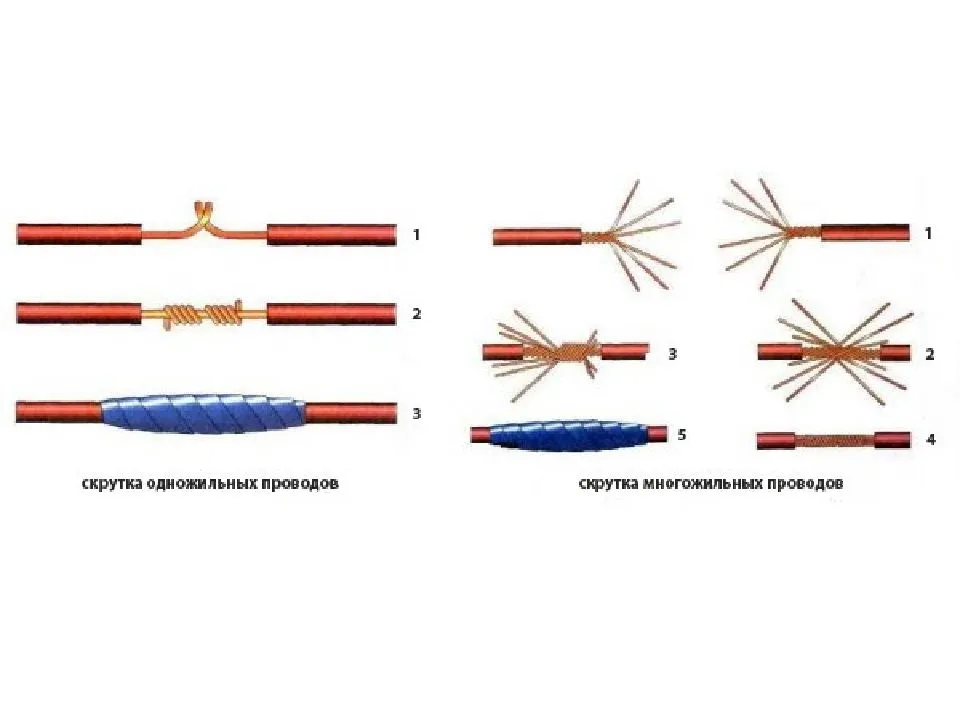

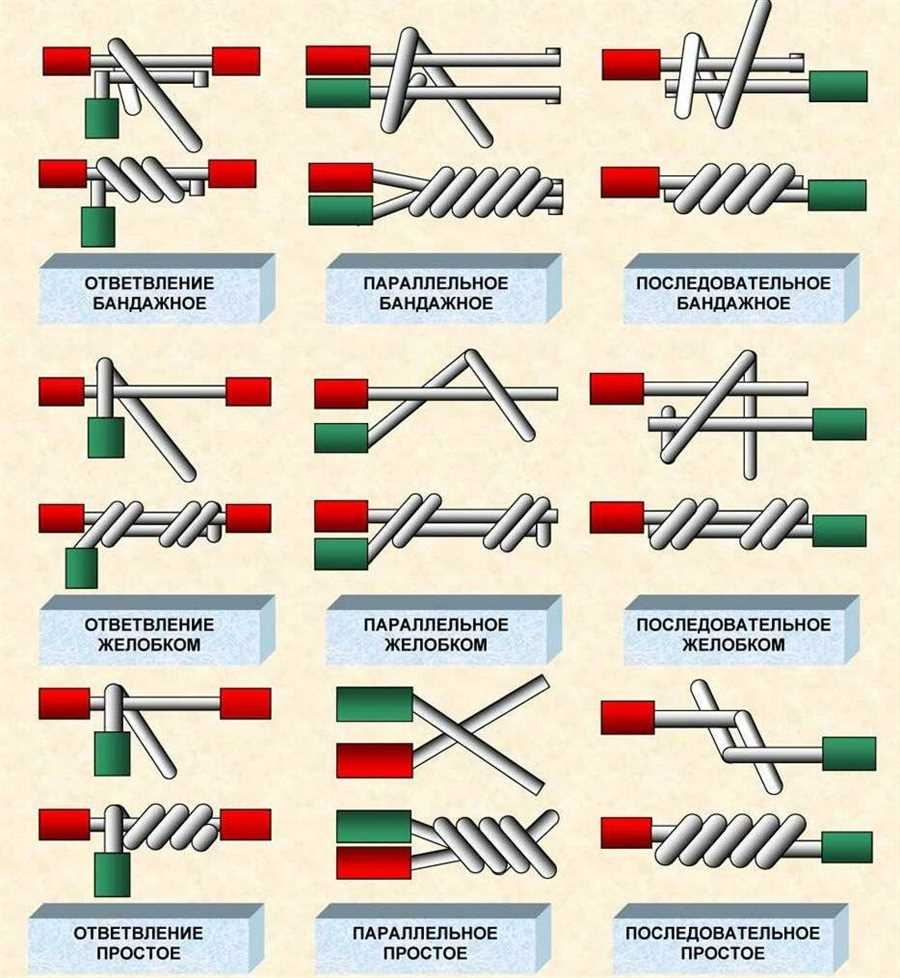

1. Соединение проводов с помощью скручивания
Один из самых распространенных способов соединения проводов разного сечения — это скручивание. Однако, при неправильном проведении данной операции возникают определенные проблемы. Например, при соединении проводов большого и малого сечения, образуется контактная площадка, которая может стать причиной повышенного нагрева и даже пожара. Также, скрученные провода могут приводить к ухудшению качества электрического контакта, что снижает эффективность передачи энергии.
2. Использование электротехнического скотча
Другой распространенный способ соединения проводов — это использование электротехнического скотча. Однако, при несоблюдении определенных правил, данное соединение может быть не надежным и опасным. Например, между проводами может образоваться ненадежный контакт, который приведет к повышенному нагреву и возникновению искр. Также, электротехнический скотч может терять свои изоляционные свойства со временем, что также может привести к неисправности электрической цепи.
3. Использование ненадежных соединителей
Еще один пример неправильного соединения проводов разного сечения — это использование ненадежных соединителей. Например, некачественные клеммники или зажимы могут не обеспечивать надежный контакт между проводами, что повлечет за собой ухудшение передачи энергии и возникновение проблем с электрической цепью. Поэтому очень важно выбирать надежные и качественные соединители для проводов разного сечения.
Рекомендации по безопасности при соединении проводов с разным сечением
Соединение проводов с разным сечением требует особой осторожности и соблюдения правил безопасности. Неправильное соединение проводов может привести к возгоранию, перегреву и другим опасным последствиям.
Перед началом работы, убедитесь в том, что провода имеют одинаковый напряжение их скрепления. Разные напряжения могут вызвать перепады тока и привести к повреждению устройств.
Обратите внимание на соответствие разрешенного тока сечению проводов. Неправильное соотношение может привести к перегрузке сети, возгоранию и короткому замыканию.
Выбирайте способ соединения, подходящий для данной ситуации. При соединении проводов с разным сечением можно использовать разные методы, такие как тройник, наконечники, пайка и другие. От выбранного метода соединения зависит надежность и безопасность вашей системы.
Не забывайте о защите проводов от механических повреждений и влаги. Используйте защитные чехлы и герметики для предотвращения коррозии и короткого замыкания. Тщательно изолируйте соединяемые провода при помощи электроизоляционных материалов.
Перед подключением, убедитесь в отсутствии напряжения на проводах. Для вашей безопасности работайте только с проводами, отключенными от источника электропитания.
Если вы не уверены в правильности соединения проводов с разным сечением, лучше обратитесь к специалисту. Это поможет избежать опасных ситуаций и сохранить ваше электрическое оборудование в исправном состоянии.
