Регулировка фурнитуры roto

Регулировка фурнитуры roto

Пластиковые окна оснащаются современной и качественной фурнитурой. Однако какой бы качественной она не была, время от времени ее приходится регулировать. Фурнитура Рото выпускается разных модификаций. Не смотря на это, принцип регулировки не зависит от модификаций и одинаков для всех моделей, даже если она произведена на разных заводах и в разных странах.

Для регулировки фурнитуры roto не обязательно вызывать мастера, провести обслуживание и мелкий ремонт можно самостоятельно. Ниже приведены принципы регулировки связанные с наиболее часто появляющихся проблем при эксплуатации оконных конструкций.

Для того, чтобы отрегулировать фурнитуру Roto понадобится шестигранник (4 мм.) и смазка WD-40 (можно использовать машинное масло).

Регулировка фурнитуры рото в зависимости от проблем

Низ створки задевает раму

Если при закрывании окна низ створки задевает раму, значит створка провисла. Исправить проблему можно приподняв ее. Для этого надо снять с нижней петли защитный колпачок. В верху петли есть углубление, в которое вставляем шестигранник и вращаем по часовой стрелке.

С помощью такой нехитрой операции можно приподнять створку на 2 мм, обычно этого достаточно для устранения неприятности. При вращении ключа против часовой стрелки створка опустится на 2 мм.

Видео: Монтаж фурнитуры ROTO NT

Средняя часть створки задевает раму

Для устранения этой неисправности надо сместить створку по горизонтали, относительно рамы. Для этого, на нижней петле снизу и на кронштейне верхней петли сверху, есть горизонтальные винты для регулировки. При вращении ключа по часовой стрелке створка притягивается к петлям, что устраняет задевание.

Вращая винты против часовой стрелки, створка наоборот прижимается к раме. Таким образом створка смещается на 2 мм. или на 3 мм в районе верхней петли. Точно так же можно отрегулировать фурнитуру при перекосе оконной рамы. Для этого еще придется использовать и вертикальные регулировочные винты на нижней петле.

Дует из окна

Причин по которым из окна будет дуть может быть две: неплотно прижата створка или износился оконный уплотнитель. Для устранения первой причины необходимо плотнее прижать створку к раме. Добиться этого можно с помощью регулировки запорных цапф. Увидеть их можно когда окно открыто, с торцевой стороны створки.

Обратите внимание, что одни модели фурнитуры ROTO имеют одну запорную цапфу, а другие несколько которые расположены по всему периметру створки. При повороте цапфы шестигранником по часовой стрелке окно переводится в зимний режим, то есть створке обеспечивается плотный прижим. При повороте в другую сторону обеспечивается режим «лето» — окно разгерметизируется.

Если прижимных цапф несколько, то регулировать их надо все равномерно. Для этого на них нанесены специальные риски, так если риска направлена на улицу — режим летний, а если внутрь помещения — установлен зимний режим.

С помощью прижимных цапф можно отрегулировать прижим в пределах ± 8 мм. Кроме этого, отрегулировать прижим можно и с помощью вертикального винта который расположен на кронштейне в районе верхних ножниц. При таком способе регулировки створка смещается в пределах ± 1 мм.

Совет: Не затягивайте прижимные цапфы слишком сильно, это может привести к быстрому износу уплотнителя. Так же с наступлением лета не забывайте переводить окно на летний режим.

Вторая причина сквозняка из окна — износившийся уплотнитель. Для устранения этой причины лучше обратиться в специализированную компанию.

Заклинило ручку и окно не закрывается

Основная и часто встречающаяся причина по которой заклинивает оконную ручку — срабатывание предохранительного механизма (блокиратора) при неправильном открывании окна. Это может произойти если быстро переводить ручку из одного режима в другой. Например из режима распахнутое окно в режим проветривание и наоборот.

Для решения проблемы нужно отжать блокиратор, который можно найти ниже ручки с торца створки. Язычок блокиратора который направлен в сторону оконной рамы, необходимо поставить параллельно уплотнителю, затем, медленно и аккуратно повернуть ручку в нужное положение.

Разболталась ручка

Для того, чтобы починить разболтавшуюся ручку, надо повернуть декоративную планку которая прикрывает основание ручки. Откроются крепежные винты, которые необходимо подтянуть и затем вернуть планку на место.

Так же происходит и замена ручки, например на ручку с замком от детей. Отодвигаем планку, откручиваем винты и меняем старую ручку на новую.

Как смазать фурнитуру Roto

Чтобы фурнитура служила долго и все ее механизмы работали плавно и бесшумно, за ней необходимо ухаживать — периодически смазывать. Для этих целей подходит машинное масло, силиконовая смазка.

Точки нанесения смазки — все трущиеся детали и петли. Смазывать оконную фурнитуру надо хотя бы один раз в год.

Когда звать специалиста для регулировки фурнитуры

Специалистов из сервисного центра обычно приглашают для замены отдельных деталей фурнитуры, для более тонкой регулировки прижима или позиции створок. Так же если у окна не истек гарантийный срок, то даже для мелкого ремонта, который можно сделать самостоятельно, лучше вызывать специалистов.

По истечению гарантийного срока, если вы уверенны в своих силах обслуживание и регулировку фурнитуры Рото можно делать самостоятельно.

Регулировка оконной системы «Roto»

Регулировка фурнитуры Roto является действием, от которого зависит полноценное использование конструкции без каких-либо проблем с функционированием установленных замков и поворотных механизмов.

Для того чтобы все работы были проведены на должном уровне, зачастую необходимо вызвать опытного и грамотного мастера. Он точно знает, каким должно быть решение проблем, с которыми столкнулись потребители, каковы признаки неисправностей и что нужно для того чтобы восстановить полноценную функциональность всей системы.

Возможные проблемы

Регулировать фурнитуру Roto необходимо в тех случаях, когда в процессе эксплуатации возникают определенные проблемы.

Хорошо известная фурнитура Рото отличается высоким уровнем качества, а для того чтобы убедиться в правильности установки и работы всех составляющих достаточно проверить соответствие некоторым условиям:

  1. Ручка должна поворачиваться плавно, без лишних препятствий и усилий, скрипа или иных посторонних звуков. В соответствии с существующей инструкцией несоблюдение одного из перечисленных условий свидетельствует о необходимости смазать фурнитуру. Регулировка пластиковых окон проводится не реже чем один раз каждые 10-12 месяцев, не дожидаясь появления проблем. Искать средство для смазки в ближайших магазинах нет смысла. Такие средства поставляются производителем в комплекте вместе с самим окном.
  2. В то время как закрывается пластиковое окно, нижняя створка не должна задевать раму. Если такая проблема существует, то потребуется на время избавиться от колпачка на нижней петле и, взяв в руки шестигранник, медленно вращать его. Если вращение выполнять по направлению движения часовой стрелки, то оконная рама приподнимется, поворачивая ключ против часовой стрелки, можно раму опустить.
  3. Система иногда дает сбой и закрыванию препятствует средняя часть створки. Это заставит потребителя сместить створку в сторону, обнажить горизонтальные винты и с помощью шестигранника установить раму в нужное положение.

Зная как отрегулировать фурнитуру Roto, можно избежать появления сквозняков, проникновения холодного воздуха, пыли, влаги и загрязнений со стороны улицы.

Плотность прилегания створки к раме можно отрегулировать шестигранным ключом

Уточнив, какое количество запорных элементов (цапф) установлено на пластиковом окне, можно воспользовавшись шестигранником отрегулировать плотность прилегания створки к раме.

Главное помнить, что поворот ключа по часовой стрелке прижим усиливается. Такой режим называется «зима», а вот если движение проводить в противоположном направлении, то в действие вступает режим «лето», прижим будет ослаблен.

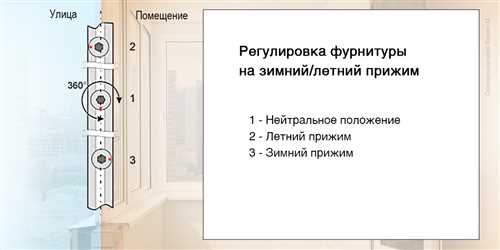

Регулировка режима «зима-лето»

При наличии нескольких цапф необходимо их регулировку выполнять одинаково. Производитель позаботился о наличии специальных рисок, которые позволяют понять, какой режим установлен в данное время. Риска в сторону улицы – режим «лето», риска в сторону комнаты – режим «зима».

Что делать с ручкой

Одна из деталей фурнитуры, которая используется в самом интенсивном режиме – оконная ручка. Но и с ней случаются казусы. Бывает, что ручка вышла из строя, она неподвижна и пластиковое окно невозможно открыть. Такое возможно в том случае, если перед этим определенные действия выполнялись неправильно и сработал блокиратор. Исправить положение можно, отжав сам блокиратор. Подробнее о ремонте ручки смотрите в этом видео:

Читать еще:  Регулировка пластиковых окон на зиму

Регулировка механизмов двери

Он расположен в торцевой части рамы. Отрегулированный язычок блокиратора должен быть расположен параллельно уплотнителю. Это может случиться в том случае, если при неосторожном обращении ручку окна слишком быстро пытались перевести из одного положения в другое. Поэтому после завершения регулировки необходимо совершать все движения как можно более плавно.

Еще одна проблема, которая может заставить владельца оконной конструкции заняться регулировкой ручки – это те случаи, когда она разболталась или требует замены. Придется повернуть планку, установленною для того чтобы прикрыть основание детали, подтянуть обнаруженные винты и затем осторожно вернуть планку на место. Подробнее об установке и замене ручки на пластиковой двери смотрите в этом полезном видео:

Выполняя любые действия, связанные с регулировкой фурнитуры roto, необходимо помнить о том, что такие системы и устройства не терпят грубого или небрежного обращения.

Нельзя слишком сильно заворачивать регулировочные винты, стремясь избавиться от сквозняков. Максимальный прижим становится причиной быстрого выхода из строя уплотнителя, который потребуется менять. В некоторых замене из-за неосторожного обращения и не соблюдения правил подлежит вся оконная система.

Регулировка окон с фурнитурой ROTO

Фурнитура ROTO поступает на потребительский рынок в нескольких модификациях, причем производство одних и тех же модификаций может осуществляться разными предприятиями в разных странах. Тем не менее, принципы регулировки фурнитуры ROTO одинаковы для всех моделей. Воспользуйтесь нашими рекомендациями и тогда сможете продлить срок службы вашей фурнитуры.

Далее мы будем излагать принципы регулировки фурнитуры ROTO в зависимости от наиболее частых проблем, возникающих при эксплуатации окон.

При регулировке современных моделей вам понадобится только 4-миллиметровый шестигранный ключ. Для некоторых более старых моделей может понадобиться отвёртка и плоскогубцы.

Руководство по уходу и техническому обслуживанию фурнитуры ROTO NT
Работа и состояние фурнитуры должны проверяться по следующим критериям:

  • легкость хода;
  • крепление деталей фурнитуры;
  • износ деталей фурнитуры;
  • повреждение деталей фурнитуры.
  • Легкость хода фурнитуры.

Легкость хода фурнитуры может быть проверена на оконной ручке. Сила запирания и отпирания, приложенная к оконной ручке, по DIN 18055, не должна превышать 10 Нм. Проверка может быть произведена с помощью динамометрического ключа. Легкость хода может быть улучшена смазкой или регулировкой фурнитуры. Поворотно-откидная фурнитура RОТО может регулироваться по 2–3 осям. Неправильная регулировка может привести к полному выходу окна из строя.

Проблемы и пути их устранения

Фурнитура Roto: устранение провисания створки посредством регулировки нижней петли

Значит, створка провисла. Ее надо приподнять относительно рамы. Для этого вверху нижней петли надо снять защитный колпачок и вставить в открывшееся углубление шестигранник. Вращая его по часовой стрелке, вы сможете приподнять раму на 2 мм, в противоположную сторону – опустить на 2 мм. Как правило, этого достаточно для ликвидации неприятности.

2. Створка задевает раму своей средней частью

Фурнитура ROTO: регулировка горизонтального смещения при помощи верхнего винта

Неисправность устраняется посредством горизонтального перемещения створки относительно рамы. Для этого служат горизонтальные регулирующие винты: на кронштейне верхней петли сверху и на нижней петле снизу.

Вращая их по часовой стрелке, вы подтягиваете створку к петле, устраняя задевание, вращая в противоположную сторону – наоборот, приближаете створку ее передней частью к раме. Таким способом можно сместить створку на 2 мм, максимум – на 3 мм (в районе верхней петли).

Допустимые расстояния для регулировки

Фурнитура ROTO: регулировка горизонтального смещения при помощи винта на нижней петле

Аналогичным образом устраняется перекос рамы. При этом можно также задействовать вертикальные регулирующие винты. Они, как уже указывалось, прикрыты защитными колпачками, поэтому те надо предварительно снять.

Допуски для регулировки створки окна

Надо добиться более плотного прижима створки к раме. Для этого служат эксцентриковые запорные цапфы. Их видно при открытом окне с торца створки. При повороте по часовой стрелке вы обеспечите более плотный прижим створки к раме (зимний режим), при вращении в обратную сторону – разгерметизируете окно (летний режим).

Помните — при более сильном прижиме быстрее истирается уплотнитель, проложенный по периметру створки. Чтобы реже его менять, регулируйте прижим так, чтобы и вам было комфортно, и чрезмерной нагрузки на уплотнитель не было.

Эксцентриковая цапфа фурнитуры ROTO, регулирующая прижим створки к раме

Надо отметить, что в некоторых моделях фурнитуры ROTO может быть не один регулирующий эксцентрик, а несколько — по периметру створки. Надо стараться поджимать их равномерно.

Помощь вам окажут риски, нанесенные на торцах эксцентриков. Если риска смотрит «на улицу», значит прижим ослаблен, если внутрь помещения – то, наоборот, прижим усилен.

Регулировать таким образом прижим можно в пределах +_ 0,8 мм.

Регулировать прижим створки в районе верхних ножниц также можно, вращая вертикальный винт на верхнем кронштейне. При этом можно обеспечить смещение в диапазоне +_ 1 мм.

Регулировка прижима створки в районе верхних ножниц фурнитуры ROTO

Результат неправомерного срабатывания предохранителя из-за неправильного открытия окна (неправомерное срабатывание блокиратора). Такое случается при слишком быстром переключении ручки из одного положения (распахнутое окно) в другое (откинутое окно, или наоборот). В этом случае блокиратор срабатывает и заклинивает ручку.

Чтобы избавиться от этой неприятности, надо найти пониже ручки отклоненный в сторону рамы «язычок» или клипсу, и выставить ее параллельно уплотнителю.

После этого мягко проверните ручку в одно из стандартных положений.

Клипса блокиратора от неправильного открывания окна в фурнитуре ROTO

Если и это не получается, значит, «язычок» не входит в контакт с ответной частью блокиратора. Эту деталь надо отвинтить и подложить под нее тонкую пластику – так, чтобы контакт между двумя деталями восстановился.

5. Ручка разболталась

или ее надо заменить на другую, скажем, с «детским» замком.

Для этого надо повернуть на 90 градусов декоративную планку, прикрывающую основание ручки, вывинтить держащие ее винты и поставить на место старой ручки – новую.

Или же, в случае, если ручка просто болталась и не требовала сама по себе замены – подвернуть потуже винты.

Гребенка для фурнитуры ROTO – фиксатор окна в приоткрытом положении

Так же в районе ручки крепится гребенка — многопозиционный фиксатор створки в приоткрытом положении.

6. Смазка фурнитуры

Для обеспечения плавности работы механизма и его долговечности фурнитуру необходимо периодически смазывать. Для этого подойдёт автомобильная смазка WD-40, силиконовая смазка. Точки нанесения смазки указаны на схеме: это петли, трущиеся части.

Фурнитуру рекомендуют смазывать не реже одного раза в год, в жестких условиях эксплуатации – раз в полгода.

Зовите специалиста сервисной службы!

Как наносить смазку на фурнитуру ROTO

При необходимости замены тех или иных деталей фурнитуры (кроме ручки), более полной регулировки прижима или позиции створки относительно рамы необходимо приглашать специалиста сервисной службы.

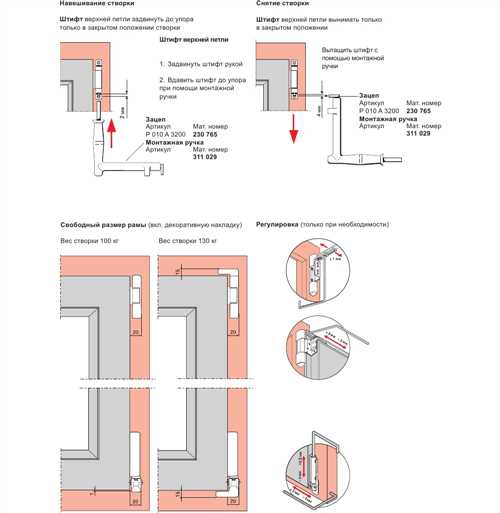

Вы можете самостоятельно демонтировать створку окна. Для этого надо разблокировать штифт верхней петли, вынуть его, отклонить створку на себя и снять ее с штифта нижней петли. Но, по крайней мере, до истечения гарантийного срока, делать этого не следует – эта работа также должна быть доверена специалисту сервисной службы.

Все операции по самостоятельному обслуживанию окон – смазка фурнитуры, перевод прижимного эксцентрика из летнего положения на зимнее и пр., выполняются исключительно на раме со створкой в сборе.

Техническое обслуживание фурнитуры ROTO

Ежегодная смазка (не использовать смазки, содержащие кислотные и смолистые вещества) всех трущихся деталей фурнитуры на раме и створке обеспечивает легкость хода и защищает фурнитуру от преждевременного износа. Противовзломные запорные цапфы из стали также требуют постоянной смазки для снижения износа. Места смазки фурнитуры смотреть на рисунке.

Читать еще:  Регулировка металлопластиковых окон самостоятельно

Места смазки фурнитуры ROTO

Регулировка фурнитуры ROTO NT

Для регулировки фурнитуры ROTO требуется шестигранник (4 мм), его можно приобрести в любом магазине по продаже инструмента. Регулировка окна, или балконной двери ПВХ, производится при помощи подкрутки эксцентриков в регулировочных отверстиях петель, запорных цапфах и на ответных планках элементов фурнитуры.

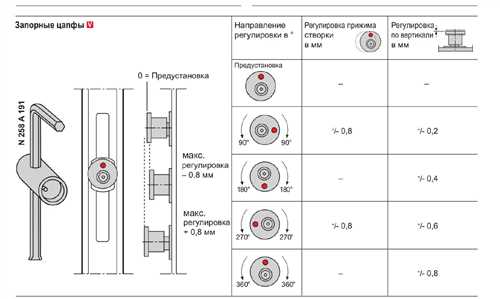

Регулировка запорных цапф

Видео по самостоятельной регулировки фурнитуры петли ROTO

Регулировка фурнитуры Roto

Как только наступили теплые весенние деньки мой сосед по даче решил заменить старые деревянные окна в доме на современные стеклопакеты.

Нашел по объявлениям установщика. Вроде все хорошо — и окна не плохие, и установлены не плохо. Но вот механизмы работают явно не так, как положено. Говорит — все закрываются и открываются с разными усилиями, половина туго, а у одного окна вообще ручка до конца не доходит. Пришли к единому мнению, что надо регулировать фурнитуру.

Позвонил он установщику. Тот его уже целый месяц кормит завтраками, три раза обещал подъехать, но обещания не выполнил. В итоге сосед решил не бегать за этим установщиком, а отрегулировать все сам, благо руки растут из правильного места. Но вот где взять инструкцию он не знал. Поэтому обратился ко мне. Мне ж не жалко, дал ему инструкцию, вместе почитали, отрегулировали фурнитуру. Сосед остался доволен! А я пришел домой и решил оформить инструкцию на сайте. Может и еще кому пригодится.

Рассказывать про регулировку буду на примере фурнитуры Roto, именно она стояла у соседа и для нее я искал инструкции. Если у вас установлена фурнитура Maco, то для про нее я уже писал инструкцию здесь. Читайте.

Регулировка окон с фурнитурой Roto: основные причины

Итак, для проведения операций по регулировки фурнитуры у вашего окна должны появиться следующие симптомы:

  1. Створка задевает нижнюю часть рамы. Это может привести к повреждению уплотнительной резинки и ее придется менять.
  2. Плохой прижим к раме при закрытии створки. Приводит к тому, что в дом попадает холодный воздух.
  3. Продувание по периметру створки.
  4. Створка не дожимается до конца или окно не закрывается.
  5. При открытии или закрытии окна металлические части трутся друг об друга.

Возникнуть эти проблему могут по нескольким причинам. Это может быть некачественная или бракованная фурнитура, неквалифицированная установка или что-нибудь еще. Roto зарекомендовала себя на рынке фурнитуры для пластиковых окон только с лучшей стороны, поэтому вряд ли она будет некачественной. Хотя, все может быть.

Регулировка фурнитуры Roto NT

Фурнитура ROTO NT серебристого цвета с трехслойным покрытием RotoSil. Богатая цветовая палитра Roto дает возможность подобрать ручки и декоративные накладки на петли, гармонирующие с ламинированным и окрашенным профилем изделий.

Высота расположения ручки зависит от высоты створки (смотрите прорисовку ручки на чертеже). Базовая фурнитура ROTO. Широко используется во всех типах изделий, в том числе для ламинированных или окрашенных изнутри.

Основные элементы фурнитуры (рис. 2), находящиеся на створке (поворотно-откидной запор 1, угловой переключатель 2, угловой переключатель поворотно-откидной 14, угловой переключатель от ножниц 15, ножницы на створке 3, средние запоры 5), состоят из неподвижной и подвижной шин.

Неподвижная шина этих элементов крепится к створке, а подвижные шины связаны между собой.

Поэтому при повороте ручки 13, которая приводит в движение подвижную шину поворотно-откидного запора 1, начинают перемещаться подвижные шины всех элементов фурнитуры, расположенных на створке: углового переключателя 2, углового переключателя поворотно-откидного 14, углового переключателя от ножниц 15, ножниц на створке 3 и средних запоров 5.

На подвижных шинах рассматриваемых элементов закреплены цапфы 11. Таким образом, поворот ручки 13 приводит к тому, что перемещаются все цапфы 11. Напротив этих цапф на раме расположены ответные планки 9 (см рис. 1).

При повороте ручки 13 в положение «закрыто» цапфы перемещаются так, что заходят в пазы расположенных на раме ответных планок 9 (рис. 1, 2), обеспечивая прижим створки окна к раме по всему периметру.

При повороте ручки 13 в положение «открыто» или «откинуто» цапфы перемещаются таким образом, что выходят из соответствующих пазов ответных планок (рис. 1, 2) и створка освобождается для открывания или откидывания.

Если ручка 13 находится в положении «открыто», то ножницы на створке и на раме удерживаются специальной цапфой в закрытом положении.

При этом верхняя и нижняя петли действуют, как поворотные и створку можно открывать относительно вертикальной оси.

Если ручка 13 находится в положении «откинуто», то специальная цапфа на ножницах перемещается так, что ножницы на створке и раме открываются (рис. 1) и створка может поворачиваться вокруг горизонтальной оси.

Горизонтальная ось вращения образуется нижними петлями 7, 8 и цапфой поворотно-откидного запора, которая упирается в паз ответной поворотно-откидной планки 10.

Блокировщик откидывания 12 необходим для того, чтобы в открытом положении створки нельзя было повернуть ручку 13 в положение «откинуто», т.к. при этом ножницы откроются и створка останется только на нижней петле 7,8.

На фото: Основные элементы фурнитуры Рото НТ (рис. 2)

Регулировка фурнитуры Roto Centro

От надежного крепления фурнитуры Рото зависит правильная работа окна и безопасность при его использовании. Необходимо проверять посадку и надежность крепления отдельных шурупов в дереве или пластике.

Если обнаружится, что ослабло крепление шурупа, то шуруп необходимо подтянуть.

Меры предосторожности, чтобы продлить срок службы фурнитуры:

  • Не нагружайте створку дополнительной нагрузкой в вертикальном направлении;
  • Не допускайте сильного нажима или соударения створки и откоса окна;
  • Не вставляйте между рамой и створкой посторонние предметы;
  • Для ограничения доступа детей используйте средства защиты от открывания (например, запирающиеся оконные ручки);
  • Не оставляйте окно в открытом положении при сильном ветре (например, применяйте гребенку).

Если в результате неправильной эксплуатации створка повисла на нижней петле и откинутых ножницах, не пугайтесь!

Для восстановления нормального функционирования окна проделайте следующую операцию. Возможно, Вам потребуется помощь второго человека.

  • Попросите помощника надавить на откинутый край створки перпендикулярно к её поверхности, чтобы верхний угол створки подошел к петле.
  • Одной рукой нажмите на рычаг блокировщика, расположенного на створке в области ручки, а второй рукой поверните ручку в горизонтальное положение. Ножницы на створке и раме должны соединиться.
  • Отпустите рычаг блокировщика.

Надежность крепления и износ ответственных деталей фурнитуры Roto Centro нужно регулярно контролировать. В случае необходимости, осторожно подтянуть крепежные шурупы или вызвать специалиста для замены деталей.

Кроме этого, необходимо не реже одного раза в год проводить следующие работы по техобслуживанию:

  • Все подвижные детали и все места запоров поворотно-откидной фурнитуры необходимо смазывать; нанесение смазочного средства осуществлять кисточкой (возможно применение машинного масла);
  • Применять только такие чистящие средства и средства по уходу, которые не повреждают антикоррозийное покрытие деталей фурнитуры;
  • Регулировка фурнитуры, особенно в области нижних петель и ножниц,а также замена деталей и снятие/навеска створки должна проводиться специалистами.

Регулировка осуществляется шестигранным ключом 4 мм.

Регулировка фурнитуры Рото в режим зима/лето

Рекомендуемый порядок действий при переводе прижима из летнего режима в зимний и наоборот:

  1. определить места, где требуется усилить/ослабить прижим и найти ближайшую запорную цапфу;
  2. найти на цапфе маркер (индикатор плотности прижима — точка либо засечка) и шестигранником повернуть её в нужном направлении (зимний режим — маркер направлен в сторону помещения, летний — маркер направлен в сторону улицы).


Регулировка фурнитуры «зима-лето» заключается в изменении степени прижатия створки. Чем сильнее прижимается створка, тем меньше продувается окно.

Цапфы, находящиеся на створке и обеспечивающие возможность такого вида регулировки имеют три положения: максимального прижима, минимального прижима и среднее положение, в котором фурнитура поставляется заводом-изготовителем, так называемая заводская установка.

При установке фурнитуры в среднее положение обеспечивается достаточное, но не чрезмерное прижатие створки к раме. При изменении положения цапфы со среднего на иное, сила прижима увеличивается или уменьшается.

Читать еще:  Регулировка алюминиевых дверей своими руками

Считается, что в зависимости от силы прижима его нужно разделять на зимний и летний. Зимой надо минимизировать продувание через уплотнитель, для чего прижим усиливается, летом, наоборот, его можно ослабить.

Чем на больший прижим отрегулирована фурнитура, тем с большей силой сжимается уплотнитель. Если до предела сжать уплотнитель в новом окне, то обеспечив отличный прижим в первую зиму, на вторую — можно столкнуться с необходимостью замены уплотнителя вследствие того, что он запомнит деформацию и уже не вернется в исходное состояние.

Регулировка фурнитуры «зима-лето» — замечательная возможность продлить срок жизни наших изделий. Наращивать прижим желательно постепенно, от года к году, и тогда окно в течение длительного времени останется герметичным.

Регулировка фурнитуры ROTO

Фурнитура — наиболее значимый элемент окна. Именно она отвечает за плавный ход створки, переключение режимов проветривания и комфортный микроклимат внутри помещения. Под маркой Roto выпускается надежная фурнитура для окон и балконных дверей.

Несмотря на высокое качество и слаженное исполнение, оконная система Рото может дать сбой. Причин этому явлению множество — от дефектов монтажа, до сильного загрязнения подвижных деталей и отсутствия смазки.

Дефекты фурнитуры могут привести к следующим проблемам с окнами:

  • нарушение плавного хода створки;
  • ручка свободно ходит в пазе;
  • перекос створки и оцарапывании рамы;
  • продувание по периметру створки;
  • нередко можно наблюдать обледенение рамы, сквозняк и конденсат.

Как самостоятельно отрегулировать фурнитуру Roto

Для восстановления работоспособности оконного механизма, производителем Рото предусмотрены специальные регулировочные точки. Они расположены на верхней и нижней петлях и позволяют наладить вертикальное/горизонтальное положение створки. По периметру конструкции находятся эксцентрики — небольшие грибовидные элементы, положение которых отвечает за плотность прижима.

Необходимые инструменты: шестигранный (Г-образный) ключ на 4 мм, ключ-звездочка, крестовая отвертка (3 или 4 размер), смазка WD-40 (или любая машинная).

Регулировка запорных цапф (перевод фурнитуры в режим зима/лето)

По периметру створки расположены круглые цилиндры. Каждый элемент имеет насечку и отверстие под ключ. В стандартном режиме насечка находится сверху, что указывает на умеренную степень прижима. Для усиления прижимного усилия ключ следует поворачивать по часовой стрелке. Данная процедура поможет устранить продувание. Для ослабления прижима — инструмент необходимо вращать против часовой стрелки. Шаг регулировки 0,2 мм.

Производить отладку прижимного усилия следует аккуратно. Внимательно следите, чтобы все цапфы были в идентичном положении.

Усиление прижима со стороны верхней петли

Регулировка петли помогает усилить/ослабить прижим створки со стороны навеса. Откройте окно и найдите отверстие для шестигранного ключа в ножницах. Вращайте ключ по часовой стрелке для усиления прижима, для ослабления — против часовой стрелки.

Регулировка по горизонтали и вертикали

Настройка фурнитуры производится только в случае крайней необходимости. Отладка помогает устранить продувание в режиме «закрыто» и перекосы створки. Процедура начинается с регулировки вертикального положения створки. Снимите накладку с нижней петли, сверху имеется отверстие для шестигранного ключа – отладка отвечает за высоту. Чтобы поднять створку необходимо вращать ключ по часовой стрелке, обратное движение приводит к опусканию элемента.

Регулировку по горизонтали возможно провести, как в верхней, так и в нижней плоскости. Сбоку нижней петли имеется отверстие для настройки положения по ширине. Вращение ключа по часовой стрелке приводит к подтягиванию створки к петле. Аналогичное действие проводится с верхней петлей в ножницах, отвечающей за расстояние створки от верхнего навеса.

Рекомендации по уходу за фурнитурой Roto

Ежегодный уход за фурнитурой снижает риск износа деталей, а также способствует продлению срока службы всей профильной системы. Процедура заключается в очистке и смазке подвижных элементов — откидных, запорных и поворотных механизмов.

Для очистки можно использовать мягкую ветошь, при этом категорически запрещены агрессивные чистящие средства. Они способны нанести вред антикоррозийному защитному слою, что неизбежно приведет к появлению ржавчины. Для смазки рекомендуются применять специальное масло.

Регулировка фурнитуры Roto

Срок службы ваших металлопластиковых окон зависит от правильного ухода и бережной эксплуатации. Судите сами, самые распространенные проблемы, требующие регулировки фурнитуры Roto в окнах, связаны с затруднениями при открывании/закрывании створок и разгерметизацией конструкции из-за преждевременного старения резинового уплотнителя. Эти неисправности удастся предупредить и отсрочить дорогостоящий ремонт окон, если следовать простым советам изготовителя и проводить окошкам ежегодную профилактику.

Когда нужна регулировка окон?

Производитель рекомендует делать регулировку окон Roto в Москве и соответствующем климатическом поясе не реже раза в год. Особенно, после того как в помещении завершились строительные работы.

Важно! Попадание строительного мусора в запорные механизмы окон влечет за собой сложности в открывании/закрывании створок и их провисание. Кроме того, необходимо следить, чтобы на движущихся элементах окон присутствовала смазка.

Процедура предназначена для поддержания работы подвижных механизмов и предотвращения интенсивного износа. Кроме того, нужно не забывать о регулировке фурнитуры Roto на зиму/лето – это обеспечит оптимальный воздухообмен в помещении и сохранит уплотнители.

Зачем обслуживать окна так часто ?

Пластиковые окна функционируют в различных атмосферных условиях, на их элементах скапливается пыль и загрязнение. Этот естественный абразив нарушает работу фурнитуры и мешает створкам закрываться. На механизм приходится основная нагрузка от веса всего окна, следовательно, его поломка ведет к дорогостоящему ремонту или провисанию. Поэтому, в окнах ПВХ регулировка фурнитуры Roto должна проводиться регулярно.

Провисание оконных створок – это очень существенная проблема. При соблюдении технологий монтажа и производства проседание должно составлять до 0,5 мм в год. Его компенсируют с помощью регулировочных допусков, что гарантируют беспроблемную эксплуатациею конструкций на протяжении 10 лет.

Как отрегулировать окна?

Все пластиковые окна могут регулироваться в трех направлениях: по наклону относительно рамы (диагонали), по прижиму к раме (горизонтали) и по высоте (вертикали).

Важно! Перед самостоятельным проведением работ необходимо ознакомиться с рекомендациями изготовителя и приобрести комплект торцевых ключей.

Детальное описание регулировки фурнитуры Roto самостоятельно — своими руками, — требует освещения в отдельной статье, поэтому мы не будет останавливаться на этом вопросе. Все нюансы этого процесса можно изучить самостоятельно.

Регулировка окон с фурнитурой Roto эффективна при:

  1. Нарушении герметичности притвора или неравномерном примыкании уплотнителей.
  2. Усиленном трении элементов или их клине.
  3. Заедании подвижных механизмов.

Когда регулировка не поможет?

К несчастью, регулировка пластиковых окон Roto — не панацея. В некоторых случаях необходимо проводить комплексный ремонт оконных конструкций с привлечением профессионалов.

Ремонт окон показан при следующих симптомах:

  1. Износ механизма. Гарантированный срок службы фурнитуры Roto для пластиковых окон составляет до 10 лет, после чего требуется ее частичная или полная замена.
  2. Нарушение технологий производства или монтажа. Недобросовестные изготовители могут вносить заведомо неверные решения в техпроцесс, что ведут к удешевлению окон и ускоренному износу (провисанию на 1-3 мм в год). За счет этого окнами невозможно пользоваться уже через 2-3 года.
  3. Истек срок службы стекплопакетов. Неисправность заключается в нарушении герметичности и изоляционных качеств конструкции. Решается заменой стеклопакетов.
  4. Нарушение целостности и износ резинового уплотнителя. Качественные материалы имеют гарантированных период службы до 10 лет, после чего может потребоваться их замена.

Регулировка окон Roto в Москве и фурнитуры соответствующего профиля – это одна из профильных сфер деятельности компании «ТеплоДома». С 1999 года мы сталкиваемся с различными задачами по ремонту, обслуживанию, установке окон и обрели внушительный практический опыт. Наши мастера стали настоящими гуру своего дела и готовы приступить к делу незамедлительно.
Если вам понадобится регулировка фурнитуры окон Roto — цена этой процедуры несоизмерима со стоимостью полноценного ремонта, обращайтесь! Мы открыты к диалогу и готовы помочь нашим клиентам в разрешении задач любой сложности!

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
