Насосные станции играют ключевую роль в обеспечении стабильного водоснабжения в жилых и коммерческих зданиях. Одним из основных компонентов, который отвечает за эффективную работу насосной системы, является реле давления. Это устройство контролирует давление воды в системе, обеспечивая ее оптимальную работу и предотвращая возможные аварийные ситуации.
Правильная регулировка реле давления позволяет избежать как недостаточного, так и избыточного давления, что может негативно сказаться на работе насосного оборудования. Избыточное давление может привести к его поломке, в то время как недостаток давления может вызвать перебои в водоснабжении. Поэтому важно понимать, как правильно настраивать реле давления, чтобы обеспечить надежную и долговечную работу насосной станции.
В этой статье мы рассмотрим основные принципы работы реле давления, его функции в насосной станции, а также пошаговую инструкцию по регулировке устройства. Понимание этих аспектов поможет вам наладить бесперебойную работу вашей насосной системы и избежать ненужных затрат на ее обслуживание.

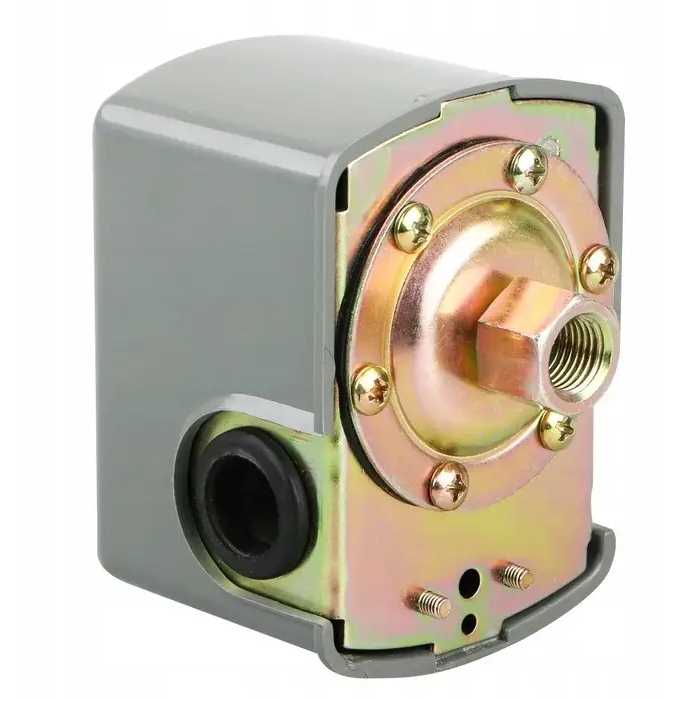

Что такое реле давления?
Устройство обычно состоит из сенсора, который измеряет давление, и блока управления, который обрабатывает полученные данные и выполняет соответствующие команды. Если давление превышает или опускается ниже заданных значений, реле отправляет сигнал для включения или выключения насоса, тем самым обеспечивая стабильную работу системы.
Различают реле давления с механическими и электронными элементами. Механические реле работают на основе мембраны, которая реагирует на изменения давления, в то время как электронные реле используют более точные датчики и имеют расширенные функции настройки и контроля. Выбор типа реле зависит от специфических требований системы и условий эксплуатации.
Основная цель использования реле давления заключается в предотвращении избыточного давления или его падения, что может привести к повреждению оборудования или неэффективной работе системы. Регулируя давление, реле способствует экономии энергии и увеличению срока службы насосов и других компонентов системы.
Принцип работы устройства
Принцип работы реле давления основан на изменении сопротивления или контактирования, когда давление в системе достигает заранее установленного уровня. Когда давление поднимается выше заданного порога, реле отключает насос, предотвращая его избыточную нагрузку и возможные повреждения. В случае, если давление падает ниже минимального значения, устройство вновь включает насос для восстановления нормального уровня давления.
Внутри реле находится мембрана или диафрагма, которая реагирует на изменения давления. При колебаниях давления происходит движение этой мембраны, что в свою очередь активирует электрические контакты внутри устройства. Такой механизм обеспечивает своевременное отключение или включение насоса, что позволяет поддерживать необходимое давление в системе.
Важно отметить, что реле давления может быть настроено на разные уровни, что делает его универсальным инструментом для работы с различными насосными станциями и системами водоснабжения. В современных реле также предусмотрены дополнительные функции, такие как защита от сухого хода, что увеличивает срок службы оборудования.
Зачем нужно реле для насосов?
Реле давления играет ключевую роль в обеспечении эффективной и безопасной работы насосного оборудования. Оно служит для автоматического контроля давления в системе, что позволяет избежать ряда проблем, связанных с перегрузками и низким давлением.
Основные функции реле давления включают:
| Функция | Описание |
|---|---|
| Автоматизация работы | Реле отключает насос при недостаточном или избыточном давлении, предотвращая его повреждение. |
| Экономия энергии | Автоматическое отключение насоса при достижении заданного давления снижает потребление электроэнергии. |
| Продление срока службы | Регулярный контроль давления минимизирует износ компонентов насоса, увеличивая их срок службы. |
| Безопасность | Защита от перегрева, избыточного давления и других потенциально опасных ситуаций. |
Таким образом, реле давления не только обеспечивает стабильную работу насосной станции, но и улучшает эксплуатационные характеристики системы в целом.
Типы реле давления
Существует несколько типов реле давления, которые предназначены для управления насосами в зависимости от их характеристик и области применения. Основные из них включают:
Механические реле давления. Эти устройства работают на основе пружинного механизма и поршня. При изменении давления в системе поршень перемещается, что приводит к замыканию или размыканию контактов. Механические реле отличаются простотой конструкции и низкой стоимостью, но могут иметь ограничения по точности и долговечности.
Электронные реле давления. Оснащены датчиками, которые обеспечивают более высокую точность и быстрый отклик на изменения давления. Они могут иметь функции программирования, позволяющие устанавливать различные параметры и режимы работы. Электронные модели обеспечивают более надежный контроль над процессами и часто используются в современных насосных системах.
Комбинированные реле давления. Эти устройства совмещают в себе функции механических и электронных реле. Они могут использоваться как в простых, так и в сложных системах, предоставляя пользователю возможность выбора оптимального режима работы в зависимости от условий эксплуатации.
Реле с функцией защиты. Некоторые реле давления имеют дополнительные функции, такие как защита от перегрева или сухого хода насоса. Эти системы автоматически отключают насос в случае возникновения опасных условий, что способствует увеличению срока службы оборудования.
Выбор типа реле давления зависит от специфики работы насосной станции, требований к точности и надежности, а также от бюджета. Каждое устройство имеет свои плюсы и минусы, которые необходимо учитывать при проектировании системы управления насосом.
Регулировка параметров устройства
Для начала процесса регулировки необходимо определить требуемые значения давления в зависимости от типа системы и потребностей пользователей. Как правило, минимальное давление устанавливается ниже точки, при которой система может функционировать без перебоев, в то время как максимальное значение должно соответствовать допустимым параметрам, чтобы избежать повреждения оборудования.
Настройка осуществляется с помощью специальных винтов на корпусе реле. Обычно они обозначаются как «нижний порог» и «верхний порог». Поворачивая винты, можно увеличивать или уменьшать давление переключения. Важно следовать рекомендациям производителя, чтобы избежать неверных установок, которые могут негативно сказаться на работе системы.
После изменения параметров необходимо провести тестирование устройства, чтобы убедиться в правильной настройке. Наблюдение за работой насосной станции в течение нескольких циклов включения и отключения поможет выявить любые недочеты в регулировке. При необходимости настройки можно повторить.
Кроме того, следует регулярно проверять реле давления во избежание его неисправности. Периодические проверки и корректировки параметров способствуют долговременному и надежному функционированию насосной станции.

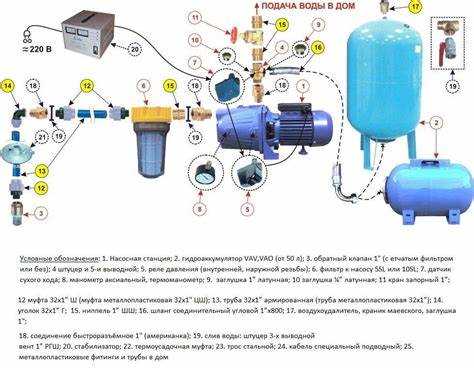

Установка и подключение оборудования
Установка реле давления для насосной станции требует внимательного подхода и соблюдения определённых правил. Первоначально необходимо выбрать оптимальное место для монтажа устройства. Реле должно располагаться в непосредственной близости к насосу и в горизонтальном положении, чтобы избежать влияния гравитации на его работу.
Перед началом установки следует отключить насосную станцию от электросети и убедиться, что в системе отсутствует давление. Это обеспечит безопасность и предотвратит повреждение оборудования.
Подключение реле давления осуществляется через специальные подключения, которые могут варьироваться в зависимости от типа устройства. Обычно реле имеет два ключевых соединения: для подключения манометра и для подключения к электрической цепи. Ниже представлена таблица с основными этапами установки и подключения реле давления:
| Этап | Описание |
|---|---|
| Выбор места установки | Монтаж реле рядом с насосом, в горизонтальном положении. |
| Отключение питания | Отключите насос от электросети, удалите давление из системы. |
| Подключение манометра | Подключите манометр к выходу реле для контроля давления. |
| Электрическое соединение | Подключите реле к электрической цепи в соответствии с схемой. |
| Проверка подключения | Убедитесь, что все соединения надежны и правильно осуществлены. |
| Включение питания | Включите насосную станцию и проверьте работу реле. |
После завершения подключения необходимо провести тестирование устройства в разных режимах работы, чтобы убедиться в корректной настройке и функционировании реле давления. Это позволит избежать сбоев в работе насосной станции и повысить её эффективность.
Проблемы и их решение
При эксплуатации реле давления для насосной станции могут возникнуть различные проблемы, которые влияют на его производительность и надежность. Рассмотрим наиболее распространенные ситуации и возможные пути их решения.
- Неправильная работа реле:
- Симптомы: насос не включается или выключается слишком часто.
- Решение: Проверьте настройки давления. Убедитесь, что они соответствуют требованиям системы. Если необходимо, отрегулируйте параметры.
- Постоянные перепады давления:
- Симптомы: насос работает громко или с перебоями.
- Решение: Проверьте состояние трубопроводов и наличие возможных утечек. Устраните выявленные проблемы, чтобы сбалансировать систему.
- Неправильное подключение:
- Симптомы: реле не срабатывает, и насос не функционирует.
- Решение: Проверьте электрическое подключение реле. Убедитесь, что все провода подключены правильно и надежно.
- Загрязнение устройства:
- Симптомы: реле работает нестабильно или вообще не срабатывает.
- Решение: Регулярно очищайте реле от загрязнений и проверяйте его внутренние механизмы на наличие осадков.
- Износ деталей:
- Симптомы: чрезмерное время реакции или постоянные сбои в работе.
- Решение: Обследуйте реле на предмет износа и при необходимости замените детали на новые.
Своевременное выявление и устранение проблем с реле давления позволит обеспечить стабильную работу насосной станции и продлить срок службы оборудования.
Обслуживание реле
Первым шагом в обслуживании реле давления является визуальный осмотр устройства. Необходимо проверить состояние корпуса, наличие видимых повреждений, коррозии или утечек. Обязательно убедитесь, что все соединения надежны и отсутствуют следы подтекания жидкости.
Следующим этапом является очистка устройства. Накапливающийся мусор и грязь могут влиять на работу реле. Рекомендуется тщательно очищать контакты и механизмы с использованием специального чистящего средства и мягкой ткани.
Проверка и, при необходимости, регулировка рабочих параметров реле – это ключевой момент, который не следует игнорировать. Необходимо следить за нормами давления, выставленными для работы системы. Неправильное давление может привести к преждевременному износу или выходу устройства из строя.
Регулярная проверка функциональности реле также важна. Это можно сделать, имитируя условия, при которых устройство должно срабатывать. Если реле не реагирует на изменения давления, следует проверить его на работоспособность и, при необходимости, произвести замену.
Сравнение с другими регуляторами
-
Автоматические регуляторы потока:
- Автоматические регуляторы потока используют датчики для постоянного контроля потока жидкости.
- Предоставляют более точное управление, не зависят от давления в системе, но более сложны в настройке.
-
Регуляторы уровня:
- Контролируют уровень жидкости в резервуарах.
- Удобны для систем, где важно поддерживать определенный уровень, но не регулируют давление.
-
Датчики давления:
- Предоставляют информацию о текущем давлении в системе, но не регулируют его.
- Используются в сочетании с другими устройствами для создания более сложных решений.
Такое многообразие регулирующих устройств позволяет выбрать оптимальный вариант в зависимости от конкретных задач и условий работы насосной станции. Реле давления идеально подходит для систем, где необходимо поддерживать заданное давление, обеспечивая простоту настройки и надежность в эксплуатации.
