Прежде чем приступить к укладке водяных теплых полов, определите место для установки. Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как трубы, соединительные элементы, теплоизоляция и стяжка. Правильный выбор места и оборудования обеспечивает долговечность системы и комфорт в доме.
Начните с подготовки основания. Очистите пол от мусора и возможных неровностей. Убедитесь, что поверхность сухая и ровная. На этом этапе используйте теплоизоляцию, чтобы снизить потери тепла. Укладка изоляции необходима для повышения эффективности системы.
Далее следует установка труб. Позаботьтесь о том, чтобы размещение труб обеспечивало равномерное прогревание площади. Рекомендуется использовать схему змеевика или улитки, что позволяет добиться оптимального распределения тепла. Закрепите трубы специальными креплениями или сеткой, чтобы избежать их смещения во время заливки стяжки.
После укладки труб заполните систему водой и проверьте на наличие утечек. Проводите испытания под давлением. Затем выполните заливку стяжки, она должна быть не менее 3–5 см, чтобы обеспечить надёжную защиту труб от механических повреждений. Важно следить за временем высыхания стяжки, прежде чем включать систему отопления.
Завершите установку терморегуляторов и подключите систему к отопительному котлу. После правильной настройки вы сможете наслаждаться комфортом и теплом. Следуйте рекомендациям, и монтаж будет выполнен качественно и без неожиданных проблем.
Подготовка к укладке теплых полов
Очистите основание от пыли и грязи. Убедитесь, что поверхность ровная. В этом поможет уровень. Если есть неровности, их нужно зашпаклевать.
Проверьте наличие источника тепла. Убедитесь, что система отопления функционирует правильно и ее мощность соответствует требованиям вашего помещения.
Определите необходимую теплоизоляцию. Используйте специальный теплоизолирующий материал, который предотвратит лесение тепла вниз. Такие материалы можно встретить в виде плит или рулонов.
Сделайте проект укладки. Разбейте помещение на секции для удобства. Определите место размещения труб, соблюдая рекомендации по шагу укладки. Обычно шаг составляет 15-30 см в зависимости от требований к обогреву.
Проверьте коммуникации под полом. Убедитесь, что нет труб водоснабжения или электропроводки, которые могут повредиться во время монтажа.
Закупите все необходимые материалы заранее. Вам понадобятся трубы, соединения, терморегуляторы и крепежи. Подберите их с учетом спецификаций и рекомендаций.
Изучите инструкцию производителя к материалам. Это поможет избежать ошибок на этапе укладки.
Обеспечьте доступ к системе для обслуживания. Оставьте люки для доступа к соединениям и основным элементам системы.
Пройденные шаги помогут подготовить помещение к установке водяных теплых полов и избежать проблем в будущем.
Выбор подходящего типа системы
При выборе системы водяного теплого пола, определитесь между двумя основными вариантами: низкотемпературной и высокотемпературной системой. Низкотемпературная система работает с температурой до 35°C и идеально подходит для использования в паре с тепловыми насосами. Высокотемпературная система требует подачи воды с температурой около 60°C и чаще применяется в традиционных котлах.
Оцените площадь помещения. Если помещение большое, имеет смысл рассмотреть низкотемпературную систему, которая обеспечивает равномерный прогрев на больших площадях. Для небольших пространств может подойти высокотемпературная система, которую легче настроить и обслуживать.
Обратите внимание на тип покрытия. Керамическая плитка или камень хорошо удерживают тепло и рекомендуются для установки с водяными полами. Ламинат или паркет менее эффективны, так как могут затруднить передачу тепла. Выбор покрытия влияет на эффективность работы системы.
Также учитывайте особенности вашей отопительной системы. Если уже установлен газовый или электрический котел, выбирайте высокотемпературную систему для более простого монтажа и интеграции. Для домов с тепловыми насосами подойдут низкотемпературные решения.
Не забудьте про возможность регулировки температуры. Системы с терморегуляторами позволят вам оптимально контролировать климат в помещении и снизить расходы на отопление.
Обсудите выбор системы с профессионалом, который сможет учесть все ваши пожелания и особенности помещения. Правильный выбор системы – залог комфортного отопления на долгие годы.
Оценка необходимой мощности
Для корректного выбора системы водяных теплых полов важно точно рассчитать необходимую мощность. Это обеспечит комфортную температуру и снизит затраты на отопление.
Начните с определения площади помещения, которое вы собираетесь обогревать. Измерьте длину и ширину комнаты, затем умножьте эти значения. Например, для комнаты 5 метров на 4 метра: 5 x 4 = 20 м?.
Следующий шаг – определение необходимой мощности на квадратный метр. В большинстве случаев требуется от 80 до 120 Вт/м?, в зависимости от условий. Учтите следующие факторы:
- Климат: В регионах с холодными зимами выбирайте более высокий показатель – около 120 Вт/м?.
- Толщина теплоизоляции: Если у вас имеется качественная теплоизоляция, можно использовать 80-100 Вт/м?.
- Наличие окон и дверей: Учтите площадь остекления, так как это влияет на теплоотдачу.
Произведите расчет, умножив площадь помещения на мощность, необходимую на один квадратный метр. Например, для комнаты площадью 20 м? в холодном климате: 20 м? x 120 Вт/м? = 2400 Вт.
Не забудьте учесть запас мощности на случай сильного холода или непредвиденных потерь тепла. Рекомендуется добавлять 10-15% к полученному значению.
Таким образом, окончательная мощность для нашего примера будет: 2400 Вт + 240-360 Вт = 2640-2760 Вт.
Точный расчет позволит избежать недостатка тепла и увеличить срок службы системы. Пользуйтесь данными рекомендациями для достижения оптимального результата.
Подготовка основания для укладки
Проверьте поверхность на наличие неровностей. Для этого используйте уровень. Неравномерности устраняйте с помощью самовыравнивающейся смеси. Убедитесь, что пол очищен от загрязнений, пыли и остатков старых покрытий. Влага может привести к проблемам, поэтому позаботьтесь о высыхании основания после ремонта.
Перед укладкой системы нагрева проверьте прочность основания. Для этого проведите ряд тестов: постучите по полу, убедитесь, что нет трещин и сколов. Также проверьте, чтобы основание было достаточно прочным для температуры, которую будет выдавать водяной теплый пол.
Следующим шагом выполните гидроизоляцию. Если основание находится в помещениях с высоким уровнем влажности, используйте специальные гидроизоляционные материалы. Они защитят систему от воздействия влаги и продлевают срок службы.
Не забудьте о теплоизоляции. Укладывайте плиту из пенополистирола или полиуретанового материала. Это улучшит эффективность работы теплых полов и снизит теплопотери.
Последний этап подготовки – разметка. Используйте шнур или лазерный уровень, чтобы обозначить расположение труб. Это поможет избежать ошибок при укладке и обеспечит равномерное распределение тепла по всему помещению.
Составление схемы укладки труб
Определите основные зоны обогрева в помещении. Учитывайте расположение мебели и крупных предметов, чтобы избежать блокировки тепла. Наиболее эффективным решением будет укладка труб в местах с наибольшим использованием пространства.
Составьте предварительный чертеж. Используйте бумагу в клетку или специальные программы для проектирования. Изобразите стены, окна и двери. Нанесите желаемую укладку труб с учетом шахматного порядка или зигзага, что обеспечит равномерный прогрев.
Рассчитайте необходимую длину труб. Укажите каждую линию укладки: от точки подачи тепла до конечной точки, чтобы избежать недостатка либо избытка материала. Учитывайте радиус изгиба, который не должен быть меньше 5 сантиметров.
Определите шаг между трубами. Рекомендуемый шаг варьируется от 10 до 30 сантиметров в зависимости от типа помещения и его назначения. В жилых зонах применяйте меньший шаг, а в подсобных – больший.
- 10-15 см для спален и гостиной.
- 15-20 см для коридоров.
- 20-30 см для санузлов и подсобных помещений.
Включите дополнительные элементы, такие как термостаты и датчики. Это позволит контролировать отопление, обеспечивая комфортную температуру в помещении. Разместите их в удобных для доступа местах.
Проверьте готовую схему. Убедитесь, что нет пересечений и нет пустых участков без прогрева. Неправильное расположение труб может привести к неравномерному обогреву и увеличению затрат на отопление.
Сохраните схему. Она пригодится в будущем для обслуживания и диагностики системы. Полезно также создать резервный вариант с альтернативными маршрутами укладки труб.
Процесс монтажа водяных теплых полов
Прежде всего, подготовьте основания: убедитесь, что пол ровный и чистый. Устраните весь мусор и пыль, так как это повлияет на качество укладки.
Затем установите теплоизоляцию. Используйте специальные плиты, чтобы минимизировать теплопотери. Правильное распределение теплоизоляции обеспечит эффективную работу системы.
После этого разметьте контур трубопроводов. Определите, где будет расположена каждая труба, учитывая радиус поворотов и шаг укладки, обычно от 15 до 30 см. Используйте карандаш для четкой разметки на теплоизоляционном слое.
На следующем этапе прокладывайте трубы. Начинайте от коллекторного узла и двигайтесь к дальней стороне комнаты. Зафиксируйте трубу с помощью крепежных элементов, чтобы избежать смещения во время заливки стяжки.
Убедитесь в отсутствии утечек, проведя тестирование. Запустите систему под давлением и проверьте соединения через 24 часа. Если все в порядке, переходите к следующему этапу.
Залейте пол стяжкой. Оптимальная толщина стяжки составляет 5-7 см. Специалисты рекомендуют использовать самовыравнивающуюся смесь, чтобы равномерно распределить тепло. Обеспечьте некоторое время для высыхания стяжки, прежде чем приступать к финишной отделке.
Наконец, подключите систему к котлу и настройте параметризацию. Проверьте температурные датчики и убедитесь, что вся система работает корректно. Настройте необходимый режим для комфортного обогрева.
Установка теплоизоляции
Выберите качественные теплоизоляционные материалы, такие как экструдированный пенополистирол или минеральная вата. Они обеспечивают отличную теплоизоляцию и защищают от потерь тепла.
Подготовьте основание. Оно должно быть сухим, чистым и ровным. Устраните все неровности, чтобы избежать образования ‘мостиков холода’.
Нарежьте теплоизоляцию по размеру. Плиты должны плотно прилегать друг к другу, без щелей. Используйте монтажный нож для четких и аккуратных срезов.
Уложите плиты теплоизоляции на пол. Начинайте с одного угла комнаты. Следите за тем, чтобы швы между плитами не совпадали. Это улучшает теплоизоляцию.
Используйте специальный клей или дюбеля для фиксации плит, если это необходимо. Клей поможет предотвратить смещения в процессе укладки труб.
При установке убедитесь, что поверхность осталась ровной, без выпуклостей или вмятин. Это важно для правильной укладки труб теплого пола.
Проверьте, чтобы вся поверхность была покрыта теплоизоляцией. Это защитит пол от холода и повысит эффективность системы отопления.
Если планируете укладку несколько слоев, первый слой должен быть из более толстого материала, а второй — из более тонкого. Это обеспечит лучшую теплоизоляцию.
| Материал | Толщина (мм) | Коэффициент теплопроводности (Вт/(м·К)) |
|---|---|---|
| Экструдированный пенополистирол | 30-100 | 0,035-0,040 |
| Минеральная вата | 50-150 | 0,04-0,045 |
| Пенопласт | 50-100 | 0,030-0,040 |
Тщательно проверьте укладку теплоизоляции перед монтажом труб водяного теплого пола. Это обеспечит идеальные условия для дальнейших этапов установки.
Монтаж трубопроводов
Определите положение трубопроводов на чертеже. Убедитесь, что они соответствуют плану укладки теплого пола. Используйте трубопровод диаметром 16–20 мм, в зависимости от системы. Трубы должны иметь достаточную прочность и гибкость для легкой укладки и эксплуатации.
Начинайте укладку с установленной предварительно армированной сетки. Закрепите первую трубу с помощью крепежей на сетке, соблюдая расстояние 15-30 см между витками. Применяйте только качественные крепежи, чтобы избежать провисания и повреждений.
Следите за равномерным распределением. Начинайте с углов и двигаетесь к центру. Используйте специальные крепежи для фиксирования труб к основанию, чтобы избежать их смещения. Не забывайте о возможности расширения труб; оставляйте небольшие зазоры между стенами и трубами.
Соблюдайте рекомендованное расстояние между трубами. Это гарантирует равномерный прогрев. Проверяйте, чтобы углы не находились слишком близко к трубам, это может повлиять на циркуляцию воды.
По окончании укладки выполните тестирование системы. Заполните трубы водой и проверьте на наличие утечек, поддерживая давление в системе в течение 24 часов. Это обеспечит надежную работу в дальнейшем.
После завершения всех проверок, засыпьте трубы стяжкой или уложите сверху покрытие. Убедитесь, что не повредили трубы при засыпке. Проводите монтаж аккуратно, чтобы все этапы прошли без сбоев.
Подключение к отопительной системе
Приступите к подключению теплых полов к отопительной системе, выбирая правильный вариант подключения. Существует два основных метода: параллельное и последовательное. Параллельное подключение подходит для обширных систем, так как обеспечивает равномерное распределение теплоносителя по всем контурам. Последовательное подключение может применяться в небольших помещениях, где важна простота монтажа.

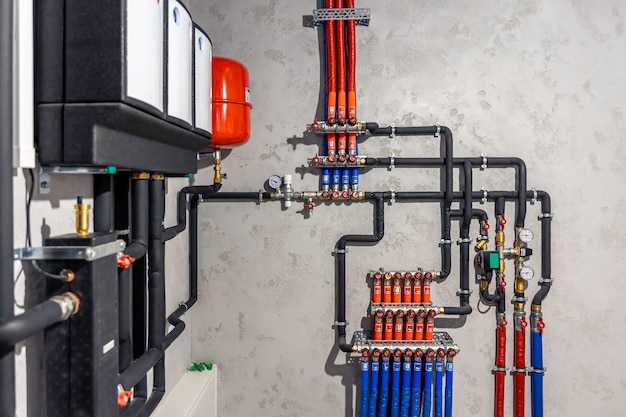

Следующий шаг – установите коллектор. Он контролирует подачу и возврат теплоносителя. Убедитесь, что коллектор установлен в доступном месте, чтобы облегчить его обслуживание. Подключите к коллектору систему подачи и обратки. Правильное подключение обеспечит максимальную эффективность работы теплого пола.
Настройте систему: проверьте работоспособность всех контуров, регулируя поток в каждом из них. Используйте термометры для контроля температуры на выходе из коллектора, что поможет обнаружить возможные проблемы.
Рекомендуется установить запорные вентили, чтобы в случае необходимости можно было изолировать отдельные участки системы. Это позволит производить обслуживание и ремонт без отключения всей системы отопления.
Проверьте уровень давления в системе, лучше всего это сделать на этапе запуска. Нормальное давление должно быть в пределах 1-1.5 атмосферы. Для контроля используйте манометр, установленный на коллекторе.
После завершения подключения и проверки системы, выполните первичное заполнение, удаляя воздух, используя специальные клапаны на коллекторах. Это предотвратит образование воздушных пробок, что негативно скажется на работе системы.
Перед тем как пустить теплоноситель, дайте системе время для прогрева. Это поможет выявить возможные недочеты в установке и подключении. После прогрева проверьте работу всех контура, обращая внимание на равномерность нагрева.

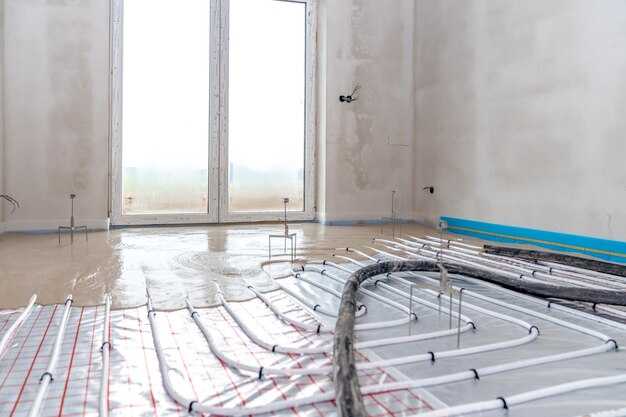

Заливка стяжки и завершение работ
Убедитесь, что трубы нагревательного контура хорошо уложены и зафиксированы. Перед заливкой стяжки проверьте систему на герметичность. Заполните систему водой, нагрейте до рабочего температурного режима и осмотрите соединения на наличие утечек. Если все в порядке, переходите к следующему этапу.
Приготовьте цементно-песчаную смесь в соответствии с рекомендациями производителя. Оптимальное соотношение компонентов – 1:3 или 1:4. Используйте бетонный миксер для получения однородной массы. Важно, чтобы смесь не содержала крупных комков, поэтому тщательно перемешайте ее.
Перед заливкой стяжки установите маяки, чтобы обеспечить ровную поверхность. Маяки можно изготовить из профильной трубы или уголка. Устанавливайте их на расстоянии 1-1.5 метра друг от друга, контролируя уровень по уровню и натянутой нити.
При заливке придерживайтесь последовательности. Начинайте с дальнего угла помещения и двигайтесь к выходу. Ведите смесь к маякам, равномерно распределяя ее по поверхности. Используйте правило или уровень, чтобы выровнять стяжку, следя за тем, чтобы она полностью покрывала трубы отопления.
После завершения заливки аккуратно уберите маяки, если они не планируются к дальнейшему использованию. Заделайте образовавшиеся щели смесью, чтобы избежать трещин и перепадов высоты.
Затем обеспечьте соблюдение температуры и влажности в помещении. Обычно стяжка сохнет в течение 28 дней. В первые дни поливайте поверхность водой или укройте пленкой, чтобы предотвратить пересыхание. После полного высыхания можно приступить к укладке напольного покрытия.
Проверьте работу теплого пола, постепенно увеличивая температуру системы. Это поможет выявить возможные неисправности. Теперь ваш теплый пол готов к эксплуатации!
Тестирование системы перед эксплуатацией
Перед началом использования водяных теплых полов проведите проверку системы на герметичность. Для этого подключите систему к источнику воды и установите давление на уровне 1.5-2 бар. Оставьте систему под давлением на 24 часа. При наличии утечек отметьте проблемные места и устраните их.
После проверки герметичности проверьте все контуры. Прокачайте через каждый контур теплоноситель, чтобы убедиться в отсутствии засоров. Нагрейте воду до рабочей температуры, а затем проверьте, равномерно ли распределяется тепло по всем участкам пола. Используйте термометр для измерения температуры в разных точках.
Оцените эффективность работы системы: проведите замеры температуры воздуха в помещении перед и после прогрева. Желательно, чтобы температура воздуха достигала комфортного значения в течение 1-2 часов после запуска. Это поможет удостовериться в том, что система работает надлежащим образом.
Не забудьте про шумовое тестирование. Включите систему и послушайте, нет ли посторонних звуков. Крепления и насосы не должны издавать посторонние звуки. В случае выявления шума проверяйте установки и крепления труб.
По завершении тестирования составьте отчет о выполненных проверках. Запишите все параметры и замечания. Это поможет в будущем при обслуживании системы и выявлении возможных проблем. Теперь можно использовать теплые полы с уверенностью в их надежности и комфортности.
