Определитесь с выбором помещения и проведите предварительные расчеты. Убедитесь, что ваш дом способен выдержать дополнительные нагрузки, связанные с установкой водяного теплого пола. Обратите внимание на тип отопления, чтобы обеспечить максимальную эффективность системы.
Подготовьте необходимые материалы и инструменты. Вам потребуются трубы для теплоносителя, коллектор, насос и система управления. Важно, чтобы все компоненты были совместимы. Также стоит позаботиться о дополнительной теплоизоляции – это повысит эффективность обогрева и уменьшит теплопотери.
Приступайте к укладке труб. Разметьте схему, учитывая расположение мебели и другие планировки. Убедитесь, что каждое соединение зафиксировано, а трубы расположены на равном расстоянии друг от друга. Это поможет избежать холодных зон и обеспечит равномерный прогрев.
Не забудьте провести пробный запуск системы перед заливкой стяжки. Проверьте, нет ли утечек и корректную работу всех элементов. Это значительно упростит дальнейшую эксплуатацию и устранение возможных проблем.
Следуйте этим рекомендациям, и теплый пол принесет вам комфорт и уют в любое время года.
Подготовка к установке водяного теплого пола
Определите, в каком помещении вы планируете установить водяной теплый пол. Проанализируйте наиболее холодные зоны и решите, требуется ли подогрев только основного пола или других участков.
Проверьте состояние основания, на котором будет укладываться система. Очистите поверхность от грязи, старых покрытий и неровностей. При необходимости выровняйте пол с помощью стяжки.
Определите тип труб, которые будете использовать. Для системы наймите полипропиленовые или используют металлопластиковые. Подбор труб требует учета длины и помещения, поэтому берем с запасом.
Разработайте схему укладки труб. Определите шаг между трубами с учетом теплоотдачи и дизайнерских решений. Убедитесь, что так же предусмотрены места для установки радиаторов и других элементов.
Подготовьте все необходимые инструменты: резак для труб, перфоратор, уровень, рулетку, шланги для заполнения системы водой. Закупите все нужные комплектующие: кронштейны, фитинги, коллектор, термостат.
Проверьте разводку трубопроводов отопления в вашем доме. Убедитесь, что система способна выдержать нагрузку от нового пола.
Оцените, какая система управления будет наиболее удобной. Термостаты могут быть механическими или цифровыми, выберите подходящий под свои предпочтения.
Зафиксируйте уровень утеплителя, если он необходим. Утепление пола поможет уменьшить потери тепла и повыzetett эффективность системы.
Запланируйте время для установки. Процесс может занять несколько дней, поэтому убедитесь в достаточном количестве времени на все этапы работы.
Выбор места для укладки системы отопления
Оборудуйте водяной теплый пол, избегая зон с высокой влажностью, таких как ванные комнаты или подвал. Эти места могут негативно сказаться на эффективности системы.
Рекомендуйте укладку теплого пола в жилых помещениях, таких как кухни, гостиные и спальни. Здесь система обеспечит комфорт и поддержание оптимальной температуры.
Избегайте размещения мебели прямо на теплых полах. Убедитесь, что дизайнерские решения позволяют воздуху свободно циркулировать над отопительной частью. При установке мебели оставляйте минимум 10 см от пола.
Учтите расположение отопительных контуров. Прокладывайте трубы по периметру комнаты, оставляя центральную часть для нагрева. Это поможет создать равномерное распределение тепла.
Тщательно планируйте укладку, не забывайте о таких элементах, как окна и двери. Избегайте установки теплого пола под тяжелыми предметами, чтобы не блокировать теплоотдачу.
Проверьте доступность для обслуживания. Убедитесь, что будет удобен доступ к системе для ремонта или замены в случае необходимости.
Определение необходимых материалов и инструментов
Для установки водяного теплого пола вам потребуются следующие материалы:
| Материал | Описание |
|---|---|
| Трубы | Полиэтиленовые (PEX) или металлопластиковые трубы для подачи теплоносителя. |
| Гидроизоляция | Специальная пленка или мембрана для защиты основания от влаги. |
| Теплоизоляция | Материалы, например, пенополистирол, для снижения теплоотдачи вниз. |
| Монтажные крепления | Крепежи для фиксации труб на основе, например, специальные клипсы. |
| Краны и коллектора | Устройства для регулировки потока теплоносителя и подачи его в систему. |
| Насос | Циркуляционный насос для обеспечения движения антифриза по системе. |
Теперь перейдем к инструментам, которые позволят вам провести монтаж без лишних проблем:
| Инструмент | Описание |
|---|---|
| Перфоратор | Для создания отверстий в стенах и перекрытиях. |
| Резак для труб | Удобный инструмент для аккуратной нарезки труб нужной длины. |
| Штроборез | Для выемки канавок в стенах под укладку труб. |
| Уровень | Для контроля горизонтальности или вертикальности элементов. |
| Зубила и молоток | Помощь при необходимости сделать доработки в стяжке или стенах. |
Собрав все указанные материалы и инструменты, вы будете готовы к монтажу водяного теплого пола. Заранее позаботьтесь о их качественной покупке, это сэкономит время и усилия в процессе работы.
Расчет теплоотдачи и потребляемой мощности
Для определения необходимой мощности водяного теплого пола следует учитывать площадь помещения, его высоту и теплопотери. Первым делом рассчитайте общую площадь комнаты. Умножьте длину на ширину, чтобы получить квадратные метры.
Далее определите теплопотери. Для этого используйте коэффициенты, зависящие от типа окон, стен и перекрытий. Например, для стандартной квартиры с одинарными окнами и стенами из кирпича коэффициент теплопотерь составляет около 100 Вт/м?.
Умножьте общую площадь помещения на этот коэффициент. Полученное значение даст представление о необходимой мощности системы отопления. Например, для комнаты в 20 м?: 20 м? * 100 Вт/м? = 2000 Вт.
С учетом температурного режима, рассчитывайте мощности системы так, чтобы при учете всех потерь создать комфортную температуру. Установите желаемую комфортную температуру (например, 22°C) и определите максимальное значение теплой поверхности. Обычно оно составляет 35-45°C.
Для расчета необходимой мощности используйте формулу: необходимая мощность = площадь * коэффициент теплопотерь. Если в комнате много окон или высокие стены, добавьте 10-15% к конечному значению, чтобы учесть дополнительные теплопотери.
Не забудьте учесть особенности вашего помещения. Например, кухня может требовать большей мощности из-за повышенной влажности, а холл – меньшей. Это поможет добиться равномерного и комфортного обогрева.
Подготовка основания и гидроизоляция
Очистите основание от старого покрытия, пыли и мусора. Проверьте его на наличие трещин и неровностей. Важно принять меры по выравниванию, если поверхность неравномерная. Для этого используйте самовыравнивающуюся смесь. Залейте ее на пол и дайте высохнуть согласно инструкции производителя.
После выравнивания основания подготовьте его к следующему этапу – гидроизоляции. Нанесите на поверхность гидроизоляционный материал. Это может быть жидкая мембрана или рулонный изоляционный материал. Обратите внимание на такие детали, как стыки между стенами и полом; их нужно тщательно обработать. Используйте специальную ленту для герметизации.
Дайте гидроизоляции полностью высохнуть. Обычно для этого требуется 24 часа. После высыхания проверьте на наличие продутых участков или дефектов. Если они есть, необходимо повторить обработку. Убедитесь, что основание готово к укладке трубы водяного отопления и не будет подвержено негативному влиянию влаги из-за фундамента.
Процесс установки водяного теплого пола
Перед началом установки подготовьте все необходимые материалы: трубы для теплого пола, коллекторы, насос, крепежи, изоляцию и цементную стяжку.
-
Задайте проект. Определите площадь, которую будете обогревать. Рассчитайте необходимую длину труб, учитывая шаг между ними (обычно 10–30 см).
-
Подготовьте основание. Убедитесь, что пол ровный и чистый. Устраните все неровности и загрязнения. Уложите теплоизоляцию для повышения эффективности системы.
-
Установите трубы. Начинайте от коллекторного узла и укладывайте трубы по рассчитанной схеме (змейка, спираль и т.д.). Закрепите их с помощью крепежей.
-
Подключите коллекторы. Установите коллекторный узел и подключите к нему все трубы. Обратите внимание на правильность подключения: подача и обратка должны быть четко обозначены.
-
Залейте стяжку. После завершения укладки труб, аккуратно залейте цементной стяжкой. Толщина стяжки должна быть около 3-5 см над трубами.
-
Дайте стяжке высохнуть. Ожидайте минимум 28 дней для полной набираемости прочности. Проверяйте уровень влажности и температуры.
Запустите систему отопления. Начните с низкой температуры для проверки на утечки. Постепенно увеличивайте температуру до рабочей.
Монтаж завершен. Наслаждайтесь комфортным теплом в вашем доме!
Монтаж трубопровода для системы
Выберите подходящие трубы. Для водяного теплого пола используйте пластиковые трубы из сшитого полиэтилена (PEX) или полипропилена. Они устойчивы к коррозии и легко монтируются.
Разработайте схему укладки труб. Определите, где вы планируете устанавливать трубы, используя схему змеевика или спирали для равномерного прогрева. Учитывайте расстояние между трубами, обычно оно составляет 15-30 см.
Подготовьте основание. Убедитесь, что поверхность ровная, чистая и сухая. Устраните все препятствия и выровняйте пол, если это необходимо. На этом этапе важно обеспечить надежную теплоизоляцию.
Уложите трубы. Начинайте укладку с дальнего угла комнаты, движитесь к выходу. Закрепите трубы с помощью пластиковых зажимов или специальной сетки. Не забывайте оставлять место для подключения к коллектору.
Подключите трубы к коллектору. Используйте фитинги для надежного соединения. Убедитесь, что соединения крепкие и герметичные, чтобы избежать утечек.
Проверьте систему. Перед заливкой стяжки выполните гидравлическое испытание. Поддерживайте давление на уровне 1,5-2 атм. Убедитесь, что нет утечек. Если всё в порядке, переходите к заливу стяжки.
После монтажа дайте системе застыть и остыть. Только после этого приступайте к укладке напольного покрытия. Соблюдение этих рекомендаций обеспечит надежную и качественную работу вашей системы теплого пола.
Подключение к котлу и системе отопления
Перед подключением теплого пола к котлу, изучи характеристики вашего котла. Убедись, что он поддерживает работу с водяными полами. Обычно это газовые, электрические или твердотопливные котлы с возможностью регулировки температуры.
Используй трубы из сшитого полиэтилена (PEX) или металлопластиковые. Эти материалы обеспечивают надежное соединение и долговечность. Проложи трубы по заранее определенной схеме, соблюдая рекомендуемое расстояние между контурами. Расстояние обычно составляет 10-30 см, в зависимости от типа помещения и желаемой температуры.
Подключи систему трубопровода к котлу через коллектор. Коллектор позволяет равномерно распределять тепло по контурам. Убедись, что все соединения герметичны. Применяй фум-ленту или герметик для предотвращения протечек.
Установи циркуляционный насос в систему. Он обеспечивает движение воды по трубопроводам. Настрой насос так, чтобы он поддерживал нужное давление. Это важно для стабильно тепла и равномерного прогрева помещения.
Затем подключи систему к обратному и прямому трубопроводам котла. Подключай прямую трубу к подающему выходу котла, а обратную – к коллектору. Проверь все соединения на наличие утечек. Если есть необходимость, используй краны для контроля потока воды.
После завершения подключения, заполни систему водой. Проверь на наличие воздуха, используя специальные вентили на коллекторах. После удаления воздуха, запустите котел и установите желаемую температуру. Наблюдай за работой системы в течение первых нескольких дней, следя за температурным режимом и возможными утечками.

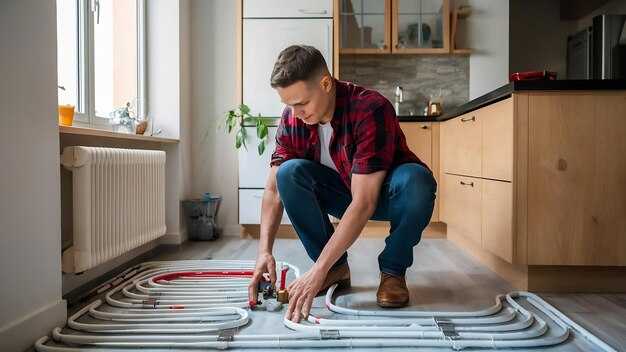

Тестирование системы на герметичность
Проверьте систему на герметичность, используя давление. Для начала выключите насос и закройте все краны. Затем закачайте воздух в линию с помощью компрессора до давления 1,5-2 атмосфер.
Следуйте этим шагам для тестирования:
- Подключите манометр к системе. Это позволит контролировать давление во время теста.
- Отметьте начальное давление на манометре.
- Через 15 минут проверьте показания манометра. Если давление не изменилось, система герметична.
- Если давление упало, проверьте все соединения на наличие утечек. Используйте мыльный раствор, который поможет определить места утечек по появлению пузырей.
После завершения проверки убедитесь, что все соединения затянуты. На местах, где были обнаружены утечки, замените или подтяните фитинги.
После завершающего этапа снова закачайте воздух и проверьте систему еще раз. Если утечки не обнаружены, переходите к заливу стяжки или полы, а пока пусть система продолжает тестирование.
Засыпка стяжки и укладка покрытия
Перед началом засыпки стяжки убедитесь, что система водяного теплого пола полностью установлена и протестирована на утечки. Проверьте, чтобы все трубопроводы были правильно прокладывались и хорошо закреплены.
Затем приступите к засыпке стяжки. Используйте бетонную смесь с добавлением пластификаторов, чтобы достичь необходимой прочности и эластичности. Нанесите смесь равномерным слоем не менее 5 см, обеспечивая хорошую изоляцию труб.
- Смешайте компоненты для стяжки в соответствии с инструкциями производителя.
- При использовании вибраторов убедитесь, что смесь равномерно распределена и нет пустот.
- Также следует проверить уровень стяжки с помощью строительного уровня, чтобы избежать впадин и возвышенностей.
После застывания стяжки (обычно 3-4 недели для полной прочности) переходите к укладке покрытий. Убедитесь, что поверхность стяжки сухая и ровная.
Выбор покрытия зависит от ваших предпочтений. Плиты керамики, ламинат и паркет – все прекрасно подходят, но учитывайте следующие рекомендации:
- Для керамической плитки используйте специальный клеевой состав, подходящий для теплотехнических условия.
- Ламинат должен иметь класс водоотталкивания не ниже 32.
- Паркет лучше класть на подложку для улучшения теплоизоляции.
При укладке следуйте инструкциям производителя и используйте необходимый инструментарий. После укладки дайте помещению «отдохнуть» минимум 48 часов перед использованием, чтобы покрытие надежно зафиксировалось.
Настройка и наладка работы системы
Перед началом настройки проверьте, что все элементы системы водяного теплого пола правильно установлены и подключены. Убедитесь, что система заполнена водой и нет утечек. Для этого выполните пробное заполнение: подключите насос и запустите его, наблюдая за состоянием труб.
После этого проверьте давление в системе. Оно должно соответствовать рекомендациям производителя. В большинстве случаев, рабочее давление составляет 1-1,5 атмосферы. Если давление ниже, добавьте воду до необходимого уровня с помощью запорной арматуры.
Запустите отопление на минимальной температуре и постепенно увеличивайте ее. Следите за тем, как система реагирует на изменения: проверьте растяжение труб и прогрев конструкции. Проблемы на этом этапе могут привести к неравномерному прогреву пола.
Особое внимание уделите терморегуляторам. Настройте их на желаемую температуру с учетом особенностей вашего помещения и времени суток. Убедитесь, что датчики температуры расположены правильно и не подвергаются влиянию холодных и горячих источников.
Наладка также включает в себя балансировку системы. Пройдитесь по каждому контурному трубопроводу и настройте его, при необходимости добавляя или убирая теплоноситель. Это позволит добиться равномерного прогрева.
После завершения настройки дайте системе прогреться в течение 24 часов и проверьте ее работу. Если возникают проблемы – уточните настройки термостатов, проверьте давление и целостность системы. Если необходимо, повторите наладку.
