Для начала, позаботьтесь о необходимых материалах. Вам понадобятся диодная лента, адаптер питания, плоскогубцы и, при необходимости, кабели для подключения. Подберите адаптер в зависимости от длины и типа ленты, чтобы избежать перегрузки.
После подготовки материалов убедитесь, что поверхность, на которую планируете установить ленту, чистая и сухая. Это обеспечит надежное крепление и продлит срок службы. Отметьте место крепления и аккуратно нарежьте ленту по меткам, если это необходимо. Не забывайте, что каждая лента имеет свои точки нарезки.
Теперь приступайте к подключению. Присоедините двухконтактный кабель к ленте, следя за полярностью. Обычно на самой ленте указано, какой провод – ‘+’ (плюс) и ‘-‘ (минус). После этого подключите другой конец кабеля к адаптеру питания. Убедитесь в правильности подключения, прежде чем включать адаптер в сеть.
Завершите установку, протестировав ленту. Подключите адаптер к источнику питания и наслаждайтесь атмосферным светом в вашем интерьере. Не забудьте при необходимости зафиксировать ленту на месте с помощью креплений или двустороннего скотча для еще большей надежности.
Выбор и подготовка необходимых материалов
Определитесь с типом диодной ленты. Для домашнего использования чаще всего выбирают 12 В или 24 В ленты. Они легко подключаются и обеспечивают хорошую яркость.
Приобретите контроллер, если хотите менять цвета или настраивать яркость. Для RGB-лент подойдут контроллеры, совместимые с вашим источником питания и лентой.
Не забудьте про источник питания. Он должен соответствовать напряжению и мощности вашей ленты. Рассчитайте потребление, умножив потребляемую мощность одного метра ленты на количество метров, чтобы выбрать подходящий блок питания.
Заготовьте соединительные элементы, такие как разъемы и коннекторы. Они облегчат подключение и монтаж. Подходите к выбору с учетом ширины и типа ленты.
Подготовьте инструменты: ножницы для резки ленты, плоскогубцы для соединений и, при необходимости, паяльник для надежных соединений.
Не забудьте об оценке места установки. Убедитесь, что поверхность чистая и сухая, чтобы лента хорошо приклеивалась. Если планируете закрепить ленту на неровной поверхности, используйте дополнительные крепления или профили.
Определение типа диодной ленты
Сразу определите тип диодной ленты, чтобы правильно выбрать устройство для подключения и питания. Существуют две основные категории: одноцветные и RGB.
Одноцветные ленты продаются в разных оттенках, например, белый, теплый белый или цветной. Они идеально подходят для создания акцентов или общего освещения в помещении.
RGB-ленты позволяют менять цвет благодаря встроенным светодиодам. С их помощью можно создавать разнообразные цветовые эффекты, используя контроллер.
Также разделите ленты по напряжению:
- 12В – самые распространенные, подходят для большинства случаев.
- 24В – часто используются для длинных участков, так как меньше теряют в яркости.
Скорость обновления цвета также имеет значение. Например, некоторые RGB-ленты поддерживают режимы изменения цвета, подходящие для динамической подсветки.
Обратите внимание на плотность светодиодов, измеряемую в LED на метр. Обычно это 30, 60 или 120 LED. Чем их больше, тем равномернее будет свечение.
Не забудьте проверить формат подключения. Обычно используются 3- или 4-контактные разъемы. Убедитесь, что контроллер и блок питания совместимы с вашим типом ленты.
Важен и тип монтажа ленты: на самоклеящейся основе или для профилей. Выберите подходящий вариант в зависимости от ваших потребностей.
Предварительно ознакомьтесь с параметрами и характеристиками вашей диодной ленты и выбирайте то, что вам действительно нужно.
Приобретение подходящего блока питания
Выберите блок питания с выходным напряжением, соответствующим напряжению вашей диодной ленты. Обычно это 12V или 24V. Проверьте характеристики ленты перед покупкой.
Определите необходимую мощность блока. Умножьте мощность одной метры ленты на общее количество метров, которое вы собираетесь подключить. К примеру, если ваша лента потребляет 5W на метр и у вас 5 метров, вам нужен блок на 25W. Рекомендуется выбирать блок питания с запасом по мощности около 20%.
Проверьте тип подключения. Некоторые блоки питания имеют разъемы для подключения, а другие требуют пайки проводов. Убедитесь, что блок подходит для вашего способа подключения.
Обратите внимание на качество. Выбирайте надежного производителя с хорошими отзывами. Недорогие блоки могут не обеспечить стабильное питание и быстро выйдут из строя.
Приобретая блок питания, учитывайте условия эксплуатации. Для помещений выбирайте стандартные блоки, а для улицы – влагозащищенные модели. Влага и пыль могут негативно сказаться на работе устройства.
При выборе блока питания также учитывайте его форм-фактор. Узкие модели легче установить в ограниченном пространстве, в то время как крупные обеспечивают больше мощности для обширных систем.
После покупки проверьте блок питания на наличие дефектов. Убедитесь, что никаких повреждений, и всегда тестируйте его перед подключением к ленте.
Необходимые инструменты для подключения
Подготовьте плоскую отвертку для подключения проводов к контроллеру или блоку питания. Этот инструмент поможет вам быстро и легко зафиксировать соединение.
Запаситесь коннекторами для диодной ленты. Важно выбрать качественные соединители, чтобы обеспечить надежное присоединение и избежать окисления.
Приобретите термоусадочную трубку. Она защитит соединения от влаги и механических повреждений. Убедитесь, что трубка соответствует диаметру ваших проводов.
Не забудьте об изоленте для дополнительной изоляции соединений. Это обеспечит безопасность использования ленты, особенно в местах с высокой влажностью.
Используйте мультиметр для проверки правильности подключения и предотвращения ошибок. Он поможет убедиться в наличии напряжения и правильности полярности.
Если требуется обрезка ленты, используйте острые ножницы или специальный нож для аккуратного реза. Это поможет избежать повреждений светодиодов.
Подготовьте крестовую отвертку для крепления контроллера и блока питания к стене или поверхности. Это обеспечит надежное размещение вашей системы освещения.
Наконец, учитывайте, что аккуратность в работе важна. Используйте перчатки, чтобы избежать повреждений и загрязнений, особенно при работе с электричеством.
Проверка совместимости компонентов
Убедитесь, что диодная лента совместима с источником питания. Проверьте напряжение на ленте; обычно это 12V или 24V. Используйте источник питания с тем же напряжением, чтобы избежать повреждений.
Сравните ток ленты с возможностями блока питания. Например, если лента потребляет 5А, выберите блок мощностью не менее 60W при 12V. Это обеспечит стабильность работы.
Обратите внимание на тип контроллера. Если планируете управлять цветами ленты, убедитесь, что контроллер поддерживает именно тот формат, который использует ваша лента (например, RGB или RGBW).
Проверьте совместимость соединений. Убедитесь, что разъемы вашей ленты совпадают с разъемами блока питания и контроллера. При необходимости используйте переходники или склейте провода вручную.
Обратите внимание на длину ленты. Если используете длинные отрезки, рассмотрите увеличение сечения проводов, чтобы минимизировать падение напряжения. Это особенно важно для лент, работающих на максимальных нагрузках.
Не забывайте о температурных режимах. Диодные ленты имеют свои ограничения по температуре эксплуатации. Если планируете установить ленту в батарею, убедитесь в наличии хорошей вентиляции.
Процесс подключения диодной ленты
Определите, какой источник питания вам нужен. Для обычных диодных лент 12V подойдет блок питания на 12V с необходимой мощностью, учитывая максимальную длину ленты.
Приобретите необходимые инструменты: ножницы для обрезки ленты, паяльник или коннекторы для соединения, изолента или термоусадка для защиты соединений.
Используйте ножницы, чтобы обрезать ленту по специальным отметкам. Не обрезайте ленту произвольно, это может повредить элементы.
Подготовьте концы ленты. Снимите изоляцию с проводов, чтобы обеспечить хороший контакт. Это можно сделать с помощью ножа или специального инструмента для снятия изоляции.
Соедините провода ленты с блоком питания. Если используете паяльник, следует добавить немного припоя на места соединения для надежности. Если применяете коннекторы, просто вставьте провод в специально отведенный разъем.
Настройте все соединения. Проверьте, правильно ли подключены плюсовой и минусовой провода, чтобы избежать короткого замыкания.
Подключите блок питания к сети. Включите его и проверьте, работает ли лента. Если все правильно подключено, она должна светиться.
Закрепите ленту на поверхности. Используйте двусторонний скотч, который часто уже приклеен на обратной стороне ленты, или дополнительные крепежные элементы для надежной фиксации.
При необходимости установите дополнительные элементы управления, такие как диммеры или пульты, для удобного управления яркостью и цветом.
Проверьте всю систему, чтобы убедиться, что все элементы работают корректно. После этого наслаждайтесь результатом!
| Этап | Действие |
|---|---|
| 1 | Выберите блок питания на 12V |
| 2 | Приготовьте инструменты |
| 3 | Обрежьте ленту по меткам |
| 4 | Снимите изоляцию с проводов |
| 5 | Соедините провода с блоком питания |
| 6 | Проверьте правильность соединений |
| 7 | Подключите блок питания к сети |
| 8 | Закрепите ленту на поверхности |
| 9 | Установите элементы управления |
| 10 | Проверьте работу системы |
Подготовка диодной ленты к установке
Откройте упаковку диодной ленты и проверьте комплектующие. Обычно в комплект входят сама лента, блок питания и соединительные элементы. Убедитесь, что все детали на месте и нет повреждений.
Измерьте необходимую длину ленты. При помощи рулетки или линейки определите, сколько метров вам потребуется для освещения. Распечатайте или отметьте места, где будете крепить ленту. Это поможет избежать ненужных ошибок при установке.
При необходимости отрежьте ленту по отмеченным линиям. Обычно на лентах есть обозначенные места для резки. Используйте острые ножницы или резак, чтобы получить ровный срез. Важно не повредить другие светодиоды и контакты.
Очистите поверхность, на которую будете крепить ленту. Используйте спиртовую салфетку для удаления пыли и жира. Чем лучше будет чистота поверхности, тем надежнее держится клейкая основа ленты.
Тестируйте диодную ленту перед установкой. Подключите ленту к блоку питания, чтобы проверить, работают ли все сегменты. Это позволит убедиться в отсутствии брака. Если все работает, отключите ленту, чтобы продолжить установку.
Подготовьте инструменты для установки. Вам понадобятся ножницы, рулетка, спиртовые салфетки и, возможно, дополнительные крепежные элементы, такие как клипсы или двусторонний скотч. Убедитесь, что все под рукой, чтобы не отвлекаться во время работы.
Подключение проводов к ленте
Обеспечьте хорошее соединение, используя специальные контакты или пайку. Проверьте, чтобы каждый провод соответствовал цветам на диодной ленте: красный для плюса, синий или черный для минуса.
Отрежьте ленту по меткам. Снимите защитную пленку с конца ленты, чтобы получить доступ к контактным площадкам. Очистите площадки от возможных загрязнений.
Если используете клеммы, вставьте провода в соответствующие разъемы. Обратите внимание на правильность подключения: плюсовой провод должен быть подключен к ‘+’ на ленте, а минусовой – к ‘-‘. Убедитесь в надежном контакте.
При пайке сначала нагрейте паяльник. Нанесите немного припоя на контакты ленты, затем соедините провода, дайте остыть. Проверьте, чтобы не было коротких замыканий.
После подключения протестируйте ленту. Включите источник питания и убедитесь, что лента светится равномерно. Если имеются проблемы, перепроверьте соединения и исправьте ошибки.
Подключение блока питания
Для подключения блока питания к диодной ленте используйте адаптер, совместимый с напряжением вашей ленты. Чаще всего ленты работают на 12 В или 24 В. Проверьте эти данные на упаковке или в инструкции к ленте.
Перед подключением убедитесь, что блок питания отключен от сети. Определите выходные провода: обычно красный провод – это ‘+’ (плюс), а черный – ‘-‘ (минус). Если провод другого цвета, проверьте документацию к блоку питания.
Подключите провода блока питания к соответствующим контактам на диодной ленте. Снимите небольшую изоляцию с конца проводов, чтобы обеспечить хороший контакт, и подсоедините их в соответствии с цветами. Используйте пайку или клеммники для надежного соединения.
| Цвет провода | Функция |
|---|---|
| Красный | + (плюс) |
| Черный | — (минус) |
После подключения убедитесь, что контакты хорошо изолированы. Это предотвратит короткое замыкание. После завершения всех подключений включите блок питания в сеть. Проверьте работу диодной ленты. Если лента не светится, проверьте правильность подключения и надежность контактов.

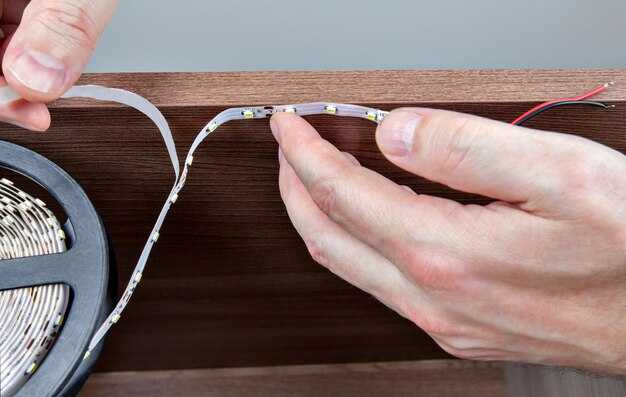

Тестирование работы диодной ленты
Проверьте, правильно ли подключена ваша диодная лента. Убедитесь, что контакты на источнике питания и ленте совпадают по положению (+) и отрицанию (-). Неправильное соединение может повредить ленту.
Включите источник питания. Если диодная лента светится, значит, подключение выполнено верно. Если не светится, проверьте следующие моменты:
- Проверьте наличие питания в источнике, возможно, он отключен или неисправен.
- Убедитесь, что кабели для подключения не повреждены и не имеют обрывов.
- Проверьте соединения на предмет коррозии или плохого контакта.
Затем протестируйте различные режимы работы, если ваш контроллер поддерживаетRGB или различные эффекты. Убедитесь, что цвета переключаются, и лента реагирует на команды.
Если все работает правильно, зафиксируйте диодную ленту на основе ваших предварительных планов. Используйте клейкую ленту или крепежи для легкой установки. Не забудьте проверить, как лента выглядит в различных условиях освещения.
По завершении тестирования удалите любые провода, которые могут мешать, и убедитесь, что диодная лента стабильно светится без мерцаний или сбоев.
Монтаж диодной ленты на поверхность
Выберите подходящее место для установки диодной ленты. Убедитесь, что поверхность очищена от пыли и жира для лучшего сцепления.
Отрежьте ленту до нужной длины, если необходимо. Проверьте наличие маркировки на ленте для безопасного обрезания.
Удалите защитную пленку с обратной стороны диодной ленты. Постепенно приклеивайте ленту к поверхности, начиная с одного конца. Равномерно распределите натяжение.
При использовании углов зафиксируйте ленту под углом 90 градусов. Можно применять специальные угловые элементы для более аккуратного перехода.
Подключите ленту к источнику питания. Убедитесь, что полярность соблюдена, чтобы избежать повреждения. Включите питание и проверьте работоспособность.
При необходимости прикрепите дополнительные элементы крепления, чтобы лента надежно держалась на поверхности. Используйте скобы или клипсы, которые подходят к вашему конкретному материалу.
Проверьте, чтобы источники питания и соединения были защищены от воздействия влаги, если установка производится в условиях повышенной влажности.
