Кв антенна на балконе своими руками

Антенна на лоджии. Вариант №1 — Конструкция В. Н. Лифаря (RW3DKB).

Балконный вариант приёмо-передающей антенны КВ диапазонов своими
руками. Конструкция выходного дня без выхода на крышу.

Итак, живёт ли радиолюбитель в небольшом провинциальном городе, большом не провинциальном, или огромном мегаполисе — по фигу. Выхода на кровлю нет, и не предвидится!
А где ж, как не крыше разместить полноразмерное антенное хозяйство?
Процедуры получения официального разрешения на установку антенны весьма тернисты и полны хитросплетений, граничащих с маразмом. Все боятся всех, но особенно тех, кто хочет воссоздать на крыше останкинскую башню.
А если жар в крови пылает и хочется организовать двухстороннюю радиосвязь, а не глотку рвать в лесу?
В такой ситуации на помощь любителю «гнать волну» приходят укороченные антенны, способные размещаться на малых пространствах, таких как: балкон, лоджия, либо плоскость стены жилого дома.

Начнём мы наши скитания со знакомства с конструкцией Валерия Николаевича Лифаря (RW3DKB).
«Голова нужна не только, чтобы водку пить, ею и думать иногда полезно. Нет выхода на крышу — бум работать с лоджии! «, — сказал автор и написал статью «Антенна RW3DKB на лоджии». Источник — http://smham.ucoz.ru/publ/12-1-0-186.
Вот, что получилось:

Хочу поделиться впечатлениями от своей новой антенны. Это вынужденный вариант антенны на лоджии, т.к. выхода на крышу нет. Её конструкция ясна из рисунка ниже.


Рис.1

Это рамочная антенна. В варианте, показанном на Рис.1, она имеет вертикальную поляризацию. Для её создания антенна запитывается в середине левого вертикального провода при помощи «косички» из того же провода, что и полотно антенны (т.е., «косичка» — это продолжение полотна антенны).
Слева или справа сделан вывод «косички» принципиального значения не имеет. Я делал и так и так.
Для получения горизонтальной поляризации «косичка» должна выходить из середины горизонтальной части, верхней или нижней.
Полотно антенны было изготовлено из цельного (без разрезов) провода именно потому, что можно легко перевести (перетянуть) антенну в нужную поляризацию. Это важно, т.к. при приёме вертикальной поляризации на горизонтальную антенну теряется до 3-х баллов уровня сигнала. Поэтому для широко распространённых трайбендеров лучше чтобы отвод был сделан от середины горизонтальной части — можно будет провести более дальние связи.
Размеры антенны 3,36 х 1.5 х 3,36 х 1.5 м. В данном конкретном случае, поскольку провод антенны в полихлорвиниле и с шёлковой изоляцией внутри, по углам рамки использованы 8 гвоздей для крепления, которые изогнуты полукольцом, чтобы провод не соскальзывал.

Применён монтажный многожильный медный провод диаметром по ПВХ-изоляции 2.5 мм, чёрного цвета. Общая длина провода около 12 метров. Это 1,03λ на диапазон 10 м. Такую длину обычно берут, когда вешают полноразмерный квадрат на 10 м. Длина провода должна быть немного длиннее рабочей длины волны.
После натяжения полотна антенны остаток провода длиной около 1,5 метров (λ/8) свит в «косичку» (чем не согласующая линия?). Такая длина выбрана не случайно, λ/8 — это электрическая длина косички для диапазона 10 м. На конце «косички» установлен симметрирующий балун 4:1.

«Косичка» имеет шаг скрутки примерно 2х80 мм. Скрутка применена для того, чтобы провода шли вместе рядом как один шнур без применения специальных мер их удержания. Особого значения это не имеет. При желании можно выполнить линию и по-другому.
Есть небольшой нюанс, связанный с собственной ёмкостью линии, которая оказывается подключенной к полотну рамки, понижая некоторым образом её резонансную частоту. Полная настройка и согласование всё равно осуществляется антенным тюнером, вгоняя её в резонанс на нужной частоте.


Рис.2

На конце «косички» в данной конструкции применён готовый balun RBA 4:1 фирмы LDG на мощность до 150 Вт.
Можно сделать балун и самому — в два провода d=1 мм намотать 10-14 витков по окружности (зависит от μ). Диаметр ферритового кольца — примерно 40 мм. Соединение выводов обмоток показано на схеме (рис.2).

Кабель 50 Ом, примерно 5 метров, с ферритовой защёлкой от ПК (сразу после балуна), чтобы не было затекания ВЧ на поверхность кабеля и не было помех ТВ. Можно поставить и две защёлки на обоих концах кабеля.
Следует учитывать также и качество передатчика. Вторая гармоника излучаемого сигнала должна быть хорошо подавлена, иначе на частоте 1 канала ТВ при непосредственной близости телевизора от трансивера (у меня он стоит на расстоянии в 1 м) могут появиться помехи на изображении. Если помехи будут, то следует улучшить режим работы выходного каскада передатчика или поставить на выходе фильтр против TVI.
Следует заметить, что помехи могут быть только на диапазоне 10 м и только на первом канале ТВ. При работе телевизора на других каналах помехи никогда не возникали.

Длина кабеля принципиального значения не имеет, хотя наука рекомендует применять длины кабеля, кратные рабочей полволны с учётом укорочения в кабеле. Это условие выполняется только для однодиапазонной антенны. У нас антенна многодиапазонная, поэтому на более низких частотах электрическая длина кабеля будет всегда меньше полволны, т.е. в случае неполного согласования с антенной обязательно будет реактивная компонента, которую нужно будет всё равно скомпенсировать тюнером при настройке антенны.
Кабель подключен к автоматическому антенному тюнеру Z-100.

При указанных размерах эффективность такой антенны не уступает полноразмерному квадрату более 1 дБ на диапазоне 10 метров.
Далее я попробовал ее согласование на более низких диапазонах. Прогнал по КСВ по уровню 1.5 и получил 27,780 мГц до 29.7 мГц. На диапазоне 15 метров от 20.620 до 21,500 мГц. На 20 метрах от 13,7 до 14,7 мГц. На диапазоне 40 метров от 6.9 до 7.6 мГц. На 80 метров от 3,625 до 3,88 мГц. Само собой, строится и на всех промежуточных диапазонах с аналогичными результатами.

Что касается эффективности на диапазонах. Тут вопрос сложный, потому как балун у меня стоит «кривой». Но по первым прикидкам на 15 метрах 70%, на 20 метров порядка 50%. Более низкие диапазоны само-собой будет ещё ниже. Но на приём работают хорошо.

Антенна является полностью согласованной в полосе частот от 28,5 до 34,7 МГц (частота резонанса получилась 31,7 МГц) и применение тюнера здесь не требуется. Результат вполне адекватный в соответствии с размерами антенны.
Тюнер нужен при работе в диапазоне от 28,0 до 28,5 МГц. Это тоже понятно, т.к. антенна короче, чем нужно для работы на этом диапазоне. Однако, раз согласование получилось, то получается, что косичка (фактически это симметричный фидер с волновым сопротивлением порядка 200 Ом) повысила сопротивление антенны с величины стандартных для рамок примерно 100 Ом до 200 Ом, а затем трансформатор разделил это на 4 и получилось просто 50 Ом. Это отрадно.
При снижении частоты заметных субрезонансов нет ни на частотах 24 МГц, ни на частотах 21 МГц, ни на 18 МГц, ни на 14 МГц. Следовательно, антенна не является резонансной для этих частот. Без применения тюнера здесь никак не обойтись.
В процессе измерений выяснилось, что есть два субрезонанса вблизи частот 17,2 и 6,6 МГц. Выглядит это примерно так:

Антенна для балкона

Ограждения балконов и лоджий квартир в многоэтажных домах можно уверенно использовать для установки антенны в случае, когда монтаж этого устройства на крышу дома невозможен. Сразу же хочется отметить, что балконная антенна коротковолнового (кв) диапазона не стоит в одном ряду по эффективности с базовыми антеннами, но несмотря на это, список ее возможностей достаточно широк для простого потребителя.

Общие характеристики

Приемник передачи сигнала диапазона СВ (по латински читается как си-би) относят к разряду коротковолнового. Это устройство открытого доступа, использование которого можно без специального разрешения.

Короткими называют электромагнитные излучения с длиной волны 10-100 м. Этой длине соответствует диапазон частоты 3-30 МГ. Волны си-би диапазона могут огибать здания, природные возвышенности и лесные массивы. Даже используя дешевые кабели для соединения антенны и радиостанции, потери мощности будут незначительные.

Низкие частоты объясняют не очень большие потери качества сигнала. Если сигнал стал хуже или вообще исчез, не торопитесь выбрасывать антенну. Прием сигнала диапазона си-би очень чувствителен ко многим факторам, среди которых отдельно стоит отметить время суток, погоду и степень солнечной активности.

Помехи возможны от промышленных установок, автомобильного зажигания, близкого расположения работающих бытовых приборов или разрядов грозы. Отсутствие окон и дверей (например, в подвале) или недостаточная их площадь может стать причиной плохого проникновения радиоволны на частотах си — би диапазона.

Еще один немаловажный фактор изменения качества сигнала – интерференция. Дело в том, что волны от одного и того же источника достигают устройства, принимающего сигнал, двигаясь по разным траекториям. Соответственно они имеют разную продолжительность движения и, как результат, разный уровень сигнала.

Возможно, нужны более габаритные антенны. Установив двухметровую антенну, можно поддерживать качественный прием сигнала в радиусе 5 км, а если смонтировать базовую антенну в городской квартире, принимая во внимание все помехи, сигнал будет приниматься на расстоянии до 20 км.

Что может влиять на стоимость балконной кв антенны:

  • мощность;
  • производитель;
  • количество возможных настроенных каналов;
  • диапазон прима сигнала.

Сборка антенны своими руками и особенности размещения

Чаще всего на балконах монтируют кВ антенны собственного изготовления. Такое устройство гораздо компактнее, чем устройство заводской сборки и имеет индивидуальные размеры, изначально ориентированные под определенные условия монтажа. Большинство балконных кВ антенн имеют небольшой вес. Благодаря чему их без опасений можно крепить на парапете или обрешетке балкона.

Перед тем как начать монтаж, стоит проверить, ловит ли антенна на балконе сигнал и в каком положении ее нужно зафиксировать, чтобы этот сигнал был качественным и без помех.

Собранный своими руками прибор приема радиосигнала может стать хорошей альтернативой кабельному телевидению. Для тех, кто пытается собрать такое устройство в первый раз, необходимо четко обозначить основные моменты, необходимые для сборки качественной балконной антенны:

  1. Компактные размеры собранного устройства.
  2. Устойчивость антенны к негативным погодным условиям.
  3. Хороший прием сигнала независимо от месторасположения устройства, принимающего сигнал.
  4. Понятная схема сборки и минимум денежных затрат.

Варианты сборки балконной антенны

Антенна из жестяных пивных банок

Этот вариант сборки довольно известный и наиболее простой в исполнении. Собранная таким образом антенна отлично принимает сигнал аналогового телевидения в ДМВ диапазоне, а в паре с цифровым ресивером и эфирный цифровой сигнал.

Потратив 10 минут свободного времени и минимальное количество денег, можно легко собрать антенну и вывесить ее на балконе или за окном.

Материалы для работы:

  • кабель с сопротивлением 75 Ом;
  • разъем под гнездо в ТВ;
  • деревянная планка длиной 0,5-0,8 м;
  • крепежные элементы (саморезы);
  • паяльник;
  • скотч и отвертка;
  • две жестяные банки из-под пива.
  1. Полимерную изоляцию на кабеле аккуратно надрезают и снимают, стараясь не касаться жил.
  2. Экран расплетается и отводится в сторону. Металлические волоски кабеля пропаиваются по всей длине оловом.
  3. На дно металлических банок из-под пива прикручиваются саморезы, на которые фиксируется экран и центральная жила.
  4. Банки с уже зафиксированными кабелями приматываются на деревянную планку скотчем таким образом, чтобы между ними оставалось расстояние в 7,5 см.
  5. На свободный край кабеля крепится разъем для телевизора.
  6. Готовую конструкцию крепят к ограждению или стене балкона.
Читать еще:  Что такое интерком в домофоне

Совет специалиста: если установка антенны из жестяных пивных банок планируется на открытом балконе, то все соединения и провода необходимо тщательно загерметизировать. Проще всего это сделать при помощи силиконового герметика.

Чтобы такая антенна работала и хорошо принимала сигнал, необходимо учесть некоторые моменты:

  • банки должны быть целыми, полулитровыми;
  • расстояние между банками должно быть точно 7,5 см;
  • банки должны быть расположены ровно по одной линии.

Антенна из фольги и картонной коробки

Особенностью такого устройства является то, что использовать его можно как на открытых, так и на закрытых лоджиях.

Для работы понадобятся:

  • картонная коробка из-под обуви;
  • фольга;
  • кабель;
  • скотч и быстросохнущий клей.

Собрать своими руками такую антенну очень просто:

  1. По размерам дна коробки вырезают кусок фольги.
  2. На дно короба наносится клей, а затем слой фольги. Покрытие должно получиться ровным, без бугорков и морщин.
  3. Вымеряют и отрезают два куска кабеля по 0,5 м.
  4. Каждый кабель с двух краев зачищается на 2 см.
  5. Разделяют жилы и экран кабеля. Жилы скручиваем таким образом, чтобы получилась восьмерка из двух кабелей с замкнутой фольгированной изоляцией. Приклеиваем полученную конструкцию к коробке скотчем, тщательно изолируя места скрутки.
  6. На свободном конце кабеля монтируется телевизионный штекер.

Коробку с антенной можно вынести на балкон, поставить на подоконник окна или вывесить за пределы лоджии. Главное, чтобы восьмерка из кабеля смотрела на передатчик сигнала или в его сторону.

Балконная антенна из алюминиевой или стальной проволоки

Для работы понадобится биметаллический провод диаметром 6 мм.

  1. Нарезаются два куска провода длиной по 1,8 м.
  2. Концы провода, незачищенные от оплетки, плющим.
  3. Подготовленный кабель сгибается в виде ромба с таким расчетом, чтобы каждая сторона составляла 0,45 м.
  4. В пластиковой пластине высверливается несколько отверстий, через которые в будущем будет крепиться кабель антенны.
  5. Крепежными метизами на пластине фиксируется ромб из кабеля.
  6. Соединяем коаксиальный кабель с ромбами по принципу: центральная жила на один ромб, а экран – на другой ромб.
  7. На обратной стороне коаксиального кабеля монтируется штекер для телевизора.
  8. Собранная конструкция фиксируется на деревянной планке и вывешивается на балконе.

Балконная антенна, изготовленная из ферритовой трубки

Тому, кто хоть раз в жизни держал в руках паяльник, не будет очень сложно сделать антенну на балкон, используя ферритовую трубку (элемент кабеля от мониторов и клавиатур компьютера).

Путем практических исследований было установлено, что ферритовые трубки реагируют реактивным импедансом на радиосигналы с длиной волны порядка 100 м. Широкополосный трансформатор на ферритовых трубках имеет достаточно неплохие частотные характеристики в рамках си-би диапазона. В совокупности эти свойства позволяют собирать кв антенну на свой балкон.

Пошаговая инструкция по сборке балконной кв антенны:

  1. Из нерабочего компьютера извлекается ферритовая трубка, на основе которой собирается широкополосный трансформатор.
  2. Для того, чтобы подтвердить рабочее состояние трансформатора на частотах 10-30 МГц, его вторичную обмотку подключают к резистору в 50 Ом. Если результат эксперимента отрицательный, то следует использовать в работе другую ферритовую трубку.
  3. В случае положительного результата проверки трансформатора, на место резистора подключаются половинки диполя. По итогу получается полуволновой диполь, включающий в себя провода без центрального изолятора, ферритовой трубки и коаксиального кабеля.

Балконная антенна си би диапазона 27 МГц

Компактная, не выступающая за края балкона конструкция не имеет удлинительной катушки, а противовесами выступают металлические части балкона (сварная решетка). Оплетка коаксиального кабеля присоединена к металлическим перилам балкона. Конденсатор одним выводом соединен с верхней точкой антенны, а другим – с нижней частью металлического парапета.

Полотно антенны выполнено из нескольких скрученных проводов (сечение значения не имеет). Концы вводов зачищаются и спиваются вместе. Конденсатор — керамический дисковый типа КПК -1. Нижний изолятор крепится к ограждению при помощи двух болтов, которые и обеспечивают контакт оплетки кабеля с металлическим парапетом. Настройка антенны происходит при помощи КВС – метра.

Чтобы осадки не попадали на конденсатор, после настройки антенны плату с конденсатором хорошенько изолируют полиэтиленом, а затем плотно приматывают к проводу, идущему от платы к верхнему балкону. Нижний край пакета стоит оставить свободным, чтобы внутри не накапливались капли конденсата.

Балконная антенна КВ диапазона — инструкция по изготовлению и настройке

Капитальные конструкции и ограждение балкона можно с успехом использовать для закрепления антенны в тех случаях, когда установка этого устройства на крышу здания по каким-либо причинам не представляется возможной. Конечно, балконная антенна КВ диапазона не сравнится по эффективности с базовой, но для многих задач ее возможности окажутся вполне приемлемыми. В данной статье мы подробно рассмотрим ряд вопросов, связанных с работой такого рода антенн, и научимся делать их самостоятельно.

Лови волну

Сегодня балконные антенны очень часто можно видеть на фасадах городских многоэтажек. Почти все из них сконструированы для работы в коротковолновом диапазоне. С помощью таких антенн можно принимать сигналы радио- и телевещания, они же позволяют пользоваться радиостанциями для любительской или коммерческой (профессиональной) радиосвязи. Следует отметить, что прием радиосигналов такие устройства осуществляют лучше, чем передачу.

Самодельную балконную КВ антенну всегда можно зафиксировать на элементах металлической обрешетки балконного ограждения, поскольку она имеет небольшой вес и малые габаритные размеры. Только сначала следует убедиться, что устройство достаточно четко получает необходимый вам сигнал. Дело в том, что из-за экранирующих свойств здания балконная антенна эффективно работает только в некоторых направлениях, и если ваш балкон или лоджия «смотрит» в противоположную от источника сигнала сторону, она может оказаться абсолютно бесполезной.

Какие радиоволны называют короткими? К этой категории относится электромагнитное излучение с длиной волны от 10 до 100 м. Этим длинам соответствует частотный диапазон 3 – 30 МГц. Замечательным свойством этих радиоволн является их способность отражаться от поверхности земли и верхних слоев атмосферы, практически не теряя при этом мощности. Благодаря этому волна как бы обтекает поверхность планеты, что дает возможность передавать сигналы на большие расстояния.

Если вы заметили ухудшение качества связи, не торопитесь сдавать антенну в утиль. Радиосвязь на коротких волнах весьма чувствительна ко многим факторам, среди которых основными являются время суток, погодные условия и характер солнечной активности. На прием и передачу сигнала балконной антенной, которая уступает по своим возможностям базовой, эти факторы влияют особенно заметно. Еще одна причина изменения уровня сигнала – интерференция. Волны от одного и того же источника достигают антенны по разным траекториям, имеющим, соответственно, различную продолжительность. Этим и обусловлено данное явление.

О том, как хранить велосипед на балконе, читайте на нашем сайте. Что обязательно нужно сделать перед длительным хранением.

Про самостоятельное изготовление шкафа на балконе читайте тут. Делаем шкаф из гипсокартона по шагам.

Различные способы самостоятельной сборки инфракрасного обогревателя описаны на этой странице.

Конструируем антенну для КВ-диапазона

Те, у кого рука поутру вместо зубной щетки тянется к паяльнику, наверняка заинтересуются тем, как сделать самодельную антенну из подручных материалов. Прежде всего, нам понадобится ферритовая трубка – экранирующий элемент кабелей от мониторов и клавиатур. Кто-то из радиолюбителей случайным образом обнаружил, что такие трубки реагируют реактивным импедансом в пределах нескольких сотен Ом на радиосигналы с длиной волны чуть менее 100 м. В то же время широкополосный трансформатор на подобных трубках демонстрирует неплохие частотные характеристики в рамках коротковолнового диапазона. Вот эти свойства ферритовых трубок и помогут нам сконструировать кв антенну на балкон или лоджию. Для этого необходимо следовать пошаговой инструкции:

  1. Из ферритовой трубки, находящейся в кабеле отжившего свое компьютерного девайса, делаем широкополосный трансформатор.
  2. Чтобы удостовериться, что трансформатор работает на частотах от 10 до 30 МГц, его вторичную обмотку следует подключить к 50-омному резистору. Если результат получился отрицательный, необходимо взять другую ферритовую трубку.
  3. Если трансформатор работает должным образом, вместо резистора подключаем половинки диполя. Таким образом, в нашем распоряжении окажется полуволновой диполь, состоящий из лишенного центрального изолятора провода, на который надета ферритовая трубка с витком связи от питающей «коаксиалки».

Самодельная антенна на балконе

После установки на балконе такая самодельная КВ антенна демонстрирует хороший прием сигналов с частотой от 14 до 28 МГц.

Про настенные сушки для белья читайте в нашей статье. В ней также представлены и другие модели, такие как напольные и потолочные.

Если вы задаетесь вопросом: «Что делать с пожарной лестницей на балконе?», то ответ на него вы найдете на нашем сайте.

Настраиваем любительскую связь

На территории Российской Федерации открытыми являются два радиочастотных диапазона:

диапазон CB (буквы латинские, маркировка читается как «си-би»), являющийся коротковолновым;

диапазон PMR или LPD, являющийся ультракоротковолновым.

Открытыми их называют потому, что ими можно пользоваться без специального разрешения. Правда, есть одна оговорка: коммерческое использование PMR-диапазона не допускается.

Волны CB-диапазона (27 МГц) способны огибать здания, естественные возвышенности и лесные массивы. Для них характерны незначительные потери, поэтому подключение антенны к радиостанции можно осуществить посредством даже дешевых марок кабеля. Установка базовых антенн для работы в CB-диапазоне не противоречит законодательству.

Для частот CB диапазона характерен эффект дальнего прохождения, который вызывается изменениями в солнечной активности или в состоянии магнитного поля нашей планеты. Он заключается в том, что сигнал от удаленного на 10 – 15 тыс. км источника принимается более четко, чем от станции, работающей в нескольких километрах.

Сигналы ультракоротковолнового диапазона (PMR и LPD) передаются на частоте от 433 до 446 МГц. Мобильная радиостанция, работающая на LPD-диапазоне, отлично подойдет для организации связи, к примеру, между офисом и складом. В отличие от оборудования, «заточенного» под CB-диапазон, такие станции поддерживают многоканальный режим связи и оснащаются очень эффективными встроенными антеннами. Кроме того, LPD-станции могут использоваться для организации связи в пределах здания, причем их сигналы смогут достигать даже подвального помещения.

Совет: Для прослушивания сигналов, поступающих от радиостанций других радиолюбителей, и общения с ними наилучшим образом подойдет радиостанция с АМ/ЧМ и базовой антенной CB. Такое оборудование даст вам возможность слушать как местные станции, так и зарубежное радиовещание.

КВ антенны для радиолюбителей своими руками

Работ различных современных средств связи невозможна без таких устройств приема и передачи радиоволн, как коротковолновые антенны (сокращенно кв антенны). Востребованность и популярность данных устройств обусловлены большим разнообразием их видов, а также возможностью самостоятельного изготовления. Особенно распространены они в любительской радиосвязи с разрешенным диапазоном для вещания от 1,81 до 29,7 МГц.

Диполь Герца

Диполь Герца (полуволновой вибратор) – простейшее устройство данного вида, состоящее из вертикальной опоры и двух плеч общей длиной 1/2 от принимаемой или излучаемой волны. Так, при длине волны 160 метров длина двух плеч диполя должна быть 80 метров. При монтаже на крыше высотного дома вертикальные стойки не используют, закрепляя плечи диполя на коротких опорах.

Читать еще:  Установка замка на калитку из профнастила

Укороченный диполь Герца

Такая антенна кв отличается от предыдущей более короткой длиной плеч (до 1/5 от длины принимаемой или излучаемой волны), а также установленными на них катушками индуктивности и концевыми емкостными нагрузками в виде металлических дисков или «звездочек» из проводов или проволоки.

Спиральные антенны

Классическое устройство данного вида («Спираль Тесла») состоит из двух спиралей, расположенных на крестовинах, соединенных между собой перемычкой (траверсом).

Питание антенны

Соединяют такое устройство с трансивером (приемо-передающей аппаратурой) толстым коаксиальным кабелем с волновым сопротивлением 50-75 Ом.

Сборка антенны

Собирают небольшое устройство данного вида, наматывая две плоские спирали диаметром 90 см на каркас из полипропиленовой трубы, состоящий из двух крестовин и соединяющей их 90-92-сантиметровой перекладины (траверса). В качестве материала для спиралей используют одножильный изолированный медный провод диаметром 1,5 мм.

Трансформатор

Для данного устройства используют воздушный трансформатор с рабочим диапазоном волн от 10 до 100-160 метров. Делают его, наматывая на полый 140-миллиметровый каркас диаметром 25 мм 16 витков сдвоенного провода толщиной 1,5 мм. Длина намотки провода при этом должна быть 95-100 мм.

Настройка антенны

Процесс настройки включает в себя следующие операции:

  • Настройка КВС (коэффициента стоячей волны) – выполняется при помощи специального прибора или зажимами-крокодильчиками, фиксируемыми на спиралях вибратора и перемещаемыми по ним, что приводит к изменению положения точки питания. Полученное в процессе настройки на найденной частоте значение КВС должно быть в пределах 1,0-1,2.
  • Настройка частоты резонанса – осуществляется изменением длины проводов вибраторов с помощью тех же зажимов, что и в предыдущем пункте. Настройку производят, передвигая зажимы по изолированному проводу спиралей.

Усиление антенны, полоса пропускания и угол излучения

Размещают спиральную передающую антенну горизонтально на высоте, равной 1/8 длины излучаемой ею волны.

Магнитные антенны

Наиболее распространенной конструкцией кв антенны является магнитная-рамочная петля (magnetic loop), состоящая из:

  • Дюралюминиевого или медного излучающего кольца диаметром 25-80 см;
  • Петли связи, диаметр которой в 5 раз меньше, чем у излучающего кольца;
  • Питающего кабеля (фидера) с волновым сопротивлением 50 Ом;
  • Мощного конденсатора настройки резонансной частоты.

Устанавливают такие простые самодельные передающие устройства как на высоких мачтах, крышах многоэтажек, так и на балконах или подоконниках квартир. Благодаря настроечному конденсатору, способному работать при мощности до 100 Вт, такие радиолюбительские коротковолновые антенны работают в диапазонах от 1,8 до 27 Мгц.

Емкостные антенны

Многодиапазонная антенна

Многодиапазонная антенна – устройство, позволяющее производить вещание во всех разрешенных для любителей диапазонах коротких волн. Благодаря данному свойству, многодиапазонки приобрели большую популярность и распространение.

Одна из многодиапазонок типа UA1DZ имеет следующую конструкцию:

  • Вибратор длиной 9,3 м
  • З-х метровая подставка;
  • 4-5 оттяжек;
  • 10-14 дополнительных гибких противовесов-оттяжек длиной 9,4 м.

Соединение таких антенн и передатчиков производят при помощи коаксиального кабеля на 50 Ом.

Основными недостатками, которыми обладают такие многодиапазонные конструкции, являются их громоздкость, высокая парусность и риск поражения молнией при установке на крыше высотного дома или другой многоэтажной постройки.

Вертикальная антенна (Ground Plane)

Вертикальные антенны типа Ground Plane – устройства, предназначенные для вещания на диапазонах от 14 до 24-28 Мгц. Основными составляющими таких вертикальных кв антенн являются 2-х метровая мачта, дюралевый вибратор длиной от 2 до 5 метров, 4-5 противовесов длиной 2,5-3 метра и питающий коаксиальный 50-ти омный кабель.

Устанавливают их как на крышах высоток, так и на фронтонах частных домов.

Укороченная дипольная антенна

Самое простое устройство данного вида на 7 мгц представляет собой конструкцию, состоящую из следующих частей:

  • Разделенный на два 3-х метровых плеча проволочный вибратор с изоляторами и оттяжками на концах. В качестве изоляторов используют небольшие кусочки текстолита, для оттяжек применяют прочный бельевой капроновый шнур.
  • Две удлинительных 140-ка витковых катушки из медного провода толщиной 0,5-0,6 мм;
  • Центральный узел с трансформатором (балуном);
  • Фидер – питающий коаксиальный кабель на 50 Ом.

Используют такую укороченную диполь, как в стационарных, так и в полевых условиях, закрепляя ее на высоте от 3 до 4 метров.

На заметку. Для того чтобы произвести настройку такого устройства по резонансу, необходимо равномерно укорачивать длину расположенных горизонтальных или под углом плеч вибратора. После изменения длины плеча укорачивающая ее оттяжка крепится к ближайшему дереву или другой устойчивой опоре.

Вертикальная кв антенна своими руками

Наиболее популярны для самостоятельного изготовления такие передающие коротковолновые устройства, как вертикальные антенны.

Наиболее простую и эффективную из них делают следующим образом:

  1. В землю вкапывают деревянный столбик высотой 2,5-3 метра;
  2. На вкопанном столбике при помощи саморезов закрепляют распределительную коробку;
  3. В закрепленной коробке помещают высокочастотный дроссель – катушку с намотанными на нее витками изолированного коаксиального кабеля;
  4. К выходу дросселя подключают двухжильный многопроволочный медный кабель сечением 2 мм;
  5. Провод продевают через пропускные кольца дешевого 6-ти метрового углепластикового удилища;
  6. Конец провода закрепляют на вершинке удилища при помощи обычного пластикового хомута-стяжки;
  7. Посередине удилища закрепляют круглую площадку с проволочными оттяжками;
  8. На верхней части столба крепят 2 клипсы и один хомут-держатель (КТР) для полипропиленовых труб диаметром 32 мм;
  9. При помощи клипс и держателя удилище с излучателем (продетым сквозь пропускные кольца проводом) закрепляется на столбе;
  10. Оттяжками мачта с излучателем выравнивается и надежно фиксируется. Оттяжки при этом закрепляются на устойчивых, расположенных рядом столбах, деревьях, вкрученных в несущие конструкции зданий и капитальных построек крюках.

Питающий провод для кв антенн такого вида используют с волновым сопротивлением 50 Ом.

Обслуживание такого устройства сводится к периодической проверке целостности излучателя путем его прозвонки мультиметром, замене сломанных ветром колен мачты, корректировке натяжения оттяжек.

Выбор первого кв трансивера

При выборе первого передающего устройства (трансивера) начинающим радиолюбителям необходимо учитывать:

  • Габариты и вес – радиостанция должна иметь такие размеры и вес, чтобы ее можно достаточно легко переносить в руках или походном рюкзаке.
  • Функционал – для начинающего радиолюбителя достаточно трансивера, имеющего небольшое количество основных настроек (резонансная частота, мощность, КСВ);
  • Надежность и наличие гарантии – как и любая другая аппаратура, коротковолновая радиостанция должна иметь гарантийный срок обслуживания;
  • Возможность программирования аппаратуры с использованием персонального компьютера.

Не рекомендуют начинающим радиолюбителям приобретать дорогостоящие и очень сложные в эксплуатации, обслуживании коротковолновые радиостанции. Новичку, заинтересовавшемуся радиолюбительством, будет очень тяжело разобраться в такой аппаратуре, при утрате интереса к данному делу продажа такой дорогостоящей радиостанции за ту же сумму, что она была куплена, будет очень затруднительной.

Другие конструктивы антенн

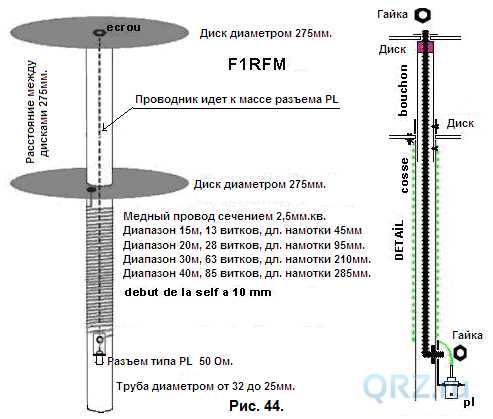

Из других конструкций антенн кв диапазона внимание заслуживает вертикальный спиральный полуволновой вибратор для волн длиной 80 метров, состоящий из:

  • 120-ти сантиметровой спирали из медного изолированного провода диаметром 1-1,5 мм;
  • Траверса высотой 150 см;
  • Противовеса длиной не менее 80 см;
  • Согласующего устройства;
  • Высокочастотного автотрансформатора;
  • Питающей линии из коаксиального кабеля с волновым сопротивлением 50 Ом.

Применяют такие вертикальные антенны в условиях ограниченного пространства небольших приусадебных участков, на крышах многоэтажных домов и других высотных построек.

Простейшие самодельные антенны

Самыми простыми в изготовлении коротковолновыми устройствами из описанных выше являются:

  • Магнитно-рамочная петля;
  • Штыревая антенна;
  • Укороченная диполь;
  • Полноразмерная диполь.

Изготовить их можно самостоятельно из подручных недорогих материалов, не используя при этом специальные инструменты и оборудование.

Немного слов о коротковолновиках

Коротковолновики – радиолюбители, занимающиеся вещанием в коротковолновом диапазоне. Занимающиеся конструированием, изготовлением и ремонтом передающих устройств люди проводят сеансы связи из различных уголков планеты. При этом для каждого из них достижением считается самая дальняя точка, с которой был проведен сеанс радиосвязи.

На заметку. Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых диапазонах со следующей длиной волн: 2200 м, 160 м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м. Использование высокочастотных диапазонов запрещено.

Антенны мобильных телефонов

Еще не так давно во многих моделях мобильных телефонов использовались достаточно крупные для данных устройств направленные антенны. Однако по мере развития телекоммуникационных технологий работа мобильных средств связи постепенно перешла из коротковолнового в вч диапазоны до 2500 МГц. Такая рабочая частота соответствует длине волны всего 12 см, благодаря чему для проведения эффективных сеансов связи достаточно небольшого встроенного в телефон передающего устройства.

Таким образом, правильно собранная, установленная и настроенная коротковолновая антенна – это залог устойчивой и качественной связи с живущими в самых отдаленных уголках планеты радиолюбителями. Благодаря большому разнообразию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено практически в любом доступном месте: на крыше, балконе и даже внутри жилого помещения.

Видео

Установка балконной кв антенны

Балконная антенна является наилучшим вариантом в том случае, если установка уличного аналога на крыше здания по каким-либо причинам невозможна. Дело в том, что крыша многоквартирного дома является общедомовым имуществом и находится в ведении управляющей компании.

Поэтому доступ к ней может быть ограничен, а для установки антенны следует получить разрешение управляющей организации (что не всегда удаётся). Единственным вариантом уличного размещения принимающего устройства в этом случае остаётся балкон.

Преимущества уличных антенн перед комнатными

Балконные КВ антенны могут использоваться как для приёма сигналов телевизионных и радиостанций, так и для передачи таковых. Также с помощью балконной КВ антенны можно устанавливать связь между любительскими радиостанциями.

Как давно замечено, антенны, вынесенные на улицу, работают гораздо эффективнее своих комнатных аналогов. Это связано с целым рядом физических особенностей распространения радиоволн в пространстве. Распространение радиоволны в замкнутом помещении значительно отличаются от их движения на открытом пространстве.

Внутри помещения могут возникать помехи, поэтому балконная антенна принимает сигнал намного лучше

Внутри помещения, вследствие многократного их отражения от стен и предметов происходит эффект интерференции – наложения волн друг на друга. При этом часто наблюдается хаотичное усиление или уменьшение сигнала, в результате чего возникают помехи.

Влиять на качество приёма комнатных антенн могут самые незначительные, казалось бы, факторы – место установки ТВ или радиоприёмника, перемещение людей по комнате и т.д.

Также стены здания существенно гасят радиосигнал, особенно это касается монолитных железобетонных или панельных домов: входящая в конструкцию стен и перекрытий металлическая арматура создаёт экран, мешающий нормальному распространению радиоволн. Всех этих недостатков лишены антенны, установленные на открытом пространстве – вне помещений.

Однако установка принимающего устройства на крышах в последнее время значительно ограничена ввиду того, что они находятся в ведении управляющих компаний.

Несанкционированная установка тв-антенны может привести к нежелательному конфликту с эксплуатирующей организацией.

Как итог – всё больше жильцов современных многоэтажек размещают принимающие антенны на собственных балконах и лоджиях.

Особенности работы коротковолновых антенн

Коротковолновую антенну сегодня можно либо приобрести в специализированных магазинах, либо смастерить своими руками. Правда, для того, чтобы созданное вами устройство отлично работало, следует обладать некоторыми познаниями в радиоэлектронике.

Короткие волны также именуются декаметровыми из-за длины волны в 10 — 100 м. Диапазон частот декаметровых волн составляет от 3 до 30 мегагерц. Главная их особенность состоит в том, что при отражении от ионосферы и земли КВ-волны несут минимальные потери. Как следствие они способны распространяться на достаточно большие расстояния, сохраняя хороший сигнал.

Читать еще:  Алюминиевый профиль радиаторный

Среди особенностей КВ-волн можно отметить, что качество их приёма может зависеть от некоторых факторов:

  • уровня солнечной активности. Солнечное радиоизлучение может вносить незначительные помехи, ухудшая качество работы принимающей аппаратуры;
  • времени суток. Замечено, что короткие волны лучше всего распространяются в светлое время суток, в то время как ночью лучше всего происходит распространение волн длинного диапазона;
  • погодных условий. Низкая облачность и туман могут несколько ослаблять передающую мощность коротковолновых станций.

Все перечисленные факторы особенно заметно влияют на работу балконных антенн. Поэтому устанавливая принимающие КВ конструкции на свой балкон, следует быть готовым к некоторым особенностям их работы. Коротковолновые антенны также не могут использоваться для установки связи с космическими аппаратами из-за того, что КВ-волны не могут проникать сквозь ионосферу земли.

По этой причине такие устройства невозможно использовать для приёма сигнала от телевизионных спутников. Во время приёма сигнала в короткометровом диапазоне могут возникать некоторые проблемы также из-за того, что КВ-волны распространяются по различным траекториям. Как следствие – возникновение «замирания» или кратковременного исчезновения сигнала.

Но несмотря на все эти мелкие неудобства, коротковолновые устройства дают массу преимуществ, главное из которых – возможность приёма качественного сигнала от удалённых радиостанций и возможность устойчивого общения между удалёнными друг от друга радиолюбителями.

Сборка и монтаж коротковолновой антенны

Если вы имеете некоторый опыт в радиомеханике, то вполне возможно создать коротковолновую антенну своими руками. Допустим, нам нужно принимающее устройство на 7 МГц.

Для его создания в первую очередь нам понадобится ферритовая трубка. Найти её можно в отработавших свой век компьютерных клавиатурах или мониторах. В находящихся там кабелях ферритовая трубка используется для подавления помех.

Как было замечено неким радиолюбителем, подобные ферритовые трубки реагируют на волны КВ диапазона реактивным импедансом (ёмкостным и индуктивным сопротивлением) силой в диапазоне нескольких сотен Ом. Подробнее о сборке и монтаже простой антенны смотрите в этом видео:

Данные свойства ферритовых трубок позволяют создать своими руками КВ антенну на балкон. Из данной трубки собираем широкополосный трансформатор с коэффициентом трансформации 1:1. Это будет основным элементом нашей будущей балконной антенны. В радиотехнике такой трансформатор обозначается английской аббревиатурой BALUN – от balanced-to-unbalanced transformer, что переводится как «сбалансированный – несбалансированный трансформатор».

Чтобы определить рабочий диапазон получившегося балуна, нагружаем его вторичную обмотку через 50-омный резистор высокочастотным мостом. Если диапазон не соответствует нужному нам (7 МГц), то берём другую трубку, пока не получим необходимый показатель частоты.

После этого заменяем резистор на две половинки диполя. В итоге у нас получается диполь полуволновой длины, лишённый центрального изолятора. В ферритовую трубку же продевается в виде петли питающий коаксиальный кабель.

Крепление КВ-антенны на балконе

Форма КВ-антенны может быть самой различной. Наиболее распространены:

  1. Мачтовый вариант. При этом антенна на балконе устанавливается на некой мачте («удочке»). Выглядит такой вариант, как стандартная антенная конструкция, в центре которой расположен трансформатор (балун), а в стороны от него расходятся диполи, улавливающие радиоволны. Мачта крепится к ограждению лоджии либо вертикально, либо выносится под некоторым углом за ограждения. Наиболее эффективное расположение вы сможете установить опытным путём.
  2. «Квадрат». Это самый эффективный вариант конструкции, позволяющий значительно повысить чувствительность устройства и уменьшить побочные шумы. Такая конструкция рекомендуется для «шумных» (в смысле радиопомех) районов, расположенных в центре города. Устанавливаться такая антенна КВ может на балконные ограждения, прикрепляясь к ним при помощи любых подручных креплений.

При этом нижняя часть «квадрата» (а если быть точнее – прямоугольника) соединяется с перилами ограждения, создавая контур заземления. Верхняя часть представляет собственно улавливающее полотно антенны. Общая длина его должна быть не менее семи метров. Для этого придётся смонтировать конструкцию, идущую по периметру проёма лоджии, вдоль её потолка и боковых стен. О том, как крепить антенну на балкон, смотрите в этом видео:

Если перила вашей лоджии лишены металлических поручней, нижнюю, «холодную» часть конструкции, будет необходимо заземлить на любую металлическую часть балконной арматуры. Если ничего металлического в конструкции лоджии найти не удалось, допустимо будет «найти» арматурный металл с помощью перфоратора. Другой вариант – провести провод заземления в квартиру и подключить его к контуру заземления электрической проводки.

При подключении заземления соблюдайте осторожность, во избежание короткого замыкания, либо поражения электрическим током.

Но поскольку уж вы взялись за самостоятельное изготовление такого достаточно сложного технического устройства, как КВ-антенна, то перепутать «землю» с «фазой» в схеме электропроводки вы вряд ли сможете.

В итоге мы получаем вполне надёжно работающую принимающую – передающую антенну, работающую в коротковолновом диапазоне на частоте 7 МГц. Основное её преимущество – это отличная работа в любом районе города, несмотря на наличие большого количества фоновых шумов. Ведь основное предназначение таких конструкций – улучшение качества приёма радиоволн.

Балконная антенна КВ диапазона — инструкция по изготовлению и настройке

Капитальные конструкции и ограждение балкона можно с успехом использовать для закрепления антенны в тех случаях, когда установка этого устройства на крышу здания по каким-либо причинам не представляется возможной. Конечно, балконная антенна КВ диапазона не сравнится по эффективности с базовой, но для многих задач ее возможности окажутся вполне приемлемыми. В данной статье мы подробно рассмотрим ряд вопросов, связанных с работой такого рода антенн, и научимся делать их самостоятельно.

Лови волну

Сегодня балконные антенны очень часто можно видеть на фасадах городских многоэтажек. Почти все из них сконструированы для работы в коротковолновом диапазоне. С помощью таких антенн можно принимать сигналы радио- и телевещания, они же позволяют пользоваться радиостанциями для любительской или коммерческой (профессиональной) радиосвязи. Следует отметить, что прием радиосигналов такие устройства осуществляют лучше, чем передачу.

Самодельную балконную КВ антенну всегда можно зафиксировать на элементах металлической обрешетки балконного ограждения, поскольку она имеет небольшой вес и малые габаритные размеры. Только сначала следует убедиться, что устройство достаточно четко получает необходимый вам сигнал. Дело в том, что из-за экранирующих свойств здания балконная антенна эффективно работает только в некоторых направлениях, и если ваш балкон или лоджия «смотрит» в противоположную от источника сигнала сторону, она может оказаться абсолютно бесполезной.

Какие радиоволны называют короткими? К этой категории относится электромагнитное излучение с длиной волны от 10 до 100 м. Этим длинам соответствует частотный диапазон 3 – 30 МГц. Замечательным свойством этих радиоволн является их способность отражаться от поверхности земли и верхних слоев атмосферы, практически не теряя при этом мощности. Благодаря этому волна как бы обтекает поверхность планеты, что дает возможность передавать сигналы на большие расстояния.

Если вы заметили ухудшение качества связи, не торопитесь сдавать антенну в утиль. Радиосвязь на коротких волнах весьма чувствительна ко многим факторам, среди которых основными являются время суток, погодные условия и характер солнечной активности. На прием и передачу сигнала балконной антенной, которая уступает по своим возможностям базовой, эти факторы влияют особенно заметно. Еще одна причина изменения уровня сигнала – интерференция. Волны от одного и того же источника достигают антенны по разным траекториям, имеющим, соответственно, различную продолжительность. Этим и обусловлено данное явление.

О том, как хранить велосипед на балконе, читайте на нашем сайте. Что обязательно нужно сделать перед длительным хранением.

Про самостоятельное изготовление шкафа на балконе читайте тут. Делаем шкаф из гипсокартона по шагам.

Различные способы самостоятельной сборки инфракрасного обогревателя описаны на этой странице.

Конструируем антенну для КВ-диапазона

Те, у кого рука поутру вместо зубной щетки тянется к паяльнику, наверняка заинтересуются тем, как сделать самодельную антенну из подручных материалов. Прежде всего, нам понадобится ферритовая трубка – экранирующий элемент кабелей от мониторов и клавиатур. Кто-то из радиолюбителей случайным образом обнаружил, что такие трубки реагируют реактивным импедансом в пределах нескольких сотен Ом на радиосигналы с длиной волны чуть менее 100 м. В то же время широкополосный трансформатор на подобных трубках демонстрирует неплохие частотные характеристики в рамках коротковолнового диапазона. Вот эти свойства ферритовых трубок и помогут нам сконструировать кв антенну на балкон или лоджию. Для этого необходимо следовать пошаговой инструкции:

  1. Из ферритовой трубки, находящейся в кабеле отжившего свое компьютерного девайса, делаем широкополосный трансформатор.
  2. Чтобы удостовериться, что трансформатор работает на частотах от 10 до 30 МГц, его вторичную обмотку следует подключить к 50-омному резистору. Если результат получился отрицательный, необходимо взять другую ферритовую трубку.
  3. Если трансформатор работает должным образом, вместо резистора подключаем половинки диполя. Таким образом, в нашем распоряжении окажется полуволновой диполь, состоящий из лишенного центрального изолятора провода, на который надета ферритовая трубка с витком связи от питающей «коаксиалки».

Самодельная антенна на балконе

После установки на балконе такая самодельная КВ антенна демонстрирует хороший прием сигналов с частотой от 14 до 28 МГц.

Про настенные сушки для белья читайте в нашей статье. В ней также представлены и другие модели, такие как напольные и потолочные.

Если вы задаетесь вопросом: «Что делать с пожарной лестницей на балконе?», то ответ на него вы найдете на нашем сайте.

Настраиваем любительскую связь

На территории Российской Федерации открытыми являются два радиочастотных диапазона:

диапазон CB (буквы латинские, маркировка читается как «си-би»), являющийся коротковолновым;

диапазон PMR или LPD, являющийся ультракоротковолновым.

Открытыми их называют потому, что ими можно пользоваться без специального разрешения. Правда, есть одна оговорка: коммерческое использование PMR-диапазона не допускается.

Волны CB-диапазона (27 МГц) способны огибать здания, естественные возвышенности и лесные массивы. Для них характерны незначительные потери, поэтому подключение антенны к радиостанции можно осуществить посредством даже дешевых марок кабеля. Установка базовых антенн для работы в CB-диапазоне не противоречит законодательству.

Для частот CB диапазона характерен эффект дальнего прохождения, который вызывается изменениями в солнечной активности или в состоянии магнитного поля нашей планеты. Он заключается в том, что сигнал от удаленного на 10 – 15 тыс. км источника принимается более четко, чем от станции, работающей в нескольких километрах.

Сигналы ультракоротковолнового диапазона (PMR и LPD) передаются на частоте от 433 до 446 МГц. Мобильная радиостанция, работающая на LPD-диапазоне, отлично подойдет для организации связи, к примеру, между офисом и складом. В отличие от оборудования, «заточенного» под CB-диапазон, такие станции поддерживают многоканальный режим связи и оснащаются очень эффективными встроенными антеннами. Кроме того, LPD-станции могут использоваться для организации связи в пределах здания, причем их сигналы смогут достигать даже подвального помещения.

Совет: Для прослушивания сигналов, поступающих от радиостанций других радиолюбителей, и общения с ними наилучшим образом подойдет радиостанция с АМ/ЧМ и базовой антенной CB. Такое оборудование даст вам возможность слушать как местные станции, так и зарубежное радиовещание.

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
