Монтаж ворот херман

Ворота Hormann: рекомендации по монтажу

Секционные ворота немецкого производства имеют массу преимуществ, благодаря которым пользуются высоким спросом у потребителей. Их конструкция продумана до мелочей, а монтаж и установка ворот херман по силам даже начинающим мастерам. Следуя инструкции, можно самостоятельно поставить ворота за несколько часов и сэкономить на услугах специалистов.

Подготовительный этап

Преимуществом ворот данного бренда является их универсальность: они подходят для проемов любой конфигурации, не занимают много места в помещении, надежно закрывают вход. Чтобы добиться максимальной герметичности, необходимо грамотно подготовить проем. Крепление конструкции требует идеально ровной поверхности стен около проема, ведь даже малейшие зазоры между стенами и несущими элементами ворот существенно снижают плотность и надежность фиксации.

Проем ворот приводят в порядок до процесса монтажа, чтобы не повредить ворота. Если облицовка имеет неприглядный вид, трещины или сколы, ее начисто снимают, а проем оштукатуривают заново. Если стены из пеноблока или газосиликатные, рекомендуется укрепить проем стальным каркасом, чтобы при движении конструкция не расшатывалась. Если же помещение выполнено из прочных материалов, такой каркас не нужен. Очень важно, чтобы поверхность стен по обе стороны проема и притолока находились в одной плоскости, а также, чтобы отсутствовали отклонения по горизонтали и вертикали.

Подготовка проема – основные параметры

Линию пола тоже следует проверить с помощью уровня и при необходимости выровнять, поскольку от этого зависит плотность примыкания нижней кромки ворот. Желательно очистить помещение от громоздких предметов, а также коммуникаций или приборов. Основа ворот будет собираться на полу, поэтому должно быть достаточно свободного места. Итак, если помещение свободно, все поверхности оштукатурены и выровнены, можно приступать к монтажу.

Разметка под ворота и сборка направляющих

Перед началом установки следует проверить комплектацию ворот и наличие необходимых инструментов.

Для монтажа понадобятся:

  • измерительные инструменты;
  • уровень;
  • пассатижи и крестовая отвертка;
  • болгарка;
  • электродрель и перфоратор;
  • гаечные ключи;
  • набор сверл, бур.

Ворота Hormann укомплектованы своими крепежами; кроме того, саморезы уже наполовину вкручены в детали ворот, так что при установке достаточно их просто плотно затянуть. Ворота распаковываются, раскладываются на полу для сборки. Чтобы разметить линию фиксации, берут планку профиля и горизонтально прикладывают к стене на высоте 1 метр от пола. Карандашом прочерчивают линию с обеих сторон проема. Линии должны быть строго горизонтальными и находиться на одном уровне.

Теперь необходимо собрать направляющие в горизонтальном положении, чтобы избежать деформации каркаса. С нащельника снимают резинку и прикручивают его к направляющей саморезами. Следующей крепится нижняя планка. Вертикальные профили имеют метки, которые располагаются на расстоянии 1 м от нижней поверхности; при монтаже и фиксации направляющих к стене, метки состыковываются с ранее начерченной линией. На уровне отметки просверливают отверстия и слегка фиксируют профили, после чего выравнивают их по вертикали и плотно прикручивают к стене.

Фиксация профилей к поверхности

Сверху и снизу направляющие крепят саморезами, а нащельник фиксируют на притолоке. Далее идут горизонтальные профили: к направляющим прикручивают пластиковый уголок, дугообразную планку и слегка наживляют все это болтами. Потом на конце горизонтальных профилей закрепляют удерживающую планку, выравнивают направляющие по уровню и плотно фиксируют конструкцию болтами. Под потолком помещения должен получиться прямоугольник из профилей и планки с одинаковыми диагоналями.

Крепление полотна и регулировка механизмов

После фиксации несущего каркаса установка и монтаж ворот включают не менее ответственные этапы: сборку панелей, крепление и регулировку удерживающих механизмов. Сначала сверху направляющих устанавливаются ролики, монтируется фиксатор для троса и крепежи натяжки пружин. Здесь есть некоторые нюансы: при высоте ворот 2,25м и более, крепежи устанавливаются на полметра ниже края направляющих и полностью не закручиваются. При высоте меньше 2,25 м крепежи располагают внизу профилей и сразу закручивают болты.

После этого приступают к сборке секций: полотно распаковывают, на нижнюю секцию одевают уплотнитель из резины. Далее нужно собрать и закрепить нижний ролик, зафиксировать тросы, петли с саморезами, и вставить нижнюю панель в направляющие. Следующей ставится средняя секция, скрепляется с нижней петлями и саморезами, потом точно так же монтируется верхняя панель. Роликами отрегулировать максимально плотное прилегание полотна к проему и легкость прокручивания, а также вставить в нижнюю секцию ручку. Чтобы установить пружинный механизм, полотно фиксируют в поднятом положении. Тросы протягивают через ролики с пружиной и затягивают в улавливатель.

Для невысоких ворот пружину натягивают в открытом положении створок и просто защелкивают держатель. Если ворота высокие, необходима дополнительная регулировка крепежей натяжки пружин. Пружина и фиксатор обязательно должны располагаться у верхнего отверстия крепежей, потом ее натягивают не более 2 см и защелкивают. Чтобы проверить натяжение, полотно нужно немного опустить и оставить в приоткрытом положении. Если оно не двигается, все сделано верно. При опускании ворот пружину натягивают, а если полотно произвольно поднимается – пружину слегка отпускают.

Установка пружинного механизма

После регулировки пружины плотно закручивают саморезами и еще раз проверяют движение ворот. Если конструкция автоматическая, дополнительно производится монтаж привода. Ворота готовы к эксплуатации; при грамотном уходе ворота Hormann прослужат не один год без ремонта и замены деталей.

Монтаж ворот Hormann видео

Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Видео состоит из двух частей:

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.

Гараж целиком «завален» на одну сторону. Дверной проем прямоугольный (диагонали одинаковы), но разница по вертикальному (соответственно по горизонтальному) уровню составляет около 2-х см. Допускается ли монтаж гаражного полотна с такими отклонениями?

Секционные ворота Хёрман с приводом ставил сам. Пока свежо в памяти поделюсь опытом. Построил каркасный гараж на 2 машиноместа с двумя воротами. Каркас варил из проф. трубы.

1. Стандартные (из комплекта) саморезы не идут — слишком велик шаг резьбы (даже на металл 3 мм,- подбирал саморезы с более мелким шагом.
2. Горизонталь пола под воротами должна быть идеальна по всей длине — иначе щель неизбежна.
3. Крепления вертикальных стоек делать в районе штатных отверстий (либо ближе к краю ворот), иначе ролик с тросом не провернётся.
4. Штатное расстояние до стены (250 — 390 мм) недостаточно, во всяком случае малокомфортно открывать дверь и выходить из машины (можно, конечно затянуть лебёдкой (шутка), — поперечный люфт горизонтальный (верхней) рамы можно убрать укосинами (возможно использовать трубчатые из укупорки), а сама рама просит крепление к потолку не только в середине, но и в конце.
5. Привода вертикальными стойками можно крепить не только к горизонтальной раме (вниз), но и к потолку (вверх), для этого при сварке каркаса я предусмотрел продольную проф. трубу по потолку в середине каждых ворот, при этом потолок от «0» должен быть не выше 2 м 40 см. (да, кстати и не намного ниже, можно сказать, эта высота идеальна).
6. Не совсем внятно прописано подключение приводов, — при первом включении ворота гоняли вверх-вниз для теста 3 и более раз, не волнуйтесь, после теста сами остановятся в верхнем положении.
7. Пружины закрепил на 3-м положении с верху (размер ворот 2.50 х 2.125), так как на 2-м положении при закрытии трос ослаб и ролик пружины ткнулся в ворота.

Ну а остальное — как и у всех, работают.

Сергей, спасибо за опыт! Мы перенесли ваш комментарий к материалу про установку ворот.

По этим видео понятно, как действовать, даже если видишь подобную установку (или вообще — секционные ворота 🙂 ) в первый раз. Планирую построить гараж, теперь точно знаю, какие ворота выберу и сам смогу их установить. Производителей много, хороших фирм-установщиков — мало. Да и можно ли доверять незнакомому установщику: если сделают что-то не так, спишут на производителя, мол, он брак выпустил. А так действуй по инструкции и все будет ОК.

Читать еще:  Ремонт роллетных ворот

А производитель в свою очередь с удовольствием «спишет» вам гарантию. Ворота устанавливаются авторизированным дилером производителя и он несет ответственность за качество монтажа + последующий гарантийный ремонт и замену комплектующих.

В случае с установкой своими руками это бремя ложится на вас… 🙂

Знающие, просьба подсказать по теме, установили ворота Херман предыдущие хозяева дома. Пытаюсь разобраться с управлением. При нажатии на брелке не могу закрыть до конца ворота, а так же открыть полностью. На блоке и открываются полностью, и закрыть получается до конца. Причину понять не могу, то ли в воротах дело, то ли в настройках автоматики. Может было у кого, дайте дельный совет?

Вместе с другом успешно установили ворота Алютех в гараж. Времени на монтаж было совсем немного — 1 день. Устанавливали подобные ворота впервые, я раньше и в глаза не видел такой конструкции (к своему стыду). Поэтому, на некоторых этапах были заминки. К позднему вечеру новенькие ворота уже стояли в гаражном проеме на зависть соседям с их классическими распашными воротами 🙂

Теперь нам осталось наблюдать, как Алютех поведут себя зимой и весной, не выгнет ли панели.

Отдельная благодарность за видео по установке, очень помогло.

Так-то у Хёрмана лучшая документация по установке, ни у кого еще таких разжеванных талмудов не видел. Собираются как конструктор LEGO, даже дитя пятилетнее разберется, что к чему.

Секционные ворота Херман — инструкция по монтажу (фото, видео)

Среди распространенных и популярных лидеров производителей ворот, Hormann является самым дорогим, и этот факт оправдывается компанией в наличии дополнительного функционала и надежности. Наиболее распространенные секционные ворота Херман, как правило, поставляются с тем или иным набором автоматики в зависимости от модели, но, как правило, далеко не все жильцы выбирают изначально тот набор оборудования, который им нужен, и в последствии докупают те или иные технические узлы отдельно.

Нет ограничения в размерах

Среди отечественных домовладельцев бытует мнение о том, что цепной привод является более надежным, и найти подобную комплектацию у Hormann довольно сложно. Объясняется это как раз тем, что данные ворота относятся к дорогому классу, и механизм, основанный на тросах, на практике работает более тихо, позволяет более плавно открывать ворота, и по статистике поломок не отличается от цепной.

Пожалуй, отсутствие популярного у жильцов цепного привода можно отнести к недостаткам еще и по другой причине, механическая часть довольно редко работает хорошо с ним, и может сказаться на сроке службы фурнитуры данных ворот, не говоря уже о приводе.

Особенности марки

В Россию в основном поставляют именно вертикальные секционные ворота, хотя у производителя большой выбор и подъёмно поворотных, и секционных сдвижных. Данная особенность продиктована исключительно отечественным климатом, так как в сдвижных воротах направляющие легко забиваются снегом, который утрамбовывается колесами, а шипы на зимней резине требуют глубокой посадки полозьев, что дополнительно приводит к их засорению снегом даже в короткий промежуток въезда.

Подъёмно поворотные механизмы, во время дождя или снега при открытии, могут набирать нижней частью при открытии/закрытии осадки, которые не доходят до верхней части секции, а, как правило, за счет горизонтального рельефа попадают в верхние направляющие, и при закрытии — в направляющую дугу.

Вертикальные секционные ворота Херманн с одной стороны достаточно сложны технически, с другой достаточно надежны, чтобы проработать долго, хотя при частом повторении циклов следует все же выбирать модели с повышенным сроком службы, что еще больше сказывается на их цене.

Как уверяют ритейлеры, модельный ряд позволяют монтировать их в любые проемы, однако и это так же при наличии нестандартных размеров еще дополнительно повышает их стоимость, а также увеличивает срок поставки из германии.

Фурнитура — составляющая, наиболее влияющая на эксплуатацию

Конструкция рамы и фурнитуры с одной стороны продумана до мелочей, и имеет дополнительную защиты, что наиболее важно в нашем климате. Так, например, рама в нижней части комплектуется пластиковыми упорами, а большинство механизмов, подверженных поломкам, имеют блочную конструкцию, позволяющую их легко менять. С другой, найти эти самые комплектующие в наличии довольно сложно, и практически всегда приходится ждать пару недель, или больше, их доставки, даже в крупных городах.

Компенсируются данные трудности самим качеством всех деталей, узлов и фурнитуры, начиная от двойной пружины, которая даже при обрыве конструктивно не способна отскочить, заканчивая рамой, которая в базовой комплектации имеет все необходимые пазы и места крепления для последующего апгрейда ворот, что на практике встречается больше, чем у половины владельцев.

Подготовка к монтажу и выбор модели

Любым строительным и монтажным работам предшествует подготовка, проектирование, и прежде всего замеры.

Подготовка проема

С учётом отечественного климата, прежде всего нужно убедиться, что над воротами на кровле нет снегового кармана, т.е. снег и дождь не будут затекать к нижнему уплотнителю. В летний период это не так существенно, так как уплотнитель довольно плотно прилегает, но в зимний, осенний и весенний образование льда и подмораживаний ночью могут намертво приморозить ворота, а отламывание льда на практике дело хлопотное, и приводит к повреждению полотна.

Происходит это потому, что кромка Hormann имеет, как правило, три ряда. Два крайних свободные, и средний полый внутри, и, отламывая лед, легко повреждается именно средний край.

Внешний подвес крепления

Помимо надежного водоотведения с кровли, требуется защита от воды с подъездной площадки, либо установкой решетки, либо подъемом по уровню, но не в коем случае не созданием барьера на подобии лежачего полицейского.

Так же важно обеспечить надежные и пригодные к монтажу стенки и потолок. В случае бетонного, газобетонного, выполненного из аэрока и других капитальных материалов гаража, никаких проблем не возникает, требуется только убедиться в их правильной геометрии и учесть, что регулировка у Hormann минимальна, и требует именно немецкого качества как стен, так потолка.

В случае с обшивкой утеплителем, даже если идет лист пенопласта двойки, уже нужно предусмотреть возможность его демонтажа в местах крепления. Так же при применении легких материалов, того же газобетона или пустотелых блоков, внутренний край лучше дополнительно укрепить стальным уголком, при этом для монтажа на него потребуется сверлить в нем отверстия.

Замер и выбор модели

В наличии, как правило, можно найти только типовые размеры, и, несмотря на возможность комплектации любых габаритов проемов данной модели, придется дополнительно ждать, и это приведет к повышению стоимости. Учитывая основные технические данные для монтажа, секционные ворота Херман требуют, прежде всего, размер проема, от которого зависит и выбор модели, а от этого и выбор привода, если он приобретается сразу, и дополнительной фурнитуры, если она потребуется в будущем.

Основные габариты проема

Прежде всего нас интересуют размеры В и А, т.е. ширина проема и высота, которые замеряются по внутренней стене, и в идеале не должны превышать пяти метров в длину и трех по высоте.

Вторым размером по важности идет высота притолока D, т.е. расстояние от верхней кромки проема до потолка. Если величина составляет не менее 350-400 мм, то ворота относятся к конструкции с стандартным подъёмом, если меньше, но не менее 150, то к моделям с низким подъёмом, которые стоят несколько дороже. Расстояние между боковыми стенками проема и стенами должна быть не менее 130 мм по указанию производителя, хотя на практике ее в крайнем случае можно уменьшить на две трети, но это не желательно, и может привести к потере гарантии.

Так же производитель указывает обязательный запас по толщине стены в месте проема, равный 500 миллиметрам, однако в зависимости от модели, он может быть сокращен вдвое.

Дополнительно полезно уточнить размеры:

  • Соответствие всех углов 90 градусам;
  • Запас пространства под потолком не только для ворот, но и для привода;
  • Запас по боковым стенкам и под потолком для доступа к настройкам и регулированию;
  • Требуется ли гаражу утепление в будущем, так как толщина панелей ворот на этот показатель будет влиять наиболее сильно.

Основные габариты и вес

Практические нюансы выбора модели

В случае, если ваш проем не подошел по габаритам под стандартные, довольно часто жильцы пытаются сэкономить, уменьшая его. Во-первых, таким образом Вы ограничиваете себя в приобретении более высокого автомобиля в будущем, а современные паркетники с рамой крепления на крыше могут достигать и трех метров с багажником на ней.

Так же не стоит подбирать высоту ворот в притык, так как без нагрузки, на зимней резине или при наледи, а также снеге на въезде, высота ворот с небольшим запасом Вам сильно пригодится.

Запас по высоте зимой

Сам процесс монтажа выполняется достаточно просто, и в комплекте с каждой моделью идет подробнейшая инструкция с цветными картинками. Универсальных решений и инструкций по монтажу нет, и они зависят от модели, а с учетом требований к плавности хода, точному соблюдению веса и прочих нюансов, следует строго следовать инструкции именно к вашей конкретной модели Hormann.

Монтаж ворот Херман

Схожие по теме

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа — это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Схема раздвижных ворот, чертеж

Чертёж и схема раздвижных ворот, пошаговая инструкция.

Инструкция по установке секционных ворот своими руками

Поэтапная инструкция по установке секционных ворот алютех: технология, советы. Ворота секционные: инструкция по установке, тонкости работы.

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Читать еще:  Домофон крон как открыть

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. «О государственной регистрации недвижимости». Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра — это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Ворота Херман

По современным представлениям комфортный дом обязательно должен иметь гараж. А гараж – функциональный и удобный въезд. Перед каждым владельцем дома с гаражом встает сакраментальный вопрос: какие ворота самые лучшие? Такие, чтобы можно было подъехать поближе к гаражу, легко открыть и закрыть въезд, не представляли сложностей в обслуживании, были красивы, подходили к архитектуре дома.

Всем этим требованиям отлично соответствуют гаражные секционные ворота немецкой фирмы Херман. Компания Hörmann уже несколько десятков лет является ведущим поставщиком гаражных ворот и однозначно ассоциируется с качественными воротами, дверными блоками, автоматическими приводами. Огромным преимуществом изделий этой компании является безупречное качество и долговечность: недаром гарантия на ворота Херман составляет 10 лет, на приводы – 5 лет.

Особенности ворот Hörmann

Гаражные секционные ворота Hörmann состоят из нескольких соединенных между собой секций, которые при открывании движутся по потолочным направляющим и располагаются в гараже горизонтально вдоль потолка. Это обуславливает достоинства ворот Херман:

  • ворота не занимают место перед гаражом; нет необходимости расчищать снег;
  • створки ворот не мешают автомобилю въехать в гараж,исключается вероятность повреждения автомобиля об створки;
  • ворота можно открыть и закрыть, даже сидя в машине;
  • при выходе из припаркованного автомобиля владелец не попадает под снег и дождь;
  • утепленные секции Херман отлично сохраняют тепло в гараже; на стыках секций и по периметру полотна имеются резиновые уплотнения, надежно защищающие от продувания;
  • конструкция позволяет встраивать ворота в арочные или скошенные проемы.

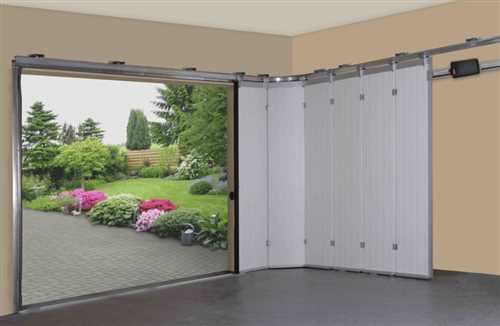

Существует менее популярная разновидность ворот с вертикальными секциями, которые размещаются после открывания вдоль одной из стен гаража

Комфорт и управление

Особый комфорт при использовании секционных ворот предоставляет открывание-закрывание с помощью электропривода. Управление этими процессами происходит с помощью пульта. Существуют модели приводов, работающих от аккумуляторов (если в гараже отсутствует электроснабжение).

Автоматика

Современная автоматика не просто позволяет открывать-закрывать створку, но и выполняет дополнительные функции:

  • автоматика рассчитана на предохранение гаража от постороннего проникновения: если Вы забыли запереть гараж, пульт оповестит об этом специальным сигналом;
  • пульт дистанционного управления имеет простую и интуитивную систему кнопок и сигналов;
  • радиосигнал пульта защищен от постороннего копирования при помощи кодировки.

Безопасность

  • конструкция оборудована предохранителями, мгновенно отключающими привод при возникновении препятствия, а затем приподнимающими полотно на 300 мм для устранения препятствия;
  • при полном закрывании и входе панелей полотна в нижний упор полотно надежно фиксируется, что исключает возможность отжима; система запирания работает даже при отключении электропитания;
  • конструкция оборудована устройствами, предохраняющими обрыв тросов и падение полотна ворот на машину или людей:
  • существует защита от защемления пальцев;
  • тросы находятся внутри направляющих и защищены от соприкосновения с ними.

Дизайн

По конструкции панели бывают:

  • одностенные;
  • двустенные с утеплителем;
  • из массива дерева.

Самая распространенная панель секционных подъемных ворот Херман состоит из двух стальных пластин, между которыми находится слой жесткого пенополиуретана; по краю панели закреплено резиновое уплотнение.

Поверхность панелей отделывается покрытием с огромным многообразием фактур и цветов, позволяющим подобрать цвет и фактуру в полном соответствии с дизайном дома. Самые распространенные – имитация древесины, «металлик». Возможна установка остекления в панелях, что обеспечит обзор улицы и естественное освещение внутри гаража.

Этапы монтажа секционных ворот

Конструкция секционных ворот Hörmann продумана в деталях, знаменитое немецкое качество обеспечивает точность изготовления всех механизмов и составляющих, поэтому монтаж и установка конструкции доступна даже для не очень опытных мастеров.К комплектующим обязательно прилагается инструкция по установке, которая поможет сэкономить на услугах специалистов и установить изделие буквально за несколько часов.

Подготовительный этап

Следует подготовить инструменты и позаботиться о технике безопасности.

  • освободить зону монтажа от всех лишних предметов, коммуникаций, мебели – ведь ворота будут собираться на полу;
  • приготовить рабочую одежду, защитные очки и перчатки;
  • при необходимости организовать освещение места монтажа.

Оборудование и инструменты для установки ворот Херманн

  • перфоратор;
  • электродрель;
  • шуруповерт;
  • рулетка и линейка;
  • уровень;
  • угольник;
  • отвес;
  • пассатижи;
  • отвертка-крест;
  • бур;
  • гаечные ключи;
  • набор сверл.

Для грамотного монтажа необходимо выровнять проем. Крепление конструкции требует абсолютно ровной поверхности стен вокруг проема. Штукатурка должна быть ровной, без трещин и повреждений, не отслаиваться от основания (не «бухтеть»). В противном случае ее следует отбить и оштукатурить проем заново. Классический отделочный цементный раствор 3:1 вполне подойдет. Если стены выполнены из СИП-панелей, газобетона, пенобетона, то необходимо выполнить в проеме стальную раму, например, из уголка, аналогичную той, что применяется для установки обычных распашных ворот. Если помещение построено из шлакоблока или кирпича, то необходимости в установке такого каркаса нет. Пол также следует проверить с помощью уровня и при необходимости выровнять – от этого зависит примыкание нижней кромки ворот. Возможно выравнивание проема при помощи реек и брусков.

Поверхность стен по краям на 120 мм и над проемом на 210 мм с обеих сторон стены должна лежать в одной (строго вертикальной) плоскости. От ровности поверхности зависит качество установки и плотность прилегания полотна. Зазоры снижают надежность крепления конструкций, а также приводят к потерям тепла зимой.

Монтаж металлической части конструкции

Перед началом работы следует распаковать ворота и проверить комплектацию. Все части конструкций Hörmann снабжены наполовину закрепленными саморезами, Вам не придется ломать головы над местом их установки – достаточно просто затянуть их при монтаже. Сдвух сторон проема на высоте 1 м делают строго горизонтальную линию карандашом. Все конструкции собирают на полу во избежание перекосов.

На полу раскладывают вертикальный каркас, состоящий из двух вертикальных направляющих, нащельника и нижней планки. Проверяют углы и скручивают раму в следующей последовательности: сначала прикручивают нащельник, затем нижнюю планку. Проверяют диагонали – если они одинаковые, значит, рама собрана правильно. Затем устанавливают раму в вертикальную плоскость, вертикальные профили по меткам на высоте 1 м совмещают с линиями на стене. Просверливают отверстие, слабенько фиксируют профили, выравнивают по вертикали и прочно прикручивают их к стене по всей длине. Нащельник закрепляют на потолке.

На полу раскладывают горизонтальные профили, дугообразную и удерживающую планки. Все эти детали наживляют болтами. Поднимают конструкцию к потолку, выравнивают по уровню и закрепляют на потолке болтами. Проверяют углы, диагонали и плотно закручивают болты.

Обязательно необходимо проверять углы, диагонали конструкций и вертикальность или горизонтальность. Некачественная сборка и установка приведет к перекосу и заклиниванию полотна.

Читать еще:  Ремонт ворот секционных

Сверху направляющих монтируются ролики, фиксатор для троса и крепежи натяжки пружин. Если ворота имеют высоту не более 2,25 м, то крепежи сразу фиксируют болтами. Если ворота имеют высоту 2,25 м и больше, то крепеж неплотно прикручивают на расстоянии 500 мм от края горизонтальных направляющих.

Монтаж секционного воротного полотна

Распаковывают панели полотна, на нижнюю панель крепят петли саморезами, нижний ролик, закрепляют тросики, одевают уплотнитель из резины. Затем нижняя панель ставится в направляющие, в нее устанавливается ручка. Затем в направляющие устанавливается средняя секция, скрепляется с нижней петлей с саморезами, затем точно так же монтируются последующие панели. На панелях фиксируются ролики, через ролики протягиваются тросики и затягиваются в улавливатель.

Тросы необходимо располагать только параллельно, при их перекручивании произойдет перекос и заклинивание полотна и приведет к поломке привода.

После установки панелей с помощью роликов необходимо отрегулировать легкость прокручивания и плотное прилегание полотна к стене. Полотно поднимают и закрепляют в открытом положении. Для проема высотой до 2,25 м пружину натягивают и защелкивают держатель (полотно должно находиться в открытом положении). При большей высоте необходимо отрегулировать натяжение пружин. Полотно следует перевести в полуоткрытое положение и оставить – оно не должно двигаться. Если полотно поднимается – пружину следует ослабить; если полотно опускается – пружину нужно чуть-чуть натянуть. После чего пружины фиксируют саморезами. Проверяют вручную движение полотна – оно должно двигаться без особых усилий.

Монтируют электродвигатели, проверяют их работу, проверяют работу автоматики с пульта. Все – ворота смонтированы!

Видео по установке

Заключение

Секционные ворота Hörmann Прослужат Вам долгие годы без ремонтов, будут радовать глаз красивым безупречным видом и удобством в эксплуатации. Прочные, безотказные, теплые, безопасные – они заслуживают всех этих эпитетов. За долгие годы работы фирма Hörmann довела конструкцию своей продукции до совершенства, и даже начинающий мастер может смонтировать изделия этой фирмы самостоятельно. Не бойтесь взяться за монтаж сами – желаем Вам удачи!

Установка гаражных ворот Херман (Hörmann) своими руками

Подошла пора спрятать машинку с улицы, в помещение. Благо с каркасным строительством это довольно быстро. Долго приценивались, вызванивали и искали в интернете, всетаки не часто покупаешь ворота. Решили остановиться на секционных, и не самых дешевых. Лишних денег на эксперименты как-то нет.

Ждали доставку из Питера. Ехали долго, ибо в тот момент такой цвет был в дефиците.

Вот в таком виде мы приняли груз (коробки, конечно же, были закрыты):

К комплектации не придерешься — все присутствует, все на месте, прочное, красивое.

Даже краска и кисточка присутствуют. Для закрасок царапин. Нам царапин, к счастью, удалось избежать.

Вот в такой проем предстояло поставить ворота:

Режем прокладочки, выравниваем геометрию проема:

Одновременно изучаем инструкцию и раскладываем крепеж. Инструкция, надо сказать, прекрасная:

Поверхность, к которой будут прилегать ворота, выровнена рейками и брусками:

П-образную раму временно крепим к верхней части проема:

Просто натюрморт на память:

Крепление горизонтальных направляющих:

Здесь направляющие регулируются на параллельность:

Крепление вертикальных направляющих к П-образной раме:

Начало установки панелей, снизу вверх:

К нижней части присоединяем тросы:

К каждой пенели крепятся ролики:

Не забываем тросики натяжителя пропускать за роликами:

Регулировка верхнего ролика. Нигде не должно заедать и перекашиваться:

Соединяем тросики и пружины:

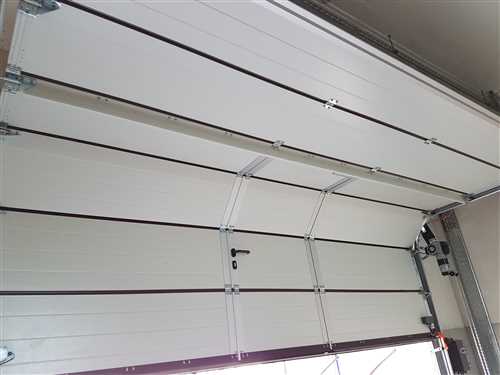

Вот что получилось под вечер:

Итого, вся работа была выполнена примерно за 5 часов. Без спешки и суеты.

Разновидности, преимущества и инструкция по монтажу ворот компании Херман

Оправданное немецкое качество производственных ворот Hormann остается неизменным. Из представленного сегодня аналогичного товара на рынке они по праву занимают лидирующие позиции и это вполне обоснованно: использование современных технологий, высококачественных материалов в процессе производства, регулярная работа над созданием новых, усовершенствованных моделей, сплоченная команда высококвалифицированных и опытных специалистов.

В данной статье мы разберем основные разновидности конструкций данного производителя, а также кратко остановимся на монтаже каждой из них.

Виды ворот

Компания представляет потребителю практически все конструкции промышленных ворот:

  • секционные;
  • рулонные;
  • панорамные;
  • складывающиеся;
  • противопожарные;
  • влагоустойчивые.

Такая широкая разновидность промышленных ворот вызвана необходимостью установки их в помещениях различного типа и с различными целями, а также возможностями используемого пространства. Это могут объекты различного назначения:

  • сельскохозяйственного;
  • промышленного;
  • автомойки, автосалоны и СТО;
  • складские помещения;
  • постройки общественного значения и др.

В представленном компанией довольно широком ассортименте потребитель легко может подобрать необходимый вариант. Качество товара подтверждается сертификатами соответствия. Ворота полностью соответствуют пожарным нормам.

Каждый комплект промышленных автоматических ворот Херман собирается на заводе и оттуда напрямую поступает заказчику. Благодаря такому принципу сборка достаточно проста и не требует приобретения дополнительных комплектующих и деталей, то есть дополнительных денежных затрат. Также именно благодаря этому конструкции могут создаваться и комплектоваться по индивидуальным заявкам по нестандартным параметрам. Немецкая компания Hormann крайне ответственно и серьезно относится к качеству изготавливаемой и поставляемой заказчику продукции, а также к ее обслуживанию и ремонту.

Подробная информация о монтаже гаражных ворот своими руками находится тут.

Если вас интересует, как сделать подъемно-поворотные ворота для гаража своими руками — прочтите эту статью.

О том, как самостоятельно осуществить сварку ворот из профильной трубы, читайте здесь.

Отличительные черты и особенности

От других производителей данные ворота отличаются не только качественными и эксплуатационными характеристиками, но современным дизайном, простотой и удобством эксплуатации. Выбор цвета, используемого полотна и материалов, возможность изменения дизайна (например, в панорамных конструкциях) – все это создает неоспоримые предпосылки для лидирующих позиций даже среди условий высокой конкуренции и жестких требований покупателя.

Между собой ворота Hormann отличны некоторыми деталями, имеющими большое значение при их установке и эксплуатации:

  • Так, например, секционный вариант наиболее популярен среди всех моделей по причине отсутствия острой необходимости наличия свободного места для приведения его в действие, то есть для открывания, чего нельзя сказать о воротах складывающихся. Однако последние отличаются скоростью срабатывания механизма, то есть при введении необходимых параметров в программу системы управления (блок управления), они могут открываться практически моментально, без лишнего шума и достаточно мягко.
  • Рулонные и панорамные конструкции отличаются высокими звукоизоляционными и теплоизоляционными характеристиками. Также они наиболее просты в установке и в процессе эксплуатации.
  • Противопожарные ворота, как и влагоустойчивые, отличаются наиболее высокими характеристиками качества в области устойчивости к повышенной влажности помещения, а также в условиях пожара и задымления.

Нюансы установки ворот данного производителя

Важным моментом при установке любых ворот является необходимость воспользоваться услугами специалиста, имеющего конкретные навыки и определенный опыт. Это предотвратит появление скорых поломок и выхода системы из строя, а также отразится на качестве работы конструкции.

Секционный вариант

Секционные ворота монтируются только с внутренней стороны помещения. Перед началом работ необходимо произвести точные замеры стен и потолка, то есть используемой для установки площади. Зона рабочего хода конструкции должна быть абсолютно свободна от других устройств и механизмов, а также от осветительных приборов и систем коммуникаций. Установка может быть осуществлена только при наличии ровной стены с проемом. На используемых плоскостях не должно быть трещин, поверхность должна быть абсолютно гладкой и ровной. Крепеж секционных ворот должен быть выполнен внакладку к проему.

Существенно упрощает компоновку ворот секционного типа от данного производителя то, что с завода они поступают уже с наполовину вкрученными в детали саморезами. Достаточно просто собрать составляющие части и комплектующие детали и до конца закрутить саморезы.

Рулонный вариант

Процесс установки рулонных ворот аналогичен монтажу секционных. Их конструкция абсолютно проста и состоит из небольшого количества составляющих компонентов.

Единственным отличием является отсутствие необходимости в наличии большого свободного пространства над проемом. Рулонные ворота во время открытия компактно накручиваются на вал, расположенный в области потолка.

Панорамный вариант

Схож также и процесс установки панорамных ворот. Они могут устанавливаться в качестве витрины, при этом сохраняя абсолютную теплоизоляцию и звукоизоляцию на объектах, где необходимо обеспечить высокое естественное освещение. Они создают условия полного и беспрепятственного обзора прилегающей к объекту территории.

Устанавливаться панорамные ворота могут в проемы, достигающие размеров в ширину до 5 метров, а в высоту до 5,5 метров. Конструкции представлены 10 различными вариантами. Их отличие в возможности монтажа на различных плоскостях и в различных особенностях используемого пространства: более низкие или высокие потолки, наклонная крыша, низкая перемычка. Монтируются они совместно с автоматикой и блоком питания.

Чтобы не было перекосов, а автоматика прослужила долго, важно соблюсти не только параметры пропорций, но также и точность установки. Полотно панорамных ворот выполнено из алюминиевого анодированного профиля. Остекленение их производится при помощи акрилового двойного пакета или противовзломного стекла толщиной не более 6 мм.

Складывающийся вариант

Ворота складывающегося типа оптимальны для установки на достаточно больших и широких проемах. Например, въезды в цеха, сельскохозяйственные постройки, авиационные ангары, ангары промышленного назначения. Створки их должны быть установлены так, чтобы во время работы при откате системы они не выступали наружу. Таким образом, полезная площадь внутри помещения может быть использована по максимуму.

Важным моментом при монтаже является установка автоматического привода, при помощи которого пользователь сможет без особых усилий приводить в действие столь масштабную конструкцию. Кроме бережного отношения к створкам системы, использование автоматического привода значительно увеличит их эксплуатационный срок. В зависимости от выбора мощности мотора системы автоматики увеличивается или понижается скорость открытия ворот.

Монтаж складывающихся ворот должен быть осуществлен в определенной последовательности: блок управления, система крепления, а затем полотно.

Противопожарный вариант

Монтаж противопожарных ворот зависит от их типа: они могут быть распашные, складчатые или откатные. В данном случае выбор зависит от помещения, в котором они устанавливаются, от степени проходимости людей и, наконец, от прямого их предназначения.

Установка противопожарных ворот должна проводиться исключительно силами специалистов. Это поможет предотвратить появление скорых поломок и выхода системы из строя, а также отразится на качестве их работы.

Видеоматериал о монтаже ворот данного производителя

На следующем видео вы можете посмотреть установку секционной конструкции:

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
