Схема домофона метаком

Подключение домофона «Метаком»

Домофоны компании «Метаком» — системы, разработанные с использованием инновационных технологий. Но в целом их устройство и принцип работы не отличается от аналогичных систем других производителей, известных на рынке.

Самый простой домофон состоит из двух частей: наружной панели и трубки, расположенной в квартирах. В свою очередь первая составляющая состоит из процессора и цифровой панели. Правильная работа домофона обуславливается его правильным подключением и последующей настройкой.

Некоторые особенности цифровых домофонов «Метаком».

Цифровые домофоны «Метаком» обладают рядом особенностей, которые обуславливают их простоту эксплуатации и надежность. Среди них можно выделить:

  • отсутствие механических переключателей на цифровой панели, что гарантирует устранение таких проблем, как блокировка кнопок, окисление контактов и т.д.;
  • возможность открывания дверей при помощи ключей Touch Cyfral или Touch Memory;
  • запоминание до нескольких сотен различных ключей;
  • возможность открытия дверей без использования магнитных ключей при помощи цифрового кода;
  • простое пользовательское программирование домофонов.

Для того чтобы домофоны компании «Метаком» работали с использованием всех своих возможностей, необходимо правильно произвести работы по монтажу, подключению и дальнейшей настройке. По возможности, все работы рекомендуется доверить официальным представителям компании, которые занимаются реализацией данных систем и знают все их особенности. Все цифровые домофоны данного производителя подключаются по схожему принципу.

Особенности проведения монтажных работ.

Прежде чем приступать к монтажным работам, необходимо, чтобы под руками располагалась схема подключения домофона, которая должна идти в комплекте. Начинать работы стоит с установки цифровой панели, которая располагается снаружи у подъезда. Приступать к подключению питания можно только после проверки на исправность всех соединений.

Как правило, цифровая панель домофона «Метаком» имеет следующий набор контактных соединений: K1-K5, L+ и L- . Напряжение между ними должно быть следующим:

  • К1/К3 – 12В;
  • К2/К3 – К1/К3 – 100мВ;
  • К4/К5 – 0В;
  • L+/L- — при разогреве до 5В, во время работы – 6В.

Производителем допускается колебание данных параметров в предела 15-20%.

После подключения питания на цифровой панели загорится индикатор, который начнет отсчет времени автоматической настройки системы. Как правило, данный цикл длится 25-30 секунд. После того, как индикатор погаснет, цифровая панель домофона готова к использованию и можно продолжить монтаж домофона. Каждое последующее подключение к сети также будет сопровождаться подобной автоматической надстройкой.

Независимо от того, какое по счету производится включение в сеть, спустя 20-22 секунды рекомендуется нажать комбинацию клавиш «Ключ + Del» и удерживать ее до тех пор, пока на дисплее не начнут перебегать цифры, которые будут постоянно меняться. Это позволит избежать некоторых ошибок, что могут возникнуть при подключении.

Во время монтажа главного цифрового блока возможны следующие ошибки:

  • Е-0 – сбой оперативной памяти микропроцессора, требуется замена главной цифровой панели домофона;
  • Е-2 – неисправность АУ или контакта К3;
  • E – «сбоит» один из инфракрасных лучей главной панели, устройство впоследствии проигнорирует данную ошибку и продолжит работу в штатном режиме;
  • Err – «сбоит» нескольких инфракрасных индикаторов одновременно, что приводит к отключению цифровой клавиатуры.

В случае появления более серьезных сбоев, панель начнет автоматическое бесшумное включение и выключение с интервалом 45 секунд. В таких случаях под руками должна располагаться электрическая схема домофона для того, чтобы убедиться в правильности всех соединений.

Регулировка громкости звонка домофона «Метаком».

Как правило, домофоны «Метаком» имеют три регулировки громкости:

  1. — усиление звука микрофона;
  2. — усиление звука громкоговорителя;
  3. — регулировка линейного баланса.

«Метаком» поставляет на продажу уже отрегулированные домофоны и их дальнейшая настройка в этом направлении требуется в редких случаях.

Использование магнитных ключей и кода для открытия домофона.

Как упоминалось ранее, открытие домофона может производится двумя способами:

  1. при помощи ключей Touch Cyfral или Touch Memory;
  2. при помощи запрограммированного цифрового кода.

Для того, чтобы открыть замок при помощи специального кода, необходимо ввести номер квартиры и сам цифровой код, состоящий из 4-х цифр. Если все сделано правильно, дверь должна открыться, а в квартире прозвучит звуковой сигнал.

Для того, чтобы запрограммировать индивидуальный код для квартиры во время монтажных работ, необходимо проделать следующие операции:

  1. набрать номер соответствующей квартиры;
  2. дождаться установления соединения;
  3. коснуться клавиши «ключ»;
  4. удерживать нажатой клавишу «ключ» до тех пор, пока пользователь не нажмет три раза клавишу открывания двери на блоке, установленном непосредственно в квартире;
  5. ввести четыре цифры нового ключа (если ключ уже был установлен ранее, ввод новых цифр осуществляется после того, как домофон подтвердить правильность введенного старого кода).

Трубка АУ во время ввода ключа должна находиться в снятом состоянии.

Второй способ открытия дверей – использование магнитных ключей, которые заносятся в память домофона считыванием с них кода. Подробная инструкция по их настройке будет описана в разделе «Программирование ключей для домофона «Метаком».

Подключение трубки домофона.

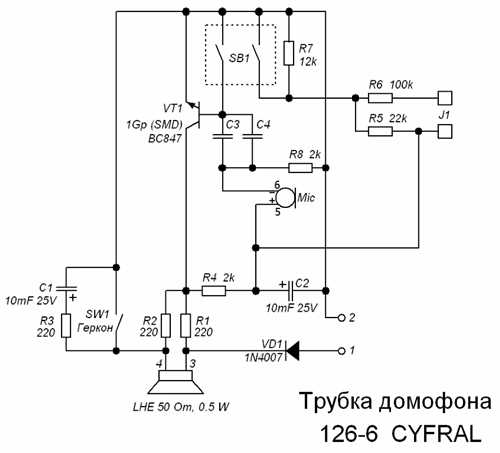

Не менее важным элементом любого домофона является трубка, которая располагается внутри квартиры и предназначается для установления связи между внешним и внутренним абонентом. Каждая квартира в подъезде, оборудованном домофоном, должна иметь трубку, внешне напоминающую обычный телефонный аппарат.

Рассматривая как подключить трубку домофона метаком, можно отметить, что все необходимые операции легко проводятся своими силами. Прежде чем приступать к работе, необходимо понять принцип работы системы (схему устройства). Оно представляет собой телефонный аппарат, который напрямую соединен с кнопкой, открывающей электромагнитный замок. В зависимости от модели трубки могут различаться по внешнему виду, набору кнопок и функциональности. Подробная внутренняя схема трубки домофона должна прилагаться в комплекте и инструкцией по эксплуатации. Независимо от производителя, они все работают по схожему принципу.

В первую очередь необходимо вскрыть щиток и отыскать расположенный в нем коммутатор, состоящий из микроконтроллера PIC и набора микросхем UNLxxxx. Далее нужно отыскать шину единиц и десятков и домофонный десятижильный кабель. Кабель десятков собирает воедино несколько проводов, которые отходят от квартир соседей – к нему подсоединяется плюс собственной трубки. Потом определяется шина единиц и к ней подсоединяется кабель десятков. В целях безопасности места соединения нужно изолировать при помощи изоляционной ленты.

Таким образом, купив домофон метаком подключить квартиру не составляет уже никакого труда, остается лишь убедиться в ее работоспособности.

Программирование ключей.

Купив домофон программирование ключей – одна из основных операций. В первую очередь в память домофона необходимо внести «мастер-ключ». Для этого потребуется:

  1. подключить домофон в сеть;
  2. рядом с микросхемой 24С16 имеется перемычка, которую необходимо замкнуть;
  3. включить питание;
  4. после того, как устройство просигнализирует звуком 4 раза, перемычку нужно разомкнуть;
  5. приложить «мастер-ключ к контакту», устройство сделает 3 звуковых сигнала;

Три сигнала оповещают о том, что «мастер-ключ» внесен в память устройства и теперь можно приступить к программированию пользовательских ключей.

Для программирования пользовательских ключей необходимо:

  1. приложить к считывающему контакту «мастер-ключ»;
  2. дождаться трех звуковых сигналов;
  3. поочередно набирать номер квартиры и прикладывать к контакту пользовательские ключи.

Для того, чтобы выйти из режима программирования, необходимо удерживать кнопку «открытие дверей».

Для того, чтобы сбросить из памяти домофона «Метаком», необходимо:

  • отключить главный цифровой блок от сети;
  • рядом с микросхемой 24С16 имеется перемычка, которую необходимо замкнуть;
  • включить устройство в сети, подключить питание;
  • прозвучит 4 звуковых сигнала, затем пауза продолжительностью 10 секунд, вновь звуковой сигнал;
  • снять перемычку.

Перезапуск программы произойдет автоматически после недлительной паузы. В памяти устройства сбросятся все пользовательские ключи, «мастер-ключ» из памяти не удаляется и может быть использован для дальнейшего перепрограммирования.

Подключение домофона Метаком. Как все выполнить своими руками?

На данный момент в многоквартирных жилых домах довольно часто прибегают к установке домофонов, иногда это является необходимостью для различных производственных предприятий, офисных зданий или других организаций. Устройство в первую очередь предназначается для того чтобы препятствовать несанкционированному проникновению третьих лиц на тот или иной объект, тем самым обеспечивает полную безопасность. Домофонное оборудование включается в себя следующие комплектующие элементы:

  1. Коммутатор, он отвечает за перенаправление сигнала.
  2. Наружная панель набора.
  3. Трубка.

Данные элементы соединяются с использованием кабеля.

Разумеется, чтобы домофон работал корректно, необходимо выполнить монтаж верно, с соблюдением всех требований. Важно знать порядок подключения всех элементов домофонного оборудования, и правильно соединить между собой все контакты. При этом нужно изучить схему подключения домофона Метаком, в другой же ситуации могут возникнуть разного рода проблемы или вовсе вся система не будет функционировать.

Алгоритм действий при монтаже:

  1. Процесс подключения и дальнейшая настройка домофона.
  2. Укладка кабеля.
  3. В квартире каждого абонента подсоединяются трубки.

Как выполняется установка наружного блока. Основное особенности

В дополнении к домофонному оборудованию производитель прилагает схему подключения, где отображаются основные нюансы и тонкости процесса подключения той или иной модели устройства. Стоит сказать, что практически все модели имеют идентичный принцип подключения, конечно, некоторые модификации имеют собственные отличия, но вся информации имеется в инструкции. То есть никаких проблем возникнуть не должно.

Наружный блок домофона имеет такие контакты:

Важно соблюдать полярность, это обязательное требование, и стоит учесть разницу напряжения в том или ином разъеме, это крайне важно. К примеру, если речь идет о контактах К1-К3, то тут напряжение приравнивается 13 вольтам, что касается К4 и К5, то тут нулевое напряжение. Стоит знать, что на выходе напряжение не превышает шести вольт, а в момент нагрева может снизиться до пяти.

Если все контакты подключены верно, то на панели в течение полминуты горит соответствующий индикатор, то есть домофонное оборудование настраивается в автоматическом режиме.

Для того чтобы не было никаких проблем, спустя полминуты после подключения на наружном блоке стоит ввести комбинацию ключ+dell, и держать ее до момента, пока на экране не будут мерцать различные цифры.

На видео: Монтаж домофонного оборудования Метаком

Как провести кабель и подключить трубку?

Метаком предлагает потребителю огромное количество моделей аналоговых домофонов и в таком случае требуется многожильный кабель. Тут все жилы разделяются на десятки и единицы, то есть присутствуют две шины. Предварительно нужно понять принцип работы оборудования и тогда будет понятно, для чего требуется подобного рода соединение.

Каждая квартира, то есть отдельный потребитель имеет собственный цифровой код, который соответствует порядковому номеру. То есть, введя определенный код на панели на коммутатор передастся сигнал, и тут уже осуществляется перераспределение на конкретный адрес.

В коммутационной схеме отдельно реализуют ключи, как единиц, так и десятков. То есть для того чтобы оборудование функционировало корректно, стоит активировать два контакта. Трубка абонента, к примеру, в 46 квартире имеет плюс на шине под 4 на десятках, а на единицах 6 – это минус.

Читать еще:  Панорамное остекление домовосновные характеристики

То есть, набрав на внешней клавиатуре 46, микроконтроллер коммутатора подключит контакты необходимых линий, и тем самым активируется необходимый внутренний блок, который в свою очередь располагается в конкретном доме. Но тут есть собственный нюанс, крайне важно во всем разобраться и правильно определить номер контакта и соблюсти полярность.

Если минус и плюс поменять местами, то это повлияет на работоспособность домофонного оборудования, то есть система вряд ли будет работать корректно. Так что цвету проводов стоит уделить должное внимание и в процессе работы ничего не перепутать.

На видео: Подключение трубки к домофонной линии

Как подключить трубку в многоквартирном доме?

Подключение трубки, это также ответственный момент, так что перед монтажом стоит все детально изучить. Схема подключения трубки к домофону Метаком предельно простая, и разобраться в этом вопросе не составит никакого труда.

Стоит знать, что нумерация квартир может начинаться абсолютно с любого номера, разумеется, в том случает, если речь идет о многоквартирных жилых домах с несколькими подъездами. К примеру, в определенном случае нумерация начинается с 95 квартиры, в то время как конструкция предполагает наличие ключей для контакта от 1 до 10 – это минус, и от 0 до 4 – это плюс. Наиболее простым и верным выходом из положения будет задание параметра смещения. В данной ситуации лучше всего выполнить смешение на 94, таким образом, необходимая квартира под номером 95 будет подключена к 0 плюсом, в то время как к 1 минусом. То есть, набирая на панели 95 квартиру, домофонное оборудование будет распознавать ее как квартиру под номером 1.

На фото: Типовая схема подключения трубки к блоку коммутации

В большинстве случаев параметр смещения задается по аналогичному принципу, который был приведен выше, но монтажник может выполнить работу по собственному усмотрению.

И в этом случае самостоятельно провести монтаж трубки – это проблема, так как смещение известно исключительно человеку, который занимался установкой домофонного оборудования.

Больше всего трудностей испытывают во время поиска в щитке необходимых контактов. Второстепенные операции, как правило не занимают много времени и не вызывают ни у кого абсолютно никаких трудностей. Ни в коем случае нельзя во время работ забывать о технике безопасности, важно в первую очередь обеспечить хороший контакт и не забывать о качественной изоляции.

Для того чтобы правильно различать шины, стоит найти правильный провод, к которому подключаются остальные квартиры на том же этаже.

Иногда, даже при верном подключении могут быть различные проблемы, к примеру, трубка попросту не работает, в большинстве случаев проблема кроется в программной блокировке определенного номера. И тут уже без человека, который занимался установкой оборудования, решить проблему достаточно сложно, так что лучше всего все же обратиться в компанию по установке и обслуживанию домофона.

Из данной ситуации есть выход – стоит подключиться к номеру квартиры, которая в определенном подъезде попросту отсутствует, подобные комбинации никогда не блокируются.

Данный вариант имеет собственную особенность, так как посторонние люди, которые не знают номер, не вызов в квартиру никак не совершат. Можно подсоединить две трубки на одну квартиру, если на то есть необходимость.

Что делать, если домофонное оборудование отключено и не работает?

По самым разным причинам трубка может не реагировать ни на какие операции и во всем стоит детально разобраться. Алгоритм действий следующий:

  1. Убедиться, что домофон исправен, лучше всего обратиться с соответствующим вопросом к соседям.
  2. Нужно узнать, все ли контакты целые, и они подключены к трубке правильно?
  3. Визуальный осмотр, важно знать, что отсутствуют повреждения на проводе.
  4. Обратиться в компанию, которая занималась установкой, и узнать, возможно, они отключили конкретную квартиру.
  5. В щитке выполнить подключение оборудования собственноручно, с этим не возникнет никаких проблем.

В том случае, если и у соседей также возникают проблемы с работой домофонного оборудования, то с большей долей вероятности проблема кроется в наружном щитке, с большой долей вероятности он поврежден, но иногда это может быть и коммутатор, а также провода, которые ведут к нему.

Тут уже лучше всего выполнить визуальный осмотр всех узлов на механические повреждения, убедиться, что все в целостности и присутствует соединение между коммутатором и домофоном. Если с проводами все в порядке, далее стоит направляться к наружному блоку. В данной ситуации без специалиста уже никак не обойтись, квалифицированный мастер может оперативно выявить проблему и качественно устранить ее.

Но данный вариант встречается не так часто, как обрыв провода. Чтобы проверить это, нужно всего лишь снять пластиковую обшивку абонентского блока и осмотреть все визуально, обрыв будет видно невооруженным глазом. Иногда контакты могут окислиться и их просто нужно очистить.

В целом кабеля наиболее часто повреждаются именно в месте перегиба, это неизбежность при выходе из квартиры, так что эти места также нужно визуально осматривать.

Если пока никаких проблем нет, то стоит переходить к коммутатору, тут речь идет не только о целостности проводки, но и о полярности, нужно убедиться в том, что все подключено верно.

И даже если после данных манипуляций проблема не была решена, то тут неисправность может крыться в поломке самого домофонного оборудования или это программная блокировка конкретной квартиры. Для решения проблемы лучше всего обратиться в компанию по обслуживанию домофона и узнать, выполнялось ли отключение того или иного абонента, в чем кроется проблема. Если речь идет о программной блокировке, то исправить проблему можно своими руками, и нет никакой нужды вызывать мастера.

В целом, если нет уверенности в собственных силах и навыках, то лучше не приступать к монтажу своими руками, лучше всего нанять квалифицированного специалиста, который уже знает все тонкости и имеет опыт в данном направлении. Тогда никаких проблем с эксплуатацией не возникнет.

Преимущества и характеристики домофонов Метаком

Системы управления и контроля доступа (СКУД) — отличное средство для повышения личной безопасности жильцов частного или многоквартирного дома. Под таким длинным названием скрывается знакомый всем домофон.

К сожалению, стоимость таких устройств на розничном рынке достаточно высока. Поэтому пользователь всегда ищет лучшие предложения.

Одно из них — видеодомофон Метаком или более простая модель, предлагающую только голосовые переговоры. Изделия данного бренда — имеют огромное количество достоинств, отличаются привлекательной стоимостью.

Особенности домофонов Метаком

Компания Метаком — полностью отечественный производитель. У него не только собственная производственная база, но и высококлассные подразделения, занятые проектированием решений по ограничению доступа. Любой компонент, который упоминается в инструкции домофона Метаком — гарантированно разработан специалистами компании.

«Обратите внимание! Главная особенность моделей данной торговой марки — привлекательное сочетание простоты, продуманных инженерных решений, высокой надежности и долговременности эксплуатации. Это относится, прежде всего, к внешним вызывным панелям.»

Однако и трубка от домофона Метаком — не менее хорошо продуманное и реализованное техническое решение. Об этом свидетельствует простой факт: переговорные устройства рассматриваемой торговой марки без проблем подключаются и работают с СКУД других производителей.

Сегодня на рынке представлен широкий модельный ряд домофонов Метаком. Особой популярностью пользуются одно и мало абонентные устройства. К примеру, домофон Метаком МК 20 покажет отличные результаты при оснащении системой ограничения доступа небольшого предприятия или офисного здания.

Краткий список особенностей изделий бренда можно сформулировать следующим образом:

  1. высокая надежность и вандалоустойчивость. Это достигается использованием качественных и надежных материалов. Внешние вызывные панели изготавливаются из литой стали, покрываются износостойкими красками. Кнопки также могут изготавливаться из металла;
  2. долговременная эксплуатация и устойчивость к изменениям параметров питающей сети. Схема домофона Метаком включает последние разработки в области микропроцессорной техники, что гарантирует стабильную работу в широком диапазоне температур, при перепадах напряжения;
  3. удобство ввода в эксплуатацию. Схема подключения домофона Метаком не отличается сложностью, позволяет минимизировать число протягиваемых адресных линий.

Среди предложений компании можно найти устройство, способное удовлетворить любые потребности. В частности, Метаком предлагает домофоны, вызывная панель которых изготовлена с повышенной стойкостью к взлому и вандальным действиям.

Системы данного бренда — могут работать с 48 типами идентификационных ключей. В ассортименте предложений — домофоны с радиочастотной идентификацией.

Всеми перечисленными достоинствами и особенностями отличаются и видеодомофоны рассматриваемой торговой марки. Устройства данного класса предлагаются с разным уровнем возможностей масштабирования.

В частности, к головному устройству-монитору можно подключить одну или несколько вызывных панелей. Доступны и модели, способные обслуживать несколько видеовходов.

Инструкция по подключения домофонов Метаком

Если рассматривать вопрос, как подключить домофон Метаком с позиции монтажа устройств — с такой работой способен справиться и человек без специальных навыков.

Однако коммутация отдельных блоков системы между собой — выглядит гораздо сложнее.

  • Работать следует строго по рекомендациям производителя, поскольку каждая модель может иметь собственные особенности коммутации.
  • Первый признак правильного присоединения контактов питания и данных — загорание индикатора панели на время от 20-30 секунд, в течение которых производится самотестирование и нулевая настройка параметров.
  • Для подключения трубок прокладывается аналоговые шины единиц (десятижильный кабель) и десяток (провод с числом жил, зависящих от количества адресуемых абонентов).
  • Для правильной коммутации в условиях многоквартирного или многоподъездного дома — к вызывной панели обязательно прилагается домофон Метаком схема подключения трубок. Данным документом следует руководствоваться для правильного задания параметров смещения адресов.

При проведении соединительных работ, особенно подключения системы к сети питания — следует тщательно соблюдать меры безопасности. Обязательно используются инструменты с изолирующими рукоятями, по возможности — резиновые коврики.

«Важно! Все концы кабелей рекомендуется соединять методом пайки. При невозможности такой работы — обеспечивается тщательное прилегание контактных поверхностей с обязательной внешней изоляцией.»

По завершении работ по подключению — производится финальная настройка системы. Регулируется время срабатывания замка, период разблокировки двери, громкость вызова и многое другое. Домофон Метаком инструкция по программированию содержит все необходимые данные для проведения операций настройки.

В этом же документе содержится информация о том, как изменить служебные коды. Это рекомендуется сделать обязательно, чтобы предотвратить возможности несанкционированного доступа посторонних лиц.

Преимущества и недостатки

Преимущества домофонов Метаком — низкая стоимость и отличные потребительские, функциональные качества. Есть у продукции бренда и недостатки. В большинстве случаев они не являются решающими.

  1. Подключение системы рекомендуется поручить профессионалам.
  2. Большинство домофонов Метаком — аналоговые, совмещение с цифровыми системами в большинстве случаев невозможно.
  3. Нельзя купить готовый комплект оборудования, ориентированный на решение определенного круга задач. Все оборудование (вызывная панель, трубка и другое) придется закупать отдельно. Для его выбора рекомендуется также обратиться к специалистам.
  4. Заменить сломанную трубку внутри квартиры, не вызывая мастера для настройки — не получится.
Читать еще:  Что такое доводчик

Есть и другие мелкие недостатки систем Метаком. Однако они чаще всего проявляются в сугубо индивидуальных ситуациях и не могут рассматриваться серьезно.

Заключение

Если нужна система, которая покажет максимальную неприхотливость и надежность — на продукцию компании Метаком стоит обязательно обратить внимание. Для выбора нужного комплекта оборудования, его установки и настройки лучше обратиться к специалистам. Однако, когда система введена в эксплуатацию — вызвать поломки или нарушить заявленную функциональность практически невозможно.

Видео: Домофон Метаком

Что внутри домофона? Изучаем устройство и схему подключения

Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан.

В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

  • распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
  • с помощью индивидуального электронного ключа;
  • путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Основные узлы домофонных систем

Многопользовательские домофонные системы состоят из нескольких основных узлов. Типичная схема домофона состоит из:

  • блока вызова;
  • блока питания;
  • электрического замка;
  • блока коммутации;
  • абонентских переговорных трубок.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором.

Ниже мы подробно ознакомимся с устройством всех элементов домофоноой системы.

Электрический замок

В современных многопользовательских домофонных системах применяются два вида электрических замков:

В электромеханических замках ригель (засов) запирающего устройства удерживается в состоянии «закрыто» когда на катушку встроенного электромагнита подается питающее напряжение. При снятии напряжения ригель выходит из запорной планки под действием возвратной пружины.

В дверную раму встраивается катушка мощного электромагнита установленная на часть разомкнутого магнитопровода. Вторая часть магнитопровода монтируется на двери. В момент, когда дверь подходит вплотную к дверной раме, половинки магнитопровода под действием магнитного поля притягиваются друг к другу. При «замыкании» магнитопровода дверь удерживается в запертом состоянии. Чтобы преодолеть сопротивление электромагнита требуется усилие, которое обычный человек без дополнительных средств создать не в состоянии.

Из приведенного описания замков многопользовательских систем понятно, что при исчезновении питающего напряжения они автоматически открываются. Такое устройство замков делает домофонные системы уязвимыми, но оно продиктовано требованиями пожарной безопасности.

Что касается замков индивидуальных домофонов, то они открываются с помощью электромагнита при подаче питающего напряжения. Схема подключения электромеханического замка приведена на рисунке.

Для того чтобы входные двери с электрическими замками могли автоматически запираться, их оборудуют дверным доводчиками.

Блок питания

Блоки питания домофонов вырабатывают питающие напряжения для всех элементов домофонных систем. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется. Для увеличения надежности функционирования домофонов блоки питания можно дополнить блоками бесперебойного питания. Использование «бесперебойников» позволит продолжить работу домофона при перебоях в электроснабжении.

Блок вызова

Блок вызова является «мозгом» домофонной системы. Обычно вызывной блок состоит из:

  • цифровой клавиатуры;
  • дисплея отражающего набранные на клавиатуре цифры;
  • элементов дуплексной громкой связи (динамик, микрофон);
  • считывателя кодов электронных ключей;
  • кнопки отрывания двери изнутри помещения.

В зависимости от типа домофонной системы и алгоритма ее работы, при наборе комбинации цифр на цифровой клавиатуре можно ввести код доступа или вызвать абонента одной из квартир. При наличии дисплея на нем будет отображаться вводимая цифровая последовательность.

Новейшие домофонные системы открываются при помощи индивидуальных электронных ключей (чипов). В чипах ключей хранится уникальный код, который считывается специальным считывателем. Прочитанный код анализируется микроконтроллером блока вызова. Если введенный код соответствует коду «зашитому» в блок вызова, микроконтроллер выдаст сигнал на открытие двери.

Помимо функции идентификации с помощью ключа, блок вызова выполняет функцию управления коммутацией устройств голосовой связи. При наборе номера квартиры включаются динамик и микрофон, формируются управляющие сигналы для блока коммутации. Блок коммутации передает сигнал вызова на абонентскую трубку. В случае поднятия абонентской трубки у вызывающего лица появляется возможность вести разговор с людьми находящимися в квартире. Домофоны обеспечивают дуплексную (двустороннюю) голосовую связь между устройством вызова и абонентским аппаратом.

Если на абонентской стороне будет нажата кнопка «открыть», разрешающий сигнал через коммутатор поступит на блок вызова. Микропроцессорная система отключит питание электромагнита замка и входная дверь откроется. Так же дверь откроется и при нажатии кнопки открывания изнутри помещения.

Блок коммутации

С помощью коммутационного блока происходит телефонное соединение между блоком вызова и абонентским аппаратом. В современных домофонных системах в основном применяются блоки коммутации координатного типа. Работа прибора происходит по следующему алгоритму. Блок коммутации принимает от разговорного блока последовательность управляющих сигналов кодирующих номер квартирного приемного устройства (трубки).

В зависимости от номера квартиры, выбираются два провода, которые соединяют абонентский аппарат с разговорной частью вызывного устройства. Не вдаваясь в подробности можно сказать, что при координатном способе коммутации для соединения 99 квартирных трубок требуется всего 20 проводов.

Устройство квартирное переговорное (трубка)

Квартирная домофонная трубка мало чем отличается от трубок обычных телефонных аппаратов. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

В корпус трубки встраивается микрофон с транзисторным усилителем, динамик который в зависимости от положения трубки служит телефонным капчулем или зуммером вызова. На корпусе аппарата устанавливается светодиод индицирующий наличие линии.

Открытие двери из квартиры абонента происходит следующим образом. При нажатии кнопки «открыть» на корпусе квартирного переговорного устройства, происходит изменение сопротивления телефонной линии. Изменение сопротивления линии воспринимается микропроцессорным устройством как сигнал «открыть».

Принципиальная схема трубки домофона

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Заключение

В этом материале мы постарались подробно рассказать о многопользовательских СКУД, способах их построения и устройстве отдельных элементов. В последнее время люди стали активно применять малопользовательские домофоны в частных домовладениях. При этом предпочтение часто отдается видеодомофонам. Использование IP камер расширяет возможности систем контроля и увеличивает уровень безопасности граждан.

Руководство по самостоятельному подключению домофонов «Метаком»

Установка домофонов целесообразна в частных, многоквартирных домах, в офисах и организациях. Это устройство препятствует несанкционированному проникновению посторонних в помещение, гарантирует безопасность (см. Что может современный домофон). Домофон состоит из наружной вызывной панели, коммутатора, направляющего сигнал конкретному абоненту, трубки, которая размещается непосредственно внутри помещения. Все элементы соединены посредством кабеля.

Содержание:

Для корректной работы устройства следует соблюдать порядок подключения компонентов системы и осуществлять соединение контактов в соответствии со схемой подключения. В противном случае система окажется нерабочей.

Порядок монтажа следующий:

  • подключение и настройка наружного блока;
  • прокладка кабеля;
  • подсоединение трубок в квартирах абонентов.

Особенности установки наружного блока

В комплекте с домофоном поставляется схема подключения, в которой отображены особенности монтажа конкретной модели. Принцип подключения разных модификаций принципиально не отличается друг от друга, но имеются отличительные особенности, которые детально описаны в инструкции.

На наружном блоке представлены следующие контакты: К1-К5, L+, L-. Нельзя нарушать полярность, нужно учитывать разницу напряжения на конкретных разъемах. На контактах К1/К3 напряжение равняется 12 вольтам, К4/К5 соответствуют напряжению 0 вольт, на выходах L+/L- напряжение при работе достигает 6 вольт, а в момент разогрева — 5 вольт.

Если контакты подсоединены правильно, то на цифровой панели загорится индикатор, который горит в течение 20-30 секунд. Это время нужно для автоматической настройки. После завершения автонастройки система готова к эксплуатации.

На домофонах доступна опция регулировки уровня громкости динамика. Но заводские регулировки обычно удовлетворяют потребности пользователей, поэтому данную функцию используют редко.

Прокладка кабеля и подключение трубки

Для работы аналоговых домофонов (к данному типу относится большинство моделей «Метаком») необходима прокладка многожильного кабеля. Жилы разделяются на две шины: десятки и единицы. Для шины единиц целесообразно использовать неэкранированный кабель КСПВ ER 10X0.22, для шины десятков модели на 70 квартир — 6X0.22 (см. Кабель для видеодомофона). Чтобы понять необходимость подобного соединения, важно разобраться в принципе действия оборудования.

Читать еще:  Ворота из профнастила своими руками

Каждой квартире присвоен собственный цифровой код, соответствующий ее порядковому номеру. После набора кода на внешней клавиатуре сигнал передается на коммутатор, который отвечает за перенаправление сигнала к конкретному адресату.

Например, в многоквартирном домофоне, который обслуживает до 50 абонентов, реализовано пять ключей «десятков» и десять для «единиц».

Абонентская трубка, расположенная в квартире под номером 35, плюсом подсоединена к контакту №3 на шине «десятков», а минусом — к №5 на шине «единиц».

При наборе на внешней клавиатуре комбинации «35» микроконтроллер коммутатора включит контакты соответствующих линий под номерами 3 и 5, активируя конкретный внутренний блок, расположенный в доме абонента с набранным порядковым номером. Сложность в подключении внутренней панели состоит в правильном определении номеров контактов и соблюдении полярности (см. Материалы для монтажа: крепления, кабеля и разъёмы).

Особенности подсоединения трубки в многоподъездных домах

В домах с несколькими подъездами нумерация квартир может начинаться с любой цифры, хотя общее их количество в подъезде соответствует аппаратным возможностям оборудования. При подключении домофона в такой ситуации есть ряд нюансов.

Например, нумерация квартир начинается с 95-й, а в конструкции предусмотрены ключи для контакта «+» от 0 до 4 и для «-» — от 1 до 10. Простым решением является задание параметра «смещения». В приведенном примере целесообразно установить смещение на 94 единицы, тогда квартира №95 подключается плюсом к контакту «0» и минусом к контакту «1». Набранная комбинация воспринимается оборудованием как квартира №1, хотя на внешней панели пользователи набирают комбинацию 95.

В такой ситуации самостоятельная установка трубки крайне затруднительна, поскольку число смещения известно только установщику. В ряде случаев крайне сложно узнать, под каким номером домофон воспринимает конкретную квартиру.

Наибольшую сложность при подключении представляет поиск в щитке нужных контактов. Остальные манипуляции займут несколько минут. При подключении нельзя забывать о технике безопасности: в месте соединения проводов обязательно обеспечение хорошего контакта и тщательная изоляция.

Чтобы безошибочно различить шины нужно определить кабель, к которому подключены другие квартиры, которые расположены на этаже и их нумерация начинается с одной и той же цифры. Это и есть шина, к которой подключается «+».

Если в случае правильного подключения трубка не работает, то, скорее всего, причина в программной блокировке конкретного номера. Без помощи установщика решить эту ситуацию сложно, поэтому придется обратиться в фирму, которая обслуживает домофон.

У этого метода есть преимущество, ведь посторонние, не знающие номера, не совершат вызов в квартиру. При желании в одну квартиру подключаются и две трубки.

Если отключили домофон

Если трубка не подает признаков жизни, это может быть вызвано несколькими причин. В данной ситуации порядок действия следующий:

  • узнать, работает ли домофон у соседей;
  • проверить целостность контактов, подключенных к трубке;
  • осмотреть видимые участки проводов на наличие повреждений;
  • связаться с компанией, обслуживающей домофон, выяснить выполняли ли они отключение оборудования в конкретной квартире;
  • найти щиток с коммутатором и подключить трубку самостоятельно.

В данной ситуации рекомендуется осмотреть систему на предмет механических повреждений, проверить целостность контактов на наружной панели, а также соединение между домофоном и коммутатором. Если целостность проводов не нарушена, то проблема кроется в наружном блоке. В этой ситуации обращения к специалисту не избежать, он проведет квалифицированный ремонт и замену запчастей.

Частой причиной неработоспособности трубки является обрыв проводов, подключенных к ней. Достаточно снять пластиковую обшивку абонентского блока и посмотреть, нет ли обрыва проводов и насколько плотно прикручены контакты, нет ли признаков окисления.

Если трубка отключалась, то при повторном подключении могла быть нарушена полярность, в этой ситуации устройство не будет работать. Данные неполадки устраняются быстро и легко.

.
Кабель часто повреждается в местах перегиба, которые образуются при выходе из квартиры и на входе в щиток. Кроме того, он может быть умышленно поврежден вандалами.

Если видимых повреждений кабеля нет, то нужно отыскать и открыть щиток с коммутатором. В первую очередь нужно провести осмотр его содержимое на предмет наличия повреждений проводов или нарушения контактов.

Обнаружив в щитке провода, идущие от нужной квартиры, нужно выяснить, подключены ли они к многожильному кабелю. Если да, то следует проверить целостность проводов при помощи тестера. В случае, если провода не подключены, это легко сделать самостоятельно.

Сначала определяют шину десятков. К ней подключены все квартиры, расположенных на одном этаже. К этой шине подключается контакт «+» от нужной квартиры. Вторая шина — это единицы, к ней подключается «-». Подключение к нужному контакту определяется номером квартиры.

Следует выяснить у фирмы, обслуживающей домофон, проводилось ли отключение абонента. Если установлена программная блокировка, то целесообразно обратиться к лицам, проводившим отключение, либо самостоятельно подключить трубку на номер квартиры, которой нет в подъезде. Такие подключения не блокируются установщиками.

Для самостоятельного подключения трубки не нужны профессиональные навыки, нужно проявить внимание и усердие и разбираться в схемах монтажа электрооборудования. ТАк же можно самотоятельно подключить электрозамок к домофону.

Подключение домофона Метаком позволит защитить ваш дом

На сегодняшний день установка домофона перестала быть диковинкой. Это небольшое, но максимально удобное средство поможет обезопасить дом в наше неспокойное время. Перед тем как заказать то или иное устройство, следует понимать, что это сложная система, которая в зависимости от места применения имеет свои виды и функции. Одним из самых востребованных среди покупателей является домофон Метаком.

В большинстве случаев подключение домофона производится в многоквартирных домах. Такие устройства позволяют открывать дверь при помощи замка, кода или через сигнал из квартиры. Благодаря данным нововведениям можно не бояться, что в ваше жилище проберутся воры.

Кроме этого, современные домофоны имеют сложнейшее программирование, что делает проникновение в помещение полностью невозможным.

В чем преимущества данной модели?

Существует несколько типов домофонов:

  • Многоквартирные;
  • Аудидомофоны;
  • Видеодомофоны.

Домофон многоквартирный Метаком – это наиболее простое устройство, которое ограничит доступ посторонним лицам в жилое помещение. Его подключение может занять несколько дней: все зависит от численности жильцов. Хоть и установка сама по себе легкая, работа требует внимательности.

При установке многоквартирного домофона мастерами используется специальная схема, которая помогает не допустить ошибок при монтаже и различного вида неисправностей в последующей работе.

Аудиодомофон Метаком состоит из специально встроенной аудиопанели, которая монтируется с внешней и с внутренней стороны помещения, например, в подъезде, на дверях или же воротах.

Если вы решили самостоятельно установить аудиодомофон, то в таком случае вам поможет инструкция или схема, которая входит в комплектующие устройства.

Кроме этого внутри помещения устанавливается специальная трубка. С обеих сторон устройство имеет микрофон, обеспечивающий двухстороннюю связь. Вызов производится за счет ввода специального кода, например, номера квартиры. Открытие двери происходит дистанционно: после того как пользователь введет специальный код или же после нажатия кнопки изнутри жилища.

Современные устройства Метаком также включают и беспроводные аудиомодели, которые имеют простой монтаж и удобство в эксплуатации. Такие модели обрели широкую популярность среди пользователей, наиболее часто применяются среди владельцев частных домов, офисных, а также производственных помещений.

Более подробную информацию о домофонах этой марки вы сможете узнать просмотрев это видео:

Благодаря тому, что в комплектации идет специальная схема, монтировать устройство сможет даже дилетант. Кроме вышеперечисленных устройств большую популярность обретают и видеодомофоны. В его комплектацию может входить черно-белый или цветной монитор и специальная панель с видеокамерой, микрофоном, инфракрасной подсветкой, электромеханическим замком. По желанию клиента к видеодомофону подключается дополнительная видеокамера наблюдения. Подключить такой домофон самостоятельно не составит большого труда.

Как правильно осуществить подключение устройства?

Прежде чем заняться изучением схемы подключения устройства, убедитесь в наличии следующих инструментов:

  • Изоляционная лента. Она поможет по окончанию работ обезопасить пользователей от несчастных случаев;
  • Дрель;
  • Дюбеля;
  • Плоскогубцы;
  • Алебастр;
  • Саморезы.

Установить домофон можно как самостоятельно, так и обратиться за помощью к специалисту.

Перед тем как обратиться к инструкции по установке, следует определиться с моделью аппарата. В данном случае рекомендуется опираться на необходимые функции устройства, смету, а также тип охраняемого объекта. Сама по себе схема подключения очень проста, единственное, на что следует обратить внимание – это правильность прокладки всех проводов. Кроме этого работа устройства напрямую зависит от качества настройки всех модулей и соединения их проводов.

Более подробную информацию о том как установить домофон вы сможете просмотреть в этом видео:

Для квартиры наиболее простым вариантом подключения послужит комплект из трубки и вызывающего устройства. Если подключается видеодомофон, то в таком случае вам также понадобится база с экраном и видеоглазок, который необходимо будет установить на входную дверь.

Перед установкой домофона рекомендуется заранее определиться, где именно будет находиться трубка домофона. Обычно место ее расположения находится около двери. Как уже говорилось, прокладка кабелей является самым трудоемким процессом. Наиболее удобным и безвредным для стен способом является прокладывание проводов в специальных пластиковых каналах. Все что необходимо – это правильно соединить провода (обычно их всего четыре, максимум – шесть). Обратите внимание на качество крепления вызывного, а также на программирование устройства.

Для этого рекомендуется пользоваться инструкцией. Как правило, схема подключения домофона и прокладки проводов включена в комплектацию самого изделия.

Как лучше подсоединить трубку домофона?

Кроме этого следует серьезно отнестись к установке самой трубки в квартире, поскольку длина провода, отведенного от домофона не должна превышать тридцати-сорока метров от устройства, иначе сигнал не будет поступать. В комплектации во время установки существует отдельная схема трубки, которой рекомендуется придерживаться.

Внешний вид и расположение органов управления домофона

Принцип установки прост: на определенном под трубку месте делаются специальные отметки, где потом просверливаются отверстия. Затем при помощи специальных чопиков, ранее вмонтированных в отверстие, вкручиваются саморезы. В Метаком подводятся провода, и все устройство в итоге помещается в свое положенное место.

Во время подключения некоторых видов домофонов предусматривается использование электрозамка. В большинстве случаев такой замок используется в частных домах или коттеджах. Таким образом можно открывать дверь или ворота на большом расстоянии.

План подсоединения оборудования

Если установка домофона Метаком была правильно произведена, то устройство полностью готово к работе. В случае возникновения сомнений в правильности монтажа, следует обратиться к профессионалам.

vote
Article Rating
Ссылка на основную публикацию
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
