Защелка на калитку своими руками

Как сделать защелку на калитку

Калитка чаще всего выполняет роль декоративного элемента. Защелка для калитки не будет лишней в любом случае. В принципе любую калитку в заборе можно перемахнуть. Но без простейшего запора она выглядит непрезентабельно. Во двор могут совершенно свободно проходить люди и домашние животные.

Подборка различных видов защелок на калитку

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

Конструкция простой горизонтальной щеколды для калитки

  • пластины из металла;
  • стержни с ушками;
  • пружинки небольшого размера;
  • слесарные тиски;
  • ножовка для металла;
  • напильники;
  • молоток слесарный;
  • гаечные ключи;
  • отвертки;
  • шуруповерт;
  • сварочный аппарат;
  • электрическая дрель.

Вернуться к оглавлению

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор — это так называемый вертушок.

    Его можно быстро изготовить из деревянного брусочка размерами 100х200х50 мм. Размеры могут изменяться в значительных пределах.

Так выглядит простой вертушок для калитки

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки. Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки.

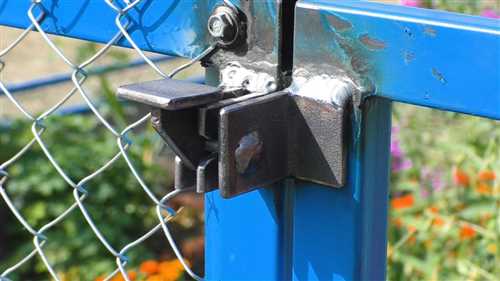

Самодельная защелка на калитку

Щеколда

Щеколда — следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

  1. На створке двери намечается место установки щеколды.
  2. Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
  3. В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
  4. К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
  5. Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Вернуться к оглавлению

Другие системы запоров для калитки

В последнее время на дачах повсеместно принято устанавливать звуковые системы, которые подают громкий сигнал в случае проникновения посторонних лиц на территорию. Окна, двери, створки ворот оснащаются чувствительными приборами, реагирующими на любые возможные попытки нарушения их целостности. Такие анализаторы можно устанавливать и на входную калитку. Громкие звуки известят хозяев и всю округу о пришествии посторонних.

Но даже при таких хитроумных системах нужны и традиционные крючки и засовы. На дачах до наших дней широко используются обыкновенные крючки. Это приспособление легко установить.

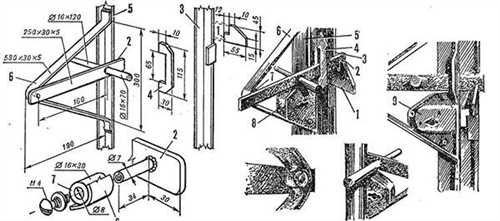

Чертеж с размерами для изготовления щеколды для калитки

  • проволоку диаметром 4-5 мм;
  • плоскогубцы;
  • слесарный молоток.

Плоскогубцами проволока изгибается по месту расположения крючка. Предварительно ее можно обжечь на открытом огне. Даже каленая проволока будет гнуться, если место сгиба нагреть до красного цвета. После выгибания проволоки готовое изделие снова можно закалить. Для этого нагреть его до достижения малинового цвета, после чего сразу окунуть в холодную воду. Форму и изгибы изделие может иметь самые разные в зависимости от места установки.

Небольшая по размерам щеколда делается из подручных материалов. Это может быть полоса стали, деревянные или другие бруски. Защелка своим просверленным концом крепится к створке калитки.

К ее средней части прикрепляют бечевку, конец которой протягивают сквозь полотно и оставляют в удобном для пользования месте. Для открывания калитки нужно просто потянуть за бечевку. Для закрытия ничего делать не надо. Защелка сработает автоматически. Также можно сделать электромеханический замок. Он может работать совместно с домофоном и с другими системами. На калитке установить ее очень просто. Управление на расстоянии, дистанционное.

Запоры для гаража и сарая

Подобные запоры устанавливаются и на створках гаражных ворот. Двустворчатые распашные ворота с калиткой, врезанной в створку, могут закрываться на вертушку большого размера. Приобрести такой запор невозможно ни в каком магазине. Его можно сделать только своими руками. Для изготовления нужно взять брусок из дерева или из металла.

Толщина его — 50 мм. Ширина может составлять 100-150 мм. Длина должна быть такой, чтобы перекрыть большую часть обеих створок.

Крепится такое приспособление на одной из створок. При закрытии створок и переводе запора в горизонтальное положение происходит закрытие их. Внизу и вверху можно дополнительно установить вертикальные запоры в виде буквы Г.

Пример самодельной защелки для сарая

Заключение

Красивые ворота являются лицом двора или гаража. Но их красота — это далеко не самое главное. Гораздо более важным является защита территории от непрошенных гостей. Этим свойством могут обладать различные защелки для калиток. Если ручка служит для открывания и закрывания створок свободных дверей, то защелки способны закрыть ворота и защитить содержимое внутри гаража или двора.

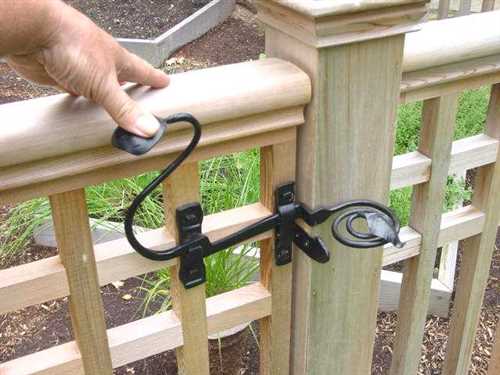

Оригинальная защелка для садовой калитки

Из подручных материалов при умении нетрудно соорудить различные системы запоров для ворот и калиток. Они, в отличие от использования механических средств, не требуют ключей или иных приспособлений. Это очень удобно: подошел, открыл и зашел. Приспособления могут иметь внешний вид вертикальных задвижек, горизонтальных устройств, комбинации нескольких видов систем.

Для изготовления в домашних условиях используются деревянные и металлические брусья и бруски небольшого размера, гвозди различного размера и проволока, отрезки Часто применяются куски бечевки, небольшие пружинки, шайбы. Для предохранения металлических деталей от коррозии их обрабатывают грунтовкой и покрывают краской.

Виды защелок на калитки и самостоятельное изготовление

Вход во двор является лицом любого частного владения, поэтому хозяева личных владений стремятся им уделять больше внимания, чтобы ворота и калитка имели максимально презентабельный вид. Конечно, в данном случае имеет значение не красота, а надежность конструкции и внушительный вид, чтобы у вора даже не возникло мысли, что в этот двор можно залезть.

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень. Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Запор для калитки своими руками

Соорудить засовы самостоятельно в домашних условиях довольно сложно, поэтому лучше взять за основу самый простой вид задвижек, которым является горизонтальная защелка на пружинной основе.

Для начала следует определить на калитке место для монтажа запорного механизма. Нанести разметку можно с помощью рулетки и обычного карандаша. Далее, необходимо составить точную схему конструкции. Для изготовления задвижки в домашних условиях понадобятся:

  • стальной стержень с ушком,
  • тиски,
  • металлические пластины соответствующего размера,
  • молоток,
  • гаечный ключ или отвертка,
  • шуруповерт,
  • сварочный аппарат,
  • дрель,
  • ножовка по металлу.
Читать еще:  Отзывы потребителей о теплом плинтусе

Первым делом нужно соорудить несущий каркас. С этой целью необходимо приварить к металлическому участку специальные держатели стержня, а затем закрепить на несущем стержне ручку. В готовый каркас вместе со стержнем вставляется пружина. Монтаж запора к металлической калитке осуществляется с помощью сварочного аппарата. Если ворота деревянные, применяются саморезы. Выемка для фиксирования затвора сверлится напротив запорного стержня.

Поскольку такая защелка сможет быть открыта только с одной стороны, можно дополнительно к ней присоединить торсионный механизм. Для этого следует взять тонкий трос соответствующей длины, для которого заранее просверлить небольшое отверстие в нижней части ворот сбоку. Этот трос прикрепляется к ушку запора и протягивается наружу. Теперь, для того чтобы отодвинуть засов, нужно будет только потянуть за трос.

Главное при изготовлении и монтаже дверного запора своими рукамиэто аккуратность, точность замеров, правильно составленная схема. Также не стоит забывать о том, чтобы предусмотреть защиту задвижки от разрушительного воздействия погодных условий. Необходимую защиту от влаги сможет обеспечить специальный защитный карман из металла.

Как сделать защелку или запор на калитку своими руками

Калитка. Вроде бы чисто декоративный элемент. На первый взгляд, никакой серьезной охранной функции не выполняет: всегда можно в обход ее перемахнуть через забор. Но, без этой важной части экстерьера даже самое шикарное домовладение будет выглядеть неуютным, а двор – открытый на растерзание всем ветрам, бродячим животным, пр. Еще каких-нибудь сто лет назад наши предки знали, что если на закрытую калитку накинут хомут из веревки, проволоки, цепи, то хозяев нет дома. Сегодня в деревне люди тоже пользуются этим символическим «запором», который выполняет, скорее, декоративную функцию. Однако, наряду с простыми атрибутами, используемыми в качестве немых сигналов, защищающих подворье, встречаются и более функциональные запорные приспособления. На первом месте у них стоит исключительно защитная функция, а уже потом декор. При рыночном разнообразии запорных аксессуаров есть возможность подобрать нужную конструкцию любого исполнения. Однако, проявив смекалку и фантазию, всегда можно сделать оригинальный запор на калитку своими руками. Защитная конструкция хороша тем, что выполняет свои функции без обязательного набора ключей, при этом достаточно эффективна.

«Вертушка» на калитку: проще простого

Такое незатейливое охранное устройство можно изготовить из подручных средств. Берется небольшой деревянный брусок 100 х 200 х 50 мм. Прибивается посередине толстым гвоздем или сквозным болтом к опоре калитки.

При повороте вокруг своей оси в горизонтальном относительно земли положении «вертушка» будет фиксировать калитку в закрытом виде. Метиз ввинчивается изнутри с использованием шайб. Между ними располагается пружинка. Надетая щеколда дополнительно прижимается гайкой. В этом случае дверки прилегает к опоре достаточно плотно. Провернув перекладину на 90 градусов и выставив ее параллельно опоре, препятствие убирается, калитка открывается.

На заметку! Болт, являющийся элементом фиксации и функционирования запорной перекладины, выбирается определенной длины. Она состоит из толщины створки и бруска, а также шайб в количестве двух штук. Обычно это 0,8-0,9 см.

Слабым местом конструкции считается место крепления к столбу. Прибитая с усилием «вертушка» хорошо держится в положении «закрыто», но при попытке открыть калитку, она проворачивается туго. Если же оставить люфт между двумя деталями, то сделать поворотное движение перекладины в положение «закрыто» будет легко, но здесь возможно самопроизвольное открывание калитки, например, при легком толчке, или дуновении ветра. Да и гнездо под болт само по себе со временем деформируется, расшатывается. Вертушка перестает «держать» заданное положение. Исправить ситуацию поможет обыкновенная пружина в диаметре чуть больше, чем сечение болта. Небольшой ее фрагмент (буквально 3-4 витка), надетый на забиваемый болт или гвоздь со стороны рабочего тела, будет своего рода, компенсатором, реагирующим на прикладываемые усилия и удерживающим «вертушку» в нужном положении. При этом снаружи запорный механизм не виден, его можно открыть только со стороны двора.

Щеколда в качестве запора на калитку: устройство, проверенное временем

Незаметная с первого взгляда на калитке щеколда, на самом деле, вполне эффективна в качестве запорного устройства. Ее надежность проверена временем, а непритязательность конструкции, не предполагающей использования ключей, делают устройство универсальным. Совсем несложная в изготовлении щеколда на калитку своими руками к месту будет на полотне калитки, двери или непосредственно на раме. При скрытом способе ее устанавливают изнутри, в том месте, где калитка открывается.

  • в заданной точке полуметровый кусок дюймовой трубы вбивается в землю;
  • над ним щеколда в виде железного элемента (прута) с отверстием под бечевку или трос фиксируется на калитке;
  • тросик, протянутый от калитки в удобное для пользователя место, в случае необходимости натягивается, щеколда приподнимается.

Кстати! Перед монтажом самодельного запора на калитку любой модели необходимо вначале выполнить предварительную разметку: обозначить место расположения тела механизма и крепежа.

Своего рода шпингалет нужного размера, изготовленный из обрезка металлической трубы небольшого диаметра, устанавливается в удобном месте. Он сможет стать удобным запором, плотно фиксирующим полотно калитки.

В трубный корпус, закрепленный в нескольких местах, вставляется металлическая сердцевина (прут) выполненная в «Г» — образной форме. Если приложить усилия и потянуть за короткую, перпендикулярно отогнутую «ручку», длинная часть прута свободно перемещаться по металлическому корпусу. Отрезок хода стержня регулируется, с одной стороны, изгибом ручки, с другой металлической проушиной (или скобой), закрепленной на опорном столбе, на уровне «салазок» для прута. В положении «закрыто» металлическая сердцевина должна полностью входить в скобу на столбе.

Внимание! Для безотказной работы движущихся элементов запорной конструкции, особенно в зимнее время, нужно периодически проводить их смазку трансформаторным или веретенным маслом. Своевременная покраска металлических частей позволит защитить запорный механизм от коррозийного разрушения.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Крючок: по-прежнему в моде

  • Если, предположим, запорное устройство звуковое на калитку своими руками смонтировать не каждому под силу, то всем понятная и привычная пара – крючок с петлей (скобой) пользуется до сих пор большой популярностью, особенно среди дачников.
  • Установить ее легко, если метизы есть в наличии. А если нет, то можно их изготовить из проволоки ǿ 4-5мм. Просто изогнуть плоскогубцами, тем более руками, невозможно. При надавливании с усилием закаленный металл просто сломается. Нужно проволоку (или прут) предварительно термически обработать: отпустить на огне. Для этих целей можно развести небольшой костер или использовать горелку домашней газовой плиты.
  • Прут, удерживаемый за один конец плоскогубцами, нагревается в месте предполагаемого сгиба до «красного каления». Используя вторые плоскогубцы, раскаленную заготовку выгибают до нужной кривизны, формируя крючок. Затем полуфабрикат повторно закаляют: снова нагревают до малинового цвета и сразу опускают в емкость с холодной водой. При этом цевье и головка крючка расположены в одной плоскости. «Жало» помещают снова в огонь. Рабочая часть отгибается на требуемый угол в нужную сторону. Завершается все повторным нагревом и окунанием в воду. Таим способом можно выгнуть и петлю или сформировать вместо нее скобу.
  • Как правило, скобяные аксессуары на калитку в виде петель, шпингалетов, крючков, пр., приобретаются или изготавливаются дополнительно. В любом случае они должны быть или оцинкованными, либо перед эксплуатацией нужно нанести защитный антикоррозийный слой. Для этого покрыть черным блестящим лаком (шеллачное покрытие).

Монтаж защелки: выбор из модельного ряда

Еще один вид запора – защелка на калитку своими руками. Используется небольшая, но довольно таки тяжелая готовая щеколда. Как вариант, ее можно изготовить из имеющегося дома расходного материала. Особенность защелки в том, что фиксирующие приспособления должны находиться только по одну строну плоскости.

Укрепляться может прямо у калитки, а может к ограждению: все зависит от стороны открывания/закрывания дверки. При этом фиксаторы ориентированы по направлению вниз и с уклоном порядка 40°.

  • Приложив защелку к калитке, одновременно производится ее постепенный наклон до той точки, в которой стержень без принудительной силы, а исключительно под своим весом сам начнет опадать вниз. В этом положении и фиксируется наклон защелки.
  • Привязанная к ручке бечевка пропускается через направляющие проушины. Конец ее протягивается и закрепляется в удобном для «дистанционного управления» месте.
  • В случае открывания калитки бечевку нужно потянуть на себя.
  • На закрытие защелка работает в автоматическом режиме, опускаясь под тяжестью собственного веса.

Рассматривая варианты, как сделать запор на калитку своими руками, обратите внимание на электромеханическую модель защелки. Она считается надежным запором и может работать в комплекте с замком, домофонами с аудиосигналом. При этом легко устанавливается на калитке своими силами и выполняет команды дистанционно.

Читать еще:  Тонировка и бронирование стекол

Потребительская ценность калитки

Как самостоятельный элемент ограждения калитка не используется. Она, а также ворота должны планироваться и строиться в комплексе со всем ограждением (забором). Основное требование пользователя состоит в том, чтобы эксплуатировать калитку без усилий, а закрываться она должна как можно проще, без задействования при этом основных ворот. К тому же, все дополнения на ней служат созданию гармонии с общим видом ограждения, дополняя или акцентируя внимание на этой малой архитектурной форме.

Простой и удобный фиксатор для калитки

Привет самодельщикам, а также дачникам и владельцам приусадебных участков!

Года два назад, мы с моим дядькой сделали новый забор из профнастила по границе нашего сада. Причем этот забор мы полностью делали сами, а в конце, изготовили в этом заборе, еще и вот такую калитку для выхода на улицу.

А вот эта калитка в открытом виде.

Причем калитку эту в основном делал дядька, я ему в этом помог, совсем немного. Калитка получилась весьма удобная, большая и достаточно широкая, так что через нее можно не только ходить, но и очень удобно переносить или транспортировать с улицы на участок (скажем, на тачке или тележке) разные строительные материалы, а также сыпучие грузы (торф, песок, навоз, перегной и т.п.).

Однако при эксплуатации калитки выявилась одна проблема. Дело в том, что в ветреную погоду, сплошной забор из профнастила стал играть роль своеобразной аэродинамической трубы, создавая и усиливая воздушный поток, даже при небольшом ветерке. Таким образом, открытая калитка постоянно сильно распахивалась или наоборот захлопывалась набегающим воздушным потоком.

В результате возникла необходимость изготовления какого-нибудь фиксатора, который бы позволял надежно фиксировать калитку в открытом положении. Причем такой фиксатор я подумывал сделать из металла, возможно в виде сварной конструкции, чтобы он был достаточно надежный, основательный и при этом долговечный.

Но в прошлом году у меня как-то не дошли до этого руки, а этой осенью, время вроде бы появилось, но тут подвела погода, поскольку уже во второй половине октября у нас выпал снег, который так и не растаял до сих пор.

В итоге, я решил сделать пока на скорую руку, деревянный фиксатор в качестве опытного образца. Это даже и лучше, поскольку за время зимы, этот фиксатор «обкатается», выявятся его недостатки, а потом уже весной, можно будет сделать окончательный вариант из металла.

Итак, для изготовления такого фиксатора, мне понадобились следующие принадлежности:

Материалы и крепежные элементы:
• Отрезок доски толщиной 2 см, шириной 12 см, и длиной 40-50 см.
• Деревянная планка толщиной 2 см, шириной 5 см, и длиной 1 м.
• Стальной уголок 30х30 мм, длиной 1,5 м.
• Несколько шурупов по дереву, диаметром 4 мм, разной длины.
• Мебельный болт М6, длиной 70 мм, с гайкой и двумя шайбами.
• Гвоздь диаметром 3 мм, и длиной 9 см.

Инструменты:
• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Шило.
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 и 6 мм.
• Сферическая фреза по дереву.
• Перовое сверло по дереву, диаметром 18 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.

Изготовление фиксатора для калитки

Сначала я разметил деревянные заготовки и выпилил из них вот такие детали.

Кстати в качестве деревянных заготовок, я практически использовал отходы, чуть ли не от горбыля, с остатками коры с другой стороны. Поэтому с обратной стороны изготовленные детали выглядят вот так. :e113:

Но в этом нет ничего страшного, поскольку как я уже отмечал – это будет пока временный, экспериментальный образец фиксатора.

Далее в широкой детали, я просверлил три отверстия диаметром 4 мм, под шурупы.

А в двух других деталях, просверлил по одному отверстию диаметром 6 мм. В эти отверстия будет вставляться мебельный болт.

Одну из сторон отверстия в длинной детали, я немного рассверлил перовым сверлом по дереву, чтобы утопить головку мебельного болта.

Ну и теперь можно собирать фиксатор.
Для этого, сначала вставляем мебельный болт в отверстие длинной детали.

С обратной стороны, надеваем на этот болт широкую шайбу.

Надеваем короткую деталь и прикручиваем ее гайкой с шайбой.

Теперь с обратной стороны, прикручиваем шурупами широкую деталь.

Затем вбиваем гвоздь в качестве ограничителя.

И вот наш фиксатор готов!
Так он выглядит в открытом положении.

А так в закрытом.

Теперь осталось установить его рядом с калиткой.
Для этого при помощи кувалды, забиваем в землю около калитки стальной уголок.

Этот уголок должен находиться на расстоянии не более 10 см, от боковой кромки открытой калитки.

Теперь приворачиваем наше устройство к уголку при помощи шурупов, через отверстия в уголке. Мне кстати не пришлось сверлить эти отверстия, поскольку удалось найти уголок с уже готовыми отверстиями.

И вот наш фиксатор установлен!

Теперь открываем калитку.

Как видно, калитка открывается примерно на 120 градусов, и упирается в широкую деталь фиксатора, которая не дает ей распахиваться дальше.

Ну а затем, окончательно фиксируем калитку при помощи поворотной детали нашего фиксатора, опуская ее вниз.

Теперь калитка надежно зафиксирована, она уже не захлопнется и не распахнется сама по себе.

Вот так это выглядит сбоку.

Чтобы разблокировать калитку, достаточно опять поднять поворотную деталь в верхнее положение.

Надо сказать, что данный фиксатор оказался достаточно удобным в использовании (по крайне мере – пока). Конечно в будущем могут выявиться какие-либо недостатки, но в принципе для того и предназначен экспериментальный образец, чтобы выявить все недостатки и учесть их уже в окончательном варианте фиксатора.

Ну и на этом у меня все! Всем пока и побольше простых и удобных самоделок!

Защелка для калитки своими руками: фото, как сделать на ворота из профнастила, видео

Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

В продаже есть несколько основных разновидностей таких закрывающих устройств:

  1. Вертикальные задвижки.
  2. Горизонтальные накладные задвижки.
  3. Винтовые задвижки.
  4. Накладные сдвижные запоры.
  5. Поворотные пазовые конструкции.
  6. Реечный ригельный механизм.
  7. Врезная конструкция.
  8. Защелки с креплением на основе пружины.
  9. Кодовый замок.
  10. Электромагнитный замок.
  11. Электромеханический замок.

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Самодельные дворовые деревянные калитки, а также калитки из профлиста могут закрываться аналогичным способом.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Читать еще:  Изготовление каркаса для балкона

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Но из-за сложности механизма его практически невозможно сделать самостоятельно.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

  • стержень с ушком;
  • стальные пластины;
  • сварку;
  • пассатижи;
  • пружину;
  • шуруповерт;
  • молоток;
  • набор ключей;
  • ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

На окончании болта надфилем делается плоская лыска.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

С обратной стороны калитки на болт надевают 2 шайбы. Их прижимают гайкой так, чтобы головка вошла в фаску. На лыску надевают защелку и второй гайкой зажимают. Так получаются эффективные и не слишком дорогие по цене запоры. Сделать их сможет любой домашний мастер.

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Простые способы самостоятельного изготовления защелки для калитки

Любой частный дом или дачу невозможно представить без калитки с надежным запором. Многие владельцы частных домов стремятся выбрать прочный и качественный запор для калитки. Такое изделие можно изготовить и установить с помощью профессионалов, но гораздо удобнее и экономнее сделать это собственноручно.

Такой замок будет предметом гордости хозяина и поводом для восхищения его гостей и соседей.

Что потребуется для установки замка для калитки

При наличии множества вариаций выполнения замка, принцип монтажа многих моделей имеет общие этапы. Для установки засова своими руками мастеру потребуется такие инструменты и материалы: набор сверл, бита для закрепления саморезов, шуруповерт и болгарка. Любой засов должен иметь следующую комплектацию: соединительный квадрат, сердцевину, комплект ключей, болты, ручки и планку. Приобретая замок для калитки, нужно удостовериться, что все части в наличии и в исправном состоянии.

Чтобы прикрепить своими руками надежный засов, вначале следует сделать набросок месторасположения запора и его крепежа. Перед процессом сверления мастеру следует определиться с насадками: они должны быть подходящими по размеру. Когда подготовительные работы проделаны, нужно приступать к сверлению отверстий для крепежа.

После прохождения этого этапа наступает непосредственная установка замка. Нужно взять сердцевину запора, прикрепить ее при помощи саморезов, а потом установить квадрат. После монтажа последнего должна быть установлена ручка. Она привинчивается при помощи болтов. Если же мастер столкнулся с проблемой, когда квадрат и болты для стяжки не подходят по своим размерам к трубе, тогда пригодится болгарка, с помощью которой можно придать элементам требуемый размер. Следующий шаг – установка планки, которая крепит замок.

Очень важно предусмотреть защиту замка, ведь под влиянием негативных погодных условий он может изнашиваться и разрушаться.

Чтобы защелка калитки служила длительное время, следует в ее конструкции предусмотреть защитный карман из металла для предотвращения попадания влаги и для обеспечения необходимой жесткости и надежности. Тогда ручка запора будет надёжно прикреплена.

Типы замков для калитки

Наиболее часто владельцы частных домов при установке защелки своими руками используют следующие замки:

  • врезной засов;
  • накладной засов;
  • кодовый замок;
  • электрозащелка.

К первому типу относится наиболее распространенный вид замков, который, к тому же, проще всего установить своими руками. Щеколда устанавливается в специальный паз, который вырезается при помощи болгарки.

Накладные замки устанавливаются при помощи крепежа, для которого предварительно просверливаются отверстия. Щеколда крепится с обратной стороны калитки. Она удобна своим простым принципом работы и надежностью в эксплуатации. Такие засовы крепят в случае, когда нужно быстро закрыть дверцу. Кодовый замок применяется не так часто, но удобен своим принципом действия из-за отсутствия необходимости применения ключей.

Электрозащелка относится к наиболее надежному и удобному способу запора калитки. Она представляет собой механизм, состоящий из якоря, который установлен в калитку, и специального магнита в коробке.

Устройство отпирается при помощи магнитного ключа. Чтобы это сделать, нужно поднести ключ к специальному считывающему устройству. Хотя электрозащелка привлекает многих своей простой, трудность может заключаться в необходимости открытия замка, если утерян магнитный ключ.

Интересные вариации установки замка

Кроме общепринятых вариантов, можно установить и засовы других конструкций.

Один из вариантов – это самозапирающийся запор. Для его установки приобретается сам замок в готовом виде. Процесс инсталляции очень прост и не потребует от мастера специальных знаний.

Принцип действия такого замка следующий: когда человек берет в руку трос, он приводит в движение стержень, который, в свою очередь, сжимает стальную пружину. После этого калитку можно будет открывать – щеколда откроется. Для закрытия замка нужно всего лишь отпустить веревку, и задвижка автоматически закроется.

Существует еще один способ для установки задвижки своими руками, который очень прост в изготовлении. Чтобы сделать такое приспособление, потребуется всего лишь полчаса свободного времени. Также для этого понадобятся гвозди (2 штуки) и отрезок проволоки с диаметром от 6 до 8 мм. Гвозди следует выбирать с тем расчётом, что их размер зависит от нужной прочности фиксации задвижки.

Данный механизм работает очень просто: дверь открывается простым движением ноги.

Крепежная дуга изготавливается из гвоздя, шляпка которого убирается. Сам гвоздь крепится в раму калитки на требуемую глубину. Далее надевается проволока, а свободный конец гвоздя гнется на 180 градусов, после чего забивается до упора. При этом проволочная защелка должна иметь свободу движения.

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
