Легкосбрасываемые конструкции окна

Легкосбрасываемые конструкции окна

ГОСТ Р 56288-2014

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНСТРУКЦИИ ОКОННЫЕ СО СТЕКЛОПАКЕТАМИ ЛЕГКОСБРАСЫВАЕМЫЕ ДЛЯ ЗДАНИЙ

The easily dumped window constructions with double-glazed windows for buildings. General specifications

Дата введения 2015-07-01

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Московский государственный строительный университет» (ФГБОУ ВПО «МГСУ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1930-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

1 Область применения

Настоящий стандарт распространяется на конструкции легкосбрасываемые оконные со стеклопакетами для гражданских и промышленных зданий (далее — легкосбрасываемые оконные конструкции), выполняющие функцию противовзрывных предохранительных конструкций, предназначенные для снижения избыточного давления, возникающего при внутренних взрывах парогазопылевоздушных горючих смесей в зданиях и сооружениях.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и технической документации, устанавливающих нормируемые показатели качества легкосбрасываемых оконных конструкций конкретных видов, обеспечивающие технологическую и техническую эффективность легкосбрасываемых оконных конструкций, а также технологической документации на их применение.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 54170* Стекло листовое бесцветное. Технические условия

________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 54170. — Примечание изготовителя базы данных.

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 538 Изделия замочные и скобяные. Общие технические условия

ГОСТ 5378 Угломеры с нониусом. Технические условия

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 10354 Пленка полиэтиленовая. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 21519 Блоки оконные из алюминиевых сплавов. Общие технические условия

ГОСТ 23166 Блоки оконные. Общие технические условия

ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования

ГОСТ 23344 Окна стальные. Общие технические условия

ГОСТ 24033 Окна и балконные двери деревянные. Методы химических испытаний

ГОСТ 24700 Блоки оконные деревянные со стеклопакетами. Технические условия

ГОСТ 24866 Стеклопакеты клееные строительного назначения. Технические условия

ГОСТ 26602.1 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

ГОСТ 26602.2 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26602.3 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4 Блоки оконные и дверные. Методы определения общего коэффициента пропускания света

ГОСТ 26602.5 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке

ГОСТ 30674 Блоки оконные из поливинилхлоридных профилей. Технические условия

ГОСТ Р ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний изделий определенного строительных вида*
________________
* Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.

ГОСТ Р ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума

ГОСТ Р ИСО 10140-3 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума.

ГОСТ Р ИСО 10140-4 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений

ГОСТ Р ИСО 10140-5 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию

ГОСТ Р 56289-2014 «Конструкции светопрозрачные легкосбрасываемые для зданий. Методы испытаний на воздействие внутреннего аварийного взрыва».

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 дефлаграционный взрыв: Конструкция, заполняющая оконный проем в ограждающей конструкции, позволяющая освободить сбросной проем при воздействии на нее нагрузок от внутреннего дефлаграционного взрыва.

3.2 сэндвич-панель: Строительный материал, имеющий трехслойную структуру, состоящую из двух листов жесткого материала (металл, поливинилхлорид, магнезитовая плита) и слоя утеплителя между ними.

3.3 легкосбрасываемая конструкция; ЛСК: Ограждающая строительная конструкция, позволяющая освободить сбросной проем при воздействии на нее нагрузок от внутреннего дефлаграционного взрыва.

4 Классификация

4.1 Классификация легкосбрасываемых оконных конструкций по области применения:

— промышленные здания и сооружения;

4.2 Классификация легкосбрасываемых оконных конструкций по типу вскрытия сбросного проема:

— поворотная (в состав легкосбрасываемой оконной конструкции входит поворотная створка, при воздействии избыточного давления внутреннего дефлаграционного взрыва открывающаяся наружу посредством вращения вокруг оси петель ее крепления);

— смещаемая (конструкция содержит смещаемый элемент — например, стеклопакет или рама со стеклопакетом, выпадающий наружу при воздействии на него избыточного давления дефлаграционного взрыва).

4.3 Классификация легкосбрасываемых оконных конструкций по типу крепления поворотной створки:

— с вертикальным шарниром;

— с горизонтальным шарниром.

4.4 Условное обозначение легкосбрасываемой оконной конструкции должно содержать буквенное обозначение «ЛСКОС» — конструкция легкосбрасываемая оконная со стеклопакетом; буквенное обозначение области применения: «ПР» — для промышленных объектов или «Ж» — жилых объектов; буквенное обозначение по типу вскрытия сбросного проема: «П» — поворотная или «С» — смещаемая; обозначение нормативного или технического документа на конструкции конкретных видов.

Пример условного обозначения легкосбрасываемой оконной конструкции

Конструкция легкосбрасываемая оконная со стеклопакетом для промышленных зданий и сооружений со смещаемым элементом:

ЛСКОС ПР-С ГОСТ РХХХ-ХХХХ

5 Технические требования

5.1 Основные параметры и характеристики

5.1.1 Легкосбрасываемые оконные конструкции со стеклопакетами должны соответствовать требованиям настоящего стандарта, комплектов конструкторской документации в зависимости от материалов рамочных элементов изделия и светопрозрачной части, варианта конструктивного исполнения, архитектурного рисунка, нормируемых эксплуатационных характеристик, варианта размещения поворотной створки или смещаемого элемента.

5.1.2 Легкосбрасываемые оконные конструкции должны иметь предохранительные запорные устройства в виде защелок, разрушаемых элементов крепления или иных конструкций, освобождающих поворотную створку или смещаемый элемент при воздействии на него избыточного давления.

5.1.2.1 Легкосбрасываемые оконные конструкции устанавливаются в помещениях зданий или пожарных отсеков производственного и складского назначения категорий А и Б, по [1, глава 8, статья 27].

Читать еще:  На балконе потеют окна что делать

Допускается установка легкосбрасываемых оконных конструкций в помещениях категории В, Г и Д и некатегорированных зданиях, сооружениях, строениях и помещениях иного назначения в целях обеспечения их взрывоустойчивости при внутреннем дефлаграционном взрыве.

5.1.2.2 Предохранительные запорные устройства при достижении в помещении избыточного давления 0,7 кПа должны обеспечивать открывание поворотной створки или сброс смещаемого элемента наружу.

5.1.2.3 Безотказность срабатывания легкосбрасываемых оконных конструкций должна обеспечиваться при эксплуатации в диапазоне температур от минус 30°С до плюс 45°С.

5.1.2.4 Угол открытия поворотной створки легкосбрасываемой оконной конструкции поворотного типа должен быть не менее 90°.

5.1.2.5 Предохранительные запорные устройства смещаемой легкосбрасываемой оконной конструкции должны обеспечить полное освобождение сбросного проема от смещаемого элемента.

5.1.2.6 Предохранительные запорные устройства для вскрытия поворотной створки или смещаемого элемента должны использовать энергию аварийного взрыва газовоздушной горючей смеси и не требовать использования дополнительного источника энергии.

5.1.2.7 Количество и площадь поворотных створок или смещаемых элементов для каждого взрывоопасного помещения определяется в соответствии с методом, изложенным в приложении А к настоящему стандарту.

5.1.3 Эксплуатационные характеристики легкосбрасываемых оконных конструкций должны соответствовать требованиям, приведенным в таблице 1.

Могут ли стеклопакеты (одинарные) рассматриваться как легкосбрасываемые конструкции, или должно быть одинарное остекление?

Архитектура

В дополнение к вышесказанному )) Zenon достаточно лаконичен в высказываниях

Согласно СН 481-75 «Инструкция по проектированию, монтажу и эксплуатации стеклопакетов»
1.3. «Стеклопакеты не допускается предусматривать для остекления световых проемов:
зданий, подверженных вибрационным воздействиям;
зданий с мостовыми кранами тяжелого и весьма тяжелого режима работы;
помещений с взрывоопасным или взрывопожароопасным производством»

Сообщение от Koral:
Конструкция окон обычная

окна могут быть использованы в качестве легкосбрасываемых конструкций при определенных условиях (см. выше).
в противном случае выполняются просто легкосбрасываемые конструкции со «специальными узлами крепления» и остеклены они могут чем угодно, да хоть бронестеклом — но это уже совсем другая история, как говорится, ибо это уже будет не «окно»

Сообщение от Joker101k:
Если применить специальные узлы крепления окон, то почему бы и нет? Вопрос в том, что, ЕМНИП, в нормах нигде не сказано про это.

Сообщение от zmah:
Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3,4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 кв. м.

Одинарное стекло и никаких стеклопакетов. Можна выполнить разрушающиеся рамы. когдла весь стеклопакет вываливается. стекло при этом не разрушается. а разрушаюся крепёжные детали рамы. Нужен тонкий расчёт.

Сообщение от Земский:
Одинарное стекло

Можно двойное и тройное остекление. без стеклопакетов и надрезов!

Сообщение от Pete:
Можно двойное и тройное остекление. без стеклопакетов и надрезов!

Голословные заявления никого не могут убедить.

Сообщение от Pete:
Можно двойное и тройное остекление.

Правда? Это как, если одно стекло ломается (по обоснованным расчетами действующим нормам), и два и даже три таких тоже ломается (по Pete), то значит ломается и 100 стекол?
Каков механизм воздействия взрыва на стекло? Какая часть чего сбрасывается после поломки стекла? Чем отличаются в этом плане стеклопакет от простого двойного (тройного и т.д.) остекления, замазанного оконной замазкой?
По моим скудным знаниям, стекло разбивается (или выдавливается любое легкосбрасываемое ограждение) от воздействия переднего фронта ударной волны, эквивалентного допустим 70 кг/кв.м давления. Или может выдавливание должно происходить просто при давлении воздуха внутри помещения выше 70 кг/кв.м? Как предохранительный клапан? Тогда почему стеклопакет не может считаться «клапаном»? Стекла же полопаются по очереди, причем не совсем медленно во времени. Даже быстрее, чем выдавливание тяжелой (инерционной) легкосбрасываемой кровли или стены. И т.д.

5.10 В помещениях категорий А и Б следует предусматривать наружные легкосбрасываемые ограждающие конструкции. В качестве легкосбрасываемых конструкций следует, как правило, использовать одинарное остекление окон и фонарей. При недостаточной площади остекления допускается в качестве легкосбрасываемых конструкций использовать конструкции покрытий с кровлей из стальных, алюминиевых, асбестоцементных и битумных волнистых листов, из гибкой черепицы, металлочерепицы, асбестоцементных и сланцевых плиток и эффективного негорючего утеплителя. Площадь легкосбрасываемых конструкций следует определять расчетом. При отсутствии расчетных данных площадь легкосбрасываемых конструкций должна составлять не менее 0,05 м на 1 м объема помещения категории А и не менее 0,03 м — помещения категории Б.
Примечания
1 Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3, 4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 м. Армированное стекло, стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.
2 Рулонный ковер на участках легкосбрасываемых конструкций покрытия следует разрезать на карты площадью не более 180 м каждая.
3 Расчетная нагрузка от массы легкосбрасываемых конструкций покрытия должна составлять не более 0,7 кПа.

ОСНОВНАЯ ИНФОРМАЦИЯ:

Класс огнестойкости: НГ

Цвет: шагрень, глянец, матовый любой цвет по шкале RAL

Срок изготовления: от 5 дней

Гарантия: 12 месяцев

Работаем по всей территории России

ОСОБЕННОСТИ:

Конструкции легкосбрасываемые оконные с одним или двумя рядами остекления и со стеклопакетами

Цена: от 6000 р. за 1 м.кв.

Легкосбрасываемые окна для гражданских и промышленных зданий изготавливаются с одним или двумя рядами остекления при стандартном креплении согласно СНиП 31-03-2001. Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3, 4 и 5 мм и площади не менее (соответственно) 0,8, 1 и 1,5 м. Армированное стекло к легкосбрасываемым конструкциям не относится. При взрыве внутри помещения стёкла разрушаются, избыточное давление резко снижается и зданию наносятся не значительные повреждения.

С целью возможности применения современных видов остекления в производственных и лабораторных взрывоопасных помещениях с использованием стеклопакетов был разработан новый вид легкосбрасываемых светопрозрачных(оконных) конструкции(далее ЛСПК) ГОСТ Р 56288-2014.

Принципиальное отличие нового вида ЛСПК в том, что при увеличении избыточного давления внутри помещения происходит сбрасывание всей конструкции за счёт разрушения узлов крепления.

Принципиальные условия работы ЛСПК

А) При взрыве необходимо своевременно обеспечить условия, когда избыточное давление внутри помещения не сможет достигнуть величины, способной привести к разрушению здания, т.е. необходимо вовремя «открыть» оконные проемы. Стеклопакеты из стекла толщиной 4 мм. при избыточном давлении не разрушаются, следовательно из проема должно «уйти» окно.

Б) Узлы крепления оконных блоков должны гарантированно разрушаться при заданных нагрузках.

В) Узлы крепления оконных блоков должны гарантированно сохранять свои несущие способности при восприятии оконной конструкцией положительных и отрицательных ветровых нагрузок.

Г) Детали узлов крепления должны надежно сохранять свои свойства в широкомом температурном диапазоне, быть защищены от коррозии, иметь достаточный срок службы.

Оконный блок устанавливается в проеме, не имеющем наружных четвертей. Для восприятия ветровых нагрузок от ЛСПК применяются «базовые уголки», играющие роль внутренних четвертей проема и служащие также для установки разрушаемых узлов крепления

Материал разрушаемого элемента узла крепления – фторопласт марки Ф-4, имеющий стабильные на протяжении длительного времени механические характеристики, работоспособный в интервале температур от от -70С до +70С, негорючий, химически стойкий ко всем органическим кислотам, щелочам, органическим растворителям и другим агрессивным средам.

Расчетные механические характеристики разрушаемых элементов узлов крепления в обязательном порядке подтверждаются испытаниями и обеспечивают заданные показатели работоспособности как по усилию гарантированного разрушения, так и по усилию, при котором узел не разрушается (Узел не должен разрушаться при действии на окно отрицательного ветрового давления при нахождении оконной конструкции с подветренной стороны здания. Требования СНиП 2.01.07-85 «Нагрузки и воздействия» по этому показателю – крепление должно иметь коэффициент запаса прочности не менее 1,4. Фактически обеспечивается двух-, трехкратный запас прочности).

Читать еще:  Окна от пола до потолка

В качестве утеплителя используется негорючая минеральная вата . Пароизоляция и гидроизоляция по периметру — ленты Баусет для наружного и внутреннего применения. Опорные элементы – из древесины твердых пород с антисептической пропиткой, с расчетной площадью контакта с рамой, предотвращающей сминание опорных элементов и нежелательное «проседание» рамы. Минвата и изолирующие ленты создают незначительное сопротивление при изначальном движении окна в критической ситуации, что однако учитывается при расчетах.

Конструкция узлов крепления предусматривает компенсацию разницы температрных изменениий размеров светопрозрачных конструкций и конструкций проёмов.

Отливы и наружные нащельники крепятся только к рамам ЛСПК.

Предусмотрен вариант исполнения ЛСПК в искронедающем (искробезопасном) исполнении.

ООО «ИНОКС Профиль» производит стальные легкосбрасываемые оконные конструкции по серии 1.436.3-16/88. Примеры маркировки окон:
ОГД 12.18-1 – окно глухое с одинарным переплётом высотой 1150мм, шириной 1780 с одним рядом остекления;
ОГД 12.18-2 – окно глухое с одинарным переплётом высотой 1150мм, шириной 1780 с двумя рядами остекления(стеклопакет);
ОТД 12.18-1 – окно открывающееся с одинарным переплётом высотой 1150мм, шириной 1780 с одним рядом остекления;
ОТД 12.18-2 – окно открывающееся с переплётом высотой 1150мм, шириной 1780 с двумя рядами остекления(стеклопакет);
ОГР 12.18-2 – окно глухое с раздельными переплётами высотой 1150мм, шириной 1780 с двумя рядами остекления;
ОТР 12.18-2 – окно открывающееся с раздельными переплётами высотой 1150мм, шириной 1780 с двумя рядами остекления;
ОГД 12.30-1п – окно глухое с одинарным переплётом высотой 1150мм, шириной 2980 с одним рядом остекления, с правым расположением узкой створки;
ОГД 12.30-1л – окно глухое с одинарным переплётом высотой 1150мм, шириной 2980 с одним рядом остекления, с левым расположением узкой створки;
ОТР – К12.18-2 – окно открывающееся с раздельными переплётами высотой 1150мм, шириной 170 комбинированное с двумя рядами остекления

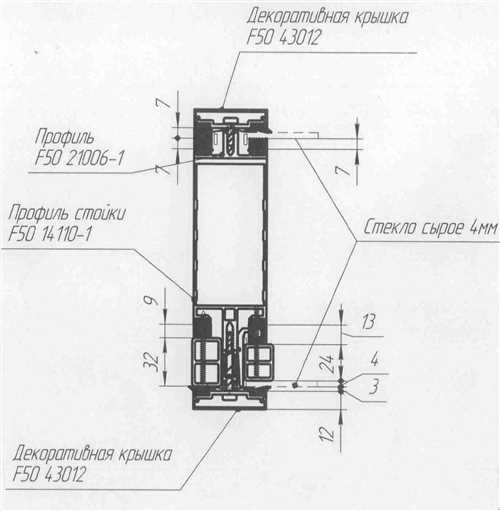

ЛСПК могут также изготавливаться на базе окон из ПВХ, алюминия и на базе фасадных (витражных) конструкций, с применением одно- и двухкамерных стеклопакетов.

Монтаж ЛСПК производится специалистами соответствующей квалификации.


Легкосбрасываемые светопрозрачные конструкции

Ежегодно в России открываются новые предприятия в сфере нефтяной, газовой и химической промышленности с взрывоопасным производством категорий А и Б. Пропорционально и увеличивается потребность в проектировании и изготовлении ЛСК (Легкосбрасываемые светопрозрачные конструкции) для взрывозащиты этих зданий.

К тому же неизменно растет и количество строящихся крупных торговых центров и спортивных сооружений, для которых характерны скопления большого количества людей и, как следствие, требуется обеспечение их безопасности от террористических актов.

Согласно требованиям СНиП, оснащение предохранительными конструкциями (ПК) вышеупомянутых взрывоопасных производственных, промышленных и гражданских зданий или сооружений ОБЯЗАТЕЛЬНО!

Каков принцип работы легкосбрасываемых (предохранительных) конструкций?

В случае возникновения на объекте с взрывоопасным производством аварийной ситуации образуется высокое и постепенно нарастающее давление. В такой ситуации, если все ограждающие конструкции (в т.ч. окна) будут способны выдерживать давление более 70 кг/ м², то последствия взрыва окажутся катастрофическими – разрушение несущих стен и снос кровли и, как следствие, большие человеческие жертвы.

Чтобы избежать таких ужасных последствий аварийной ситуации на взрывоопасном производстве и предусмотрены легкосбрасываемые светопрозрачные конструкции, способные в начальной стадии взрыва легко выбиваться еще до того, как давление газов достигнет пикового значения.

Таким образом, благодаря ЛСК при взрыве образовываются открытые проемы, способствующие снижению давления и предотвращающие значительные разрушения внутренних конструкций в здании или сооружении, особенно тех, которые отвечают за их устойчивость и безопасность!

Особенности легкосбрасаваемых светопрозрачных конструкций

  • Стеклопакеты у ПК не разрушаются – при воздействии взрывной волны разрушаются крепления окон или его заполнение;
  • ЛСК изготавливаются на основе профиля из алюминия или ПВХ с применением стекла или стеклопакетов в качестве заполнения;
  • Легкосбрасаваемые конструкции зданий и сооружений, находящихся в суровых климатических условиях, отличаются стойкостью узлов крепления к воздействию большой ветровой нагрузки и высокой температуры и, как следствие, их гарантированный срок службы не меньше, чем у аналогичной обычной конструкции;
  • Расчеты, подготовка проекта и монтаж легкосбрасываемых ПК должны выполняться исключительно квалифицированными специалистами.

Легкосбрасываемые светопрозрачные конструкции от «WoodGlass»

Холодные и теплые ЛСК – один из многих вид продукции, выпускаемой компанией «WoodGlass», работающей на рынке изготовления стеклянных конструкций более 16 лет.

Предлагаемые нами теплые ЛСК не только гарантируют легкое разрушение креплений окон и стеклопакетов, предотвращая от значительных разрушений объекта, но и эффективно решают задачи по энерго- и теплосбережению.

Наши квалифицированные специалисты выполнят все работы «под ключ»:

  • Расчет и разработка конструкторской документации по ЛСК для вашего здания или сооружения: расчет требуемой площади ЛСК, подбор системы с учетом специфики объекта, а также подбор заполнения ячеек и элементов крепления в строительный проем;
  • Изготовление разрушаемых узлов крепления любой сложности;
  • Изготовление систем в полном соответствии со СНиП и их поставка;
  • Монтаж легкосбрасываемых конструкций в Москве и области.

Легкосбрасываемые конструкции окна

Легкосбрасываемые конструкции окна – ставшая достаточно популярной за последние десять лет технология, которая активно применяется для крупных промышленных объектов. Она позволяет быстро собрать герметичное окно большого размера, а при опасности выбить его. Такие конструкции устанавливают там, где установка стандартных окон ПВХ по каким-то причинам невозможна. Данная технология имеет ряд особенностей, которые следует рассмотреть подробнее.

Нюансы технологии и преимущества

Полностью описывает то, какими должны быть легкосбрасываемые конструкции, СП 56.13330 2011. Кроме этого, нормативный документ жестко регламентирует требования к ним. Не отвечающие стандартам изделия не могут классифицироваться как продукция, подходящая для широкого использования в промышленности.

Легкосбрасываемые конструкции окна достаточно часто применяют в нефтяной и газовой отрасли. Объясняется это не только важностью сборки в короткий срок, но и тем, что такой тип конструкции отвечает повышенным требованиям безопасности. Окна, созданные по этой технологии, используют на производствах, где вероятна доля взрыва. Окно в таких помещениях должно легко выбиваться в случае необходимости, при этом наносить минимальный урон окружающим, легко восстанавливаться на место. Важно, чтобы при этом конструкция была способна изолировать тепло, сквозняки, то есть выполнять все функции стандартных ПВХ-окон.

Такие изделия популярны как на опасных производствах, где работа происходит с газом, химическими веществами, нефтью, но и для производств, работающих с разнообразными сыпучими веществами. Кроме этого, легкосбрасываемые конструкции могут использоваться при сборке стадионов, торговых центров, спортивных объектов, где вероятно скопление большого количества людей, способного привлечь внимание террористов и других криминальных элементов, способных создать угрозу жизни и здоровью посетителей объектов.

Принцип работы системы

Легкосбрасываемые оконные конструкции должны отвечать определенным стандартам, правильно работать, иначе в нужный момент они могут подвести. Правильно изготовленная и установленная соответствующим образом система должна работать так:

  • При возникновении опасной ситуации, например, после взрыва на производстве или в торговом центре, конструкции служат чем-то вроде клапана для резкого стравливания давления. Помещение обязательно должно быть оборудовано взрывобезопасными конструкциями, которые удерживают стены от обрушения. Для того чтобы давление в помещении не превысило критической отметки и не разрушило здание, оно должно каким-то образом снижаться. Выпустить нагнетенный воздух быстро можно только через стеклопакеты, где и нужны легкосбрасываемые окна, которые выпадут при повышенном давлении и позволят ему снизиться, выйдя в атмосферу.
  • Легкосбрасываемые окна ПВХ имеют важную особенность при выпадении стекла: двери и стеклопакеты остаются целыми, разрушается только каркас, который собирается из нескольких элементов и держатся на креплениях, которые отделяются от оконных и дверных проемов при давлении определенной силы.
  • При использовании таких конструкций в тяжелых климатических условиях, например, в тех местах, где температура зимой может опускаться до значительных отметок или часто возможны резкие перепады, большая разница между градусами на улице и в помещении. Необходимо регулярно проверять и обновлять крепления, в противном случае велик риск самостоятельного выпадения.
  • Легкосбрасываемые окна по ГОСТ применимы не только в условиях теплого климата, но и пригодны для использования при минусовых температурах, при этом в помещении должно быть достаточно тепло, изделия не должны выпускать на улицу теплый воздух.
Читать еще:  Установка приточного клапана на пластиковое окно

Как выглядит производство?

Легкосбрасываемые конструкции окна ПВХ изготавливаются не так, как обычные пластиковые аналоги. Основной особенностью конструкции является отсутствие наружных четвертей, дополнительно удерживающих окно на месте; для того чтобы ветер не выбил ее, применяют специальные крепления в виде уголков. Все крепящиеся к стенам узлы легко отрываются под действием взрывной волны, тогда как обычное окно остается на месте, и давление оказывает удар по стенам.

Диапазон работы узлов достигает 5 тысяч градусов вне зависимости от того, положительная или отрицательная будет воздействовать температура. Рамы не горят, не плавятся, не боятся воздействия кислот и других агрессивных веществ. После того как будет произведен инженерный расчет и конструкция изготовлена, ее обязательно подвергают инженерным испытаниям, которые выявляют, какой диапазон давления может выдержать узел. Конструкция должна разрушаться при воздействии взрыва, при этом должна выдерживать давление ветра, в этот параметр закладывают в полтора раза больше прочности, чем требуется, чтобы обезопасить окна от ураганных порывов.

Окна можно утеплять, используя для этого стандартные типы утеплителя, например, минеральную вату, пенопласт, специальные ленты. Не будет лишним использование гидроизоляции, так как в щели может просачиваться влага, конструкция начнет промерзать или запотевать. Уход за окном несложен, ничем не отличается от использования обычного пластикового окна.

Цены на конструкции

Для предприятий часто являются необходимостью легкосбрасываемые окна, цена 1 м 2 может существенно отличаться в зависимости от фирмы-производителя, толщины стеклопакета, качества материалов. В среднем цены начинаются от 2500 рублей за м, то есть конструкция по цене мало чем отличается от обычного пластикового окна. К тому же установка занимает намного меньше времени, а особенности технологии сборки позволяют установить за короткое время окно большой площади.

Легкосбрасываемые окна станут обязательными для жилых домов с середины 2019 года

Минстроем утверждены новые правила проектирования систем газопотребления в жилых домах. Нормативный документ вводит обязательные требования по установке легкосбрасываемых окон в газифицированных жилых домах. Подробности в материале ОКНА МЕДИА.

Легкосбрасываемые окна – Минстрой утвердил новые правила для жилых домов

18 января 2019 года главой Минстроя подписан приказ об утверждении новых правил газопотребления в жилых домах. Он регламентирует требования в сфере газовой безопасности в проектах газифицированных жилых домов разных типов. Требования касаются газового оборудования, газопроводов, систем контроля и легкосбрасываемых окон.

Фото: Минстрой утвердил новые правила проектирования систем газопотребления в жилых домах Норматив вступает в силу с 6 июня 2019 года.

Новые правила газопотребления жилых домов коснулись легкосбрасываемых окон

Цель введения новых правил – обеспечение безопасного проживания людей в новых домах с газом.

Новые правила связаны с резким ростом случаев чрезвычайных ситуаций, касающихся нарушения правил обращения и эксплуатации газа в жилых домах.

Фото: взрыв газа в Магнитогорске унес жизни 39 человек Новые правила направлены на своевременное обнаружение утечки газа с последующим автоматическим отключением его подачи.

Во-первых, правила регламентируют контроль загазованности с помощью систем, установленных в кухнях жилых домов. При утечке газа она дает команду запорному клапану – перекрыть подачу газа через газопровод в доме.

Во-вторых, установка в кухнях новых домов легкосбрасываемых окон.

Легкосбрасываемые окна будут обязательны в газифицированных домах

Необходимым требованием нового документа – обязательное использование в газифицированных домах в местах установки газового оборудования, то есть – в кухнях, легкосбрасываемых окон ГОСТ Р 56288-2014. Задача данных окон – освободить проем при воздействии внутреннего взрыва:

  • Полным открыванием створки наружу относительно вертикальной или горизонтальной оси (в зависимости от места расположения петель);
  • Выпадением наружу стеклопакета или створки со стеклопакетом.

Фото: испытание окна в здании с повышенной взрывоопасностью Открывающийся или выпадающий элемент должен иметь запорное устройство, освобождающее его при взрыве. Открывающиеся или сбрасываемые элементы, в целях безопасности, должны иметь специальную, хорошо заметную этикетку. Существуют другие варианты исполнения легкосбрасываемых окон за счет особой системы монтажа. Окно крепится в проем без наружной четверти особым способом. При взрыве окно вылетает полностью. Для внедрения таких окон требуется изменение ГОСТ.

Все это потребует индивидуального подхода к таким оконным конструкциям в рамках всего заказа. Остается открытым вопрос комплектации и цены окон, позволяющей осуществлять возможность «легкого сброса».

Необходимость таких окон мотивируется целью – гашение энергии взрыва и недопущение разрушения конструкций домов (стен, перекрытий и т. д.) при аварийном взрыве газа. По утверждению некоторых экспертов, конструкции современных окон, используемых в жилых домах, выдерживают давление от взрыва, при котором наступает разрушение здания. В группе риска находятся кирпичные и панельные дома – основная масса существующих и строящихся жилых зданий. Освобождение оконного проема путем сброса окна при давлении, меньшем разрушения элементов конструкций зданий, позволит свести к минимуму разрушающие последствия взрыва и сохранить целостность здания и жизни людей.

Новые правила – окна становятся важной составляющей газовой безопасности

С введением новых правил, окна становятся неотъемлемой и важной составляющей газовой безопасности зданий. Эффект от их введения будет распространяться на предупреждение подобных ЧП в новых домах. Это, существенным образом, повлияет на весь процесс реализации заказов окон – от замера до монтажа.

Введение новых правил, также может способствовать противодействию газовому терроризму в жилых домах. Но основная масса имеющихся газифицированных домов в России останется, по-прежнему, в зоне риска.

Создание требований – не гарантия результата

Выработка новых требований – не гарантия получения необходимого результата. Основная цель – создание реальных условий обеспечения безопасности. Многие правила, связанные с безопасностью и здоровьем людей, так и не получили в России полноценной реализации.

К примеру, ситуация с выпадением людей из окон. ГОСТ 23166-99, введенный еще в 1999 году, ограничивает применение неоткрывающихся глухих окон. Но до сих пор, в целях экономии, глухими окнами оснащаются как частные дома, так и новостройки.

Другая серьезная проблема – выпадение детей из современных окон. Долгие годы по этому вопросу велись дискуссии. Появление изменений к ГОСТу и как следствие обязательное оснащение новых домов устройствами детской безопасности, не решили проблему с окнами в эксплуатирующейся недвижимости.

Принятие нового свода правил газопотребления в жилых домах назрело в России. Но без комплексного подхода хорошие правила могут остаться только «на бумаге». В данном случае нельзя ограничиться только автоматизацией системы безопасности. Важнейшим условием – контроль обеспечения безопасности. Это касается как организаций, отвечающих за обеспечение населения газовым топливом, а также контролирующих весь процесс, связанный с газовым хозяйством, заканчивая потребителями «голубого» топлива.

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
