Слуховое окно с жалюзийной решеткой

Слуховое окно с жалюзийной решеткой

Декоративные и функциональные решетки для деревянного дома

Кроме привычных металлических защитно-декоративных конструкций, устанавливаемых на окнах загородных домов и в городских квартирах на первых этажах, встречаются и решетки для окон из дерева.

По крайне мере, сделанная профессионально декоративная деревянная решетка позволит украсить двор загородного дома, использовав такую старинную архитектурную форму, как пергола. Таким способом с успехом украшали парки в Древней Греции, Риме.

Деревянная решетка на окно несет не только лишь декоративную функцию, как это бывает, когда ею украшают летние беседки, но имеет и свое практическое назначение.

Применение деревянных решеток

Поскольку во многих домах, расположенных в сельской местности, чердак не переоборудован в мансарду, то деревянные решетки жалюзийные — на слуховые окна установленные, выполняют очень важные функции:

  • препятствуют попаданию дождя на чердак через слуховое окно без остекления;
  • способствуют вентиляции чердака, что препятствует развитию плесени в деревянных домах;
  • создают дополнительный источник естественного освещения чердачного помещения.

Деревянная решетка на окно слуховое устанавливается не для препятствия проникновению злоумышленников, а лишь для защиты от непогоды и удаления конденсата с чердачного помещения. Кроме того, такие функционально декоративные деревянные решетки на окна слуховые установленные, препятствуют вибрации кровли при сильном ветре.

При большом ветре над крышей создается зона с пониженным давлением. Будь слуховое окно прочно закрыто, застой давления внутри чердака создавал бы эффект воздушного шара, пытаясь сорвать крышу вверх. При ненастных погодных явлениях именно слуховое окно с решетками жалюзийными является тем клапаном, которое и выравнивает давление над крышей и на чердаке.

Крепление решеток в деревянных домах

Иного приемлемого варианта, способного обеспечить прочную установку конструкции, специалисты не разработали.

Установленные таким образом решетки на деревянные окна будут надежно препятствовать проникновению незваного гостя в дом.

Правда, в том случае, если в доме кто-то есть и сможет поднять тревогу, поскольку в интернете описываются случаи, когда сельские умельцы даже не старались взломать такие решетки, а просто бензопилой выпиливали для себя отверстие в стене.

В дачном домике, где хозяева бывают наездами, многие пытаются устанавливать решетки на деревянные окна изнутри, продублировав их сигнализацией типа «Ревун». Это не раздражает шляющихся любителей залезть в чужой дом, а при их попытке проникнуть внутрь – обязательно сработает сигнализация, возможно, что и отпугнет.

ЧИТАЙТЕ ЕЩЕ ПО ТЕМЕ:

Декоративное оформление фасадов. Лепнина для фасада из полиуретана.

Слуховые окна или вентрешетки часто устанавливаются на фронтонах зданий и служат, в первую очередь, для обеспечения вентиляции в нежилом чердачном помещении под самым коньком кровли . Проветривание данного чердачного помещения необходимо также для сброса перегрева подкровельного пространства и помещения, расположенного под ним в доме.

Кроме технической функции проветривания слуховые окна или вентрешетки также выполняют и эстетическую функцию: они приятно оформляют фронтоны домов, наделяя их особенным шармом.

Слуховые окна из пенополиуретана могут быть выполнены как из пенополиуретана в различных размерах, так и из полипропилена в типовых размерах с пазом для заведения облицовочного материала, в том числе для винилового сайдинга. Подробно про вентиляционные окна для винилового сайдинга читайте здесь…

Вентиляционные окна из пенополиуретана выпускаются в загрунтованном виде и нуждаются в дальнейшей окраске.

Ассортимент слуховых окон и вентрешеток для фасадов:

Слуховые окна.

Вентиляционная решётка из полиуретана артикул: ВР-001

ЦЕНА: 5838 руб/шт

  • Наружный диаметр: 1000 мм
  • Высота: 1080 мм
  • Ширина: 1080 мм
  • Толщина: 86 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-002
  • Наружный диаметр: 305 мм
  • Высота: 305 мм
  • Ширина: 305 мм
  • Толщина: 40 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-003

ЦЕНА: 1263 руб/шт

  • Наружный диаметр: 410 мм
  • Высота: 420 мм
  • Ширина: 420 мм
  • Толщина: 53 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-004

ЦЕНА: 1342 руб/шт

  • Наружный диаметр: 457 мм
  • Высота: 457 мм
  • Ширина: 457 мм
  • Толщина: 40 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-005

ЦЕНА: 1338 руб/шт

  • Наружный диаметр: 457 мм
  • Высота: 457 мм
  • Ширина: 457 мм
  • Толщина: 40 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-006

ЦЕНА: 2191 руб/шт

  • Наружный диаметр: 630 мм
  • Высота: 630 мм
  • Ширина: 630 мм
  • Толщина: 55 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Вентиляционная решётка из полиуретана артикул: ВР-007

ЦЕНА: 3542 руб/шт

  • Наружный диаметр: 735/910 мм
  • Высота: 735 мм
  • Ширина: 910 мм
  • Толщина: 54 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов
Вентиляционная решётка из полиуретана артикул: ВР-008

ЦЕНА: 3346 руб/шт

  • Наружный диаметр: 800 мм
  • Высота: 800 мм
  • Ширина: 800 мм
  • Толщина: 43 мм
  • обрамления оконных проемов (без центральной жалюзной части)
  • декоративного элемента
  • выхода вентиляционного зазора системы вентфасадов

Слуховое окно для мансардного этажа чертеж

Одноэтажный дом с холодным чердаком, покрытый двускатной крышей – вот традиционная форма русского жилища, которая воспроизводится почти две с половиной тысячи лет. Фронтоны холодного чердака всегда оставляли открытыми – так чердак проветривался, и стропила двускатной крыши были защищены от гнили.

Чем дальше русские колонисты забирались на север и на восток, тем с большим количеством осадков им приходилось сталкиваться зимой. В открытые фронтоны чердака могло надуть такое количество снега, что его сугробы проламывали чердачное перекрытие и обрушивали потолок дома. Фронтоны стали зашивать доской, оставляя щели для проветривания чердака.

Когда традиционная форма крыши перекочевала из деревень в города, и дома стали строить из камня и кирпича, фронтоны все так же продолжали делать из дерева. Только теперь их зашивали довольно плотно, без щелей. И стропильные системы домов начали проявлять все признаки ослабления во влажном воздухе замкнутого чердака – сухое гниение, плесень и грибок.

С целью проветривания чердака во фронтоны двускатных крыш врезается слуховое окно (инженер по фамилии Слухов имеет к нему непосредственное отношение). Площадь слухового окна зависит от общей кубатуры холодного чердака. Постоянный ток воздуха от свесов к слуховому окну выносит влагу, которая могла бы скапливаться в стропильной системе.

В случае с жилой мансардой, чердак под двускатной крышей получается утепленным, и такого свободного тока воздуха от свесов к слуховому окну не наблюдается. Однако и в этом случае есть решение, которое вы видите на чертеже ниже.

Слуховое окно для мансардного этажа (ЧЕРТЕЖ):

Как видно из чертежа, утепление жилой мансарды не доходит до самого конька. Оставлено место для сбора водяных паров и нормального функционирования системы «свесы – воздух – слуховое окно».

Весь пар, который может проникнуть в утеплитель со стороны жилого помещения, выносится через вентиляционный зазор под крышу и удаляется через слуховое окно. Вся влага, которая может скопиться непосредственно под кровельным материалом, выводится под конек и удаляется через коньковый зазор.

Основной плюс при реализации подобной схемы – это отсутствие выступающих над крышей труб или дефлекторов. Это особенно актуально в регионах с мощным снеговым покровом или в регионах, которые характеризуются постоянной ветровой нагрузкой на кровлю.

В случае с двускатной крышей слуховые окна делаются в обоих фронтонах – фасадном и тыловом. В случае с вальмовой крышей и одним фронтом эркера – одно слуховое окно организуется в этом фронтоне. Тогда его площадь должна быть равна общей площади двух малых слуховых окон.

Решетка слухового окна не должна быть частой – должно быть обеспечено свободное прохождение воздушного потока сквозь окно. Для того, чтобы внешняя влага (дождь или снег) не попадали через слуховое окно на верхнее перекрытие мансарды и не смогли намочить утеплитель, решетку делают в виде жалюзи с наклоном планок наружу.

ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. В зависимости от способа открывания окна,
изготовляемые по настоящему стандарту, подразделяют на серии:

В — открывающиеся внутрь помещения;

Н — открывающиеся наружу;

Г — глухие (неоткрывающиеся).

1.2. Окна серий В и Н
состоят из коробок, переплетов и остекления, серии Г — из коробок и остекления.

Окна серий В и Н представляют собой одинарную
конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами
остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом
остекления.

Читать еще:  Как перевести пластиковые окна на зимний режим

1.3. Окна серий Н и Г следует применять только в
одноэтажных зданиях, а серии В — в одно- и
многоэтажных зданиях.

1.4. Заполнение проемов должно производиться: в
зданиях промышленных предприятий одним или несколькими оконными блоками по
высоте и ширине проема, а в зданиях сельскохозяйственных предприятий по высоте
одним, а по ширине — одним или несколькими оконными блоками.

Примерные схемы заполнения оконных проемов приведены:

с простеночным остеклением для зданий промышленных предприятий — в
приложении 1;

с ленточным остеклением для зданий промышленных предприятий в приложении 2;

с простеночным остеклением для зданий сельскохозяйственных предприятий —
в приложении 3.

1.5. В зданиях промышленных
предприятий для заполнения проемов высотой более 18 М (М = 100 мм) и шириной 30
М должны применяться оконные блоки с шириной деталей коробки 124 мм.

1.6. На чертежах настоящего стандарта указаны
размеры в миллиметрах неокрашенных деталей и изделий.

1.7. Габаритные размеры окон для зданий
промышленных предприятий указаны на черт. 1,
а для зданий сельскохозяйственных предприятий — на черт. 2.

1.8. Устанавливают следующую структуру условного
обозначения (марки) окон:

Примеры условных обозначений:

Окно для зданий промышленных предприятий, открывающееся внутрь помещения,
спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки
124 мм:

ПВД 18-30.2 ГОСТ 12506-81

То же, с левым расположением узкой створки:

ПВД 18-30.21 ГОСТ 12506-81

Окно для зданий промышленных предприятий, открывающееся наружу, одинарной
конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:

ПНО 12-24.1 ГОСТ 12506-81

То же, неоткрывающееся (глухое), высотой 12 и
шириной 18 дм:

ПГ 12-18 ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий неоткрывающееся
(глухое), высотой 6 и шириной 12 дм:

СГ 6-12 ГОСТ 12506-81

То же, с жалюзийной решеткой:

СГ 6-12 Ж ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий, открывающееся внутрь помещения,
одинарной конструкции, высотой 12 и шириной 18 дм:

СВО 12-18 ГОСТ 12506-81

То же, спаренной конструкции:

Габаритные размеры окон для зданий
промышленных предприятий

1. Схемы окон изображены со стороны фасада.

2. Цифры над схемами означают размеры окон в модулях.

3. Схемы заполнения переплетами показаны для окон серии
Н.

Габаритные
размеры окон для зданий сельскохозяйственных предприятий

Решетки и жалюзи на слуховые окна

Окна на чердаке в частном доме или на даче хоть и небольшого размера, но интересны злоумышленникам как незаметный проход внутрь жилого помещения, поэтому их нужно защищать. Для этого подходят обычные металлические решетки и жалюзийные ставни.

Способы крепления

Изделия, изготавливаемые по индивидуальным размерам из стальной полосы 40×2 мм на металлическом каркасе из трубы с сечением 25×25 мм, устанавливают в проем по типу металлических дверей. Крепят анкерами через монтажные уши или специальные отверстия в каркасе.

Сначала проводится пристрелка короба. После проверки его на ровность по вертикали и горизонтали просверливаются отверстия в оконном проеме. Через них производится крепление рамы.

Жалюзийные решетки (также их называют вентиляционными решетками) имеют створку, которая крепится на двух подшипниковых петлях. Изнутри возможно закрытие на засов или на ключ.

Отделочные материалы

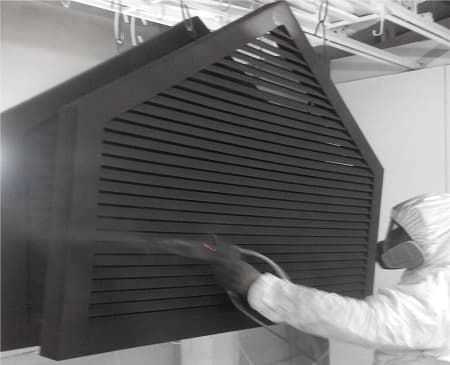

Стальные конструкции окрашиваются. В нашей компании для отделки продукции используются:

Порошок долговечен, непритязателен к условиям окружающей среды. Такие же технические характеристики имеет и молотковая краска. Грунт-эмаль менее устойчива к сколам, но если металлоконструкция будет установлена на крыше, то прослужит достаточно долго.

Жалюзийные ставни малого размера – идеальный вариант, чтобы защитить отверстия, ведущие в подвал, от грызунов.

Оформить заказ и получить дополнительную информацию можно по телефону. Звоните – мы работаем круглосуточно.

Монтаж противопожарных ворот

Технические двери в туалет

Требования к дверям для трансформаторных подстанций

Жалюзийные решетки на окна

Цены на жалюзийные решетки на окна указаны за квадратный метр изделия В стоимость входит покраска и доставка в пределах МКАД.

Обратите внимание на различные варианты покраски решеток на окна и дополнительные услуги.

Нажмите на иконку рядом с ценой, чтобы посмотреть фото решеток по этому эскизу.

Стоимость выбранного эскиза уточняйте по телефону.

Бесплатная доставка в пределах МКАД

  • черным, серым или красно-коричневым цветом — бесплатно
  • белым цветом — +10%
  • покраска «Патина» — 800 руб./м 2
  • покраска «Новакс» — 500 руб./м 2
  • покраска «Hammerrite» — 800 руб./м 2
  • покраска порошком — 1200 руб./м 2
  • открывающаяся решетка — + 30%
  • замок «KALE 189» — 680 руб.
  • замок «CAM» — 550 руб.
  • демонтаж — 100-300 руб.
  • Сварные решетки
  • Кованые решетки
  • Дутые решетки
  • Внутренние решетки
  • Ажурные решетки
  • Кованые цветники
  • Решетки на лоджию
  • Решетки для дачи
  • Решетки для приямков
  • Жалюзийные решетки

При заказе кованых изделий покраска «Патина» бесплатно!
Вы экономите — 800 руб./м 2

Компания «Двери в дом» предлагает широкий выбор жалюзийных решеток на окна. У нас вы можете заказать жалюзийные оконные ставни глухие и с ламелями.

Глухие

  • Подходят для дачи и частного дома
  • Шпингалеты вверху и внизу створок
  • Несложный монтаж на саморезы
  • 2 способа открывания – снаружи/изнутри или только снаружи
  • Исполнение в стандартных цветах или любых других оттенках – по желанию клиента
  • Изготовление в разных габаритах и конфигурациях – для 2-х и 3-х створчатых окон

С ламелями

  • Можно изготовить на окна и на двери
  • Подходят для чердачных окон
  • Усиленная конструкция (у большинства моделей)
  • Производство с любыми габаритами и в разных конфигурациях
  • Открывание только изнутри – для большей защиты от взлома
  • Монтаж на саморезы или анкерные болты
  • Разные замки – стандартные (для легкого распахивания) или усиленные

Перед покупкой жалюзийных решеток обратите внимание, что цена на них на нашем сайте указана на типовые стандартные окна с бесплатной покраской. Точная цена зависит от конкретных размеров, выбранного варианта покраски и дополнительных услуг с нашей стороны. По всем вопросам – звоните: 8 (495) 662-59-76.

  • Виды решеток на окна
    • Сварные решетки
    • Кованые решетки
    • Решетки для дачи
    • Решетки на лоджию
  • Ограды и ограждения
    • Газонные ограждения
    • Сварные ограды
    • Ритуальные ограды
    • Сварные заборы
    • Кованые заборы
  • Перила
    • Кованые перила
    • Сварные перила
    • Перила для лестниц
    • Перила для крыльца
    • Входные группы

Кованые перила для лестниц, ограждения и решетки на окна © 2007-2019 ООО «Двери в дом»
109147, г. Москва, ул. Марксистская, дом 34. (ИНН 5029153200 / КПП 502901001 / ОГРН 1115029006333)

Производство и установка кованых и сварных решеток — Москва, Мытищи, Балашиха, Реутов, Химки, Королев, Пушкино, Железнодорожный, Красногорск, Зеленоград. Подробнее о том, где мы устанавливаем решетки на окна.

109147, г. Москва, ул. Марксистская, дом 34

Глаза для коттеджа или слуховое окно

Слуховые окна – красивый и полезный архитектурный элемент дома.

Одним из неотъемлемых элементов конструкции кровли является слуховое окно. Оно устанавливается и в жилых мансардах, и на обычных чердаках. Сегодня я хочу рассказать, какие именно конструкции используются для установки на крышах, какие требования к ним предъявляются и как сделать этот красивый архитектурный элемент своими руками.

Виды слуховых окон

Существует множество различных видов слуховых оконных проемов, которые я изобразил на схеме.

Виды слуховых окон.

Теперь о каждом из них более подробно.

Классические слуховые кона

Сначала давайте разберемся, что такое слуховое окно. Под этим термином я, как и другие строители, подразумеваю конструкцию, обустроенную на крыше здания. Она необходима для освещения мансарды и чердачного помещения, проветривания подкрышного пространства, выхода на кровлю и входа на чердак. Не обязательно конструкция должна выполнять все задачи одновременно, достаточно одной из них.

Слуховые окна на крыше могут иметь различную форму, размеры и конструктивные особенности. Я составил схему, в которой изобразил все возможные варианты.

Принципиальных схем, по которым конструируются рассматриваемые архитектурные элементы, существует четыре:

  1. В щипцовой стене. Речь идет о слуховых окнах, установленных во фронтоне из кирпича, досок, пористых блоков или других материалов. В этом случае проем делается по тем же правилам, что и обычные проемы в ограждающих стенах. Дополнительных конструкций устанавливать не нужно. За исключением дверки и лестницы, с помощью которых можно попасть на чердак.

Окно на фронтоне здания (в щипцовой стене).

  1. Дормер. Архитектурный элемент, возвышающийся над поверхностью кровельного покрытия. Его устройство достаточно сложное и требует установки дополнительных конструкционных элементов на крыше. Обычно это деревянный каркас определенной формы, возвышающихся над стропилами.

Такой архитектурный элемент достаточно распространен, несмотря на сложности в постройке. Существует несколько разновидностей слуховых окон типа дормер:

  • треугольные;
  • четырехугольные со скатной крышей – форма ее может быть одно или двухскатной, вальмовой или плоской (французской);
  • трапециевидные;
  • с сегментами (панорамное слуховое окно);
  • арочное – тот тоже существуют две разновидности – «летучая мышь» и «бычий глаз».

Также возможны комбинации этих вариантов. Наиболее популярные схемы приведены на фото ниже:

Виды слуховых окон дормер.

  1. Антидормер.Слуховое окно на двускатной крыше (или вальмовой), которое не выступает над нею, а как бы встроено внутрь. Минус подобного решения в том, что в этом случае заметно уменьшается полезная площадь чердака или жилой мансарды.
Читать еще:  Реставрация пластиковых окон

Конструкция не сильно популярна, несмотря на то, что делать такой оконный проем намного проще, да и добиться эффективной гидроизоляции поверхности легче. Советую прибегать к обустройству такого архитектурного элемента только в том случае, если это требует экстерьер здания или вы хотите частично сэкономить на стройматериалах.

  1. Мансардное окно. Располагается под наклоном вровень с поверхностью кровельного материала. Отлично подходит для обустройства жилых помещений на чердаке. Такой архитектурный элемент может иметь разные размеры, форму и другие параметры.

Наклонная конструкция для освещения мансардного этажа.

Производители предлагают большой ассортимент наклонных окон, предназначенных для установки непосредственно в кровлю. Оконные блоки имеют по краям специальные приспособления, облегчающие герметизацию покрытия.

Минусов у подобной конструкции несколько:

  • через окно в помещение проникает большое количество света – проблема решается установкой на проем рулонных или других жалюзи;
  • оконную створку, если она расположена высоко, сложно открывать для проветривания – недостаток нивелируется использованием автоматических механизмов с электромоторами.
  1. Зенитный фонарь. Окно, устанавливаемое на плоской кровле. Обычно такие конструкции используются в зданиях производственного и коммерческого назначения для естественного освещения помещений.

Зенитный фонарь на крыше здания.

Фонарь может иметь разную форму, размеры и конструкцию. Для удержания стекла или пластика используются металлоконструкции или другие похожие приспособления. Управление производится с помощью автоматики.

Жалюзийные слуховые окна

В рамках рассмотрения темы хочу выделить такую разновидность, как жалюзийные окна на крыше. Они достаточно распространены в странах с тропическим климатом, но в России не используются по своему прямому назначению.

Треугольная жалюзийная решетка.

Все дело в особенностях конструкции. Она представляет собой раму, в которую вставлены ламели, образуя решетку с просветами.

Именно поэтому изделия имеют альтернативное название – жалюзийные решетки. Минус состоит в том, что проем, в который установлена такая конструкция, нельзя герметизировать полностью, так как отсутствует стекло. Соответственно, можно столкнуться с такими проблемами, как значительные теплопотери и подтекание атмосферной влаги в подкрышное пространство.

Но я и не утверждаю, что жалюзийные слуховые окна на чердаке должны заменять классические конструкции. Обычно они используются для обустройства нежилых чердаков с целью обеспечения легкого доступа на кровлю и вентиляции подкрышного пространства. Ими оборудуют и многоквартирные жилые дома, и частные коттеджи.

Еще один вариант – установка на оконные проемы вспомогательных помещений, где установлены разные приборы. Например, вентиляционные установки в крыше промышленного здания.

Если в тропических странах используются в основном деревянные жалюзийные окна, то у нас их делают из материалов, которые способны эффективно противостоять деструктивным внешним воздействиям.

Жалюзийное окно с усиленной рамой.

Наиболее популярны такие:

  1. Алюминий – недешевый вариант, но отличается достаточно привлекательным внешним видом. Обычно такие жалюзийные решетки используются для обустройства беседок, веранд, террас и других подобных сооружений.
  2. Оцинкованное железо – недорогие модели, которые отлично подходят для обустройства вентиляционных отверстий и входов во вспомогательные помещения. Слой цинка защищает металл от коррозии, продлевая срок службы конструкций.
  3. Пластик – еще один вариант, который можно признать универсальным. Пластик прекрасно переносит эксплуатацию в сложных внешних условиях, но отличается небольшой прочностью. Это нужно учитывать при выборе.

Что касается формы и размеров, то они целиком зависят от ваших потребностей. Можно купить круглые, квадратные, треугольные и другие жалюзи, устанавливаемые в проемы на чердаке. При необходимости конструкции могут быть окрашены в любой цвет с помощью порошковой краски. Монтируются они на винтовых соединениях.

Конструкция может быть глухой или иметь одну или две створки.

Жалюзийная накладка для мансарды служит для защиты помещения от солнца.

Обустройство слуховых окон

Теперь расскажу более подробно о проектировании и конструировании слуховых окон.

Требования при проектировании слуховых окон

Архитектурные элементы, используемые при возведении дома, должны полностью соответствовать действующим ГОСТ и строительным нормативам. Слуховое окно конструируется согласно СНиП под номерами II-26 и 21-01.

Слуховые окна на крыше должно проектироваться в соответствии с действующими нормативами.

Полностью указанные документы пересказывать я не буду, остановлюсь только на наиболее важных моментах, о которых гласит упомянутая инструкция:

  • монтаж слухового окна разрешен только в том случае, если наклон ската кровли составляет более 35 градусов;
  • минимальный размер распашных створок в слуховом окне составляет 60 на 80 см, соответственно минимальный размер всей конструкции должен быть не менее 120 на 80 см;
  • если вы хотите установить прямоугольные слуховые окна в вальмовой (четырехскатной) крыше, то плоскость фасада архитектурного элемента не должна совпадать с плоскостью несущей стены здания;
  • общая площадь слуховых окон в крыше должна составлять не менее 1/8 площади пола;
  • высота крыши слухового окна не регламентирована и зависит от размеров крыши, но чем выше она будет, тем лучше будет освещено помещение.

Проектировать установку слухового окна желательно еще на стадии составления проекта жилища.

Количество, разновидности и размер конструкций определяется индивидуально исходя из следующих параметров:

  • назначения чердачного помещения;
  • требуемого уровня освещенности комнат;
  • ориентации жилой постройки по сторонам света;
  • общим экстерьером коттеджа;
  • используемыми для строительства материалами.

Лучше всего, когда обустройство слуховых окон в кровле планируется еще на этапе разработки проекта здания.

Что касается кровельных материалов для окна, то их тоже можно выбирать произвольно. Обычно используется гибкая черепица, профилированные листы и так далее. Желательно, чтобы кровля не оказывала большой нагрузки на конструкционные элементы окна.

Чертеж слухового окна

В качестве примера приведу чертеж конструкции слухового окна на крыше.

Чертеж слухового окна.

Как видно, окно имеет достаточно большие размеры и служит украшением мансардного этажа. В результате вы получаете красивый экстерьер коттеджа, а жилое помещение на чердак будет хорошо освещаться и эффективно проветриваться.

Для сохранения тепловой энергии внутри комнат кровельные элементы утепляются паропроницаемым утеплителем с обязательным использованием ветро- и гидрозащитных мембран.

Плюс конструкции, изображенной на чертеже, в том, что для его конструирования не нужно использовать большого количества строительных материалов. На крыше не рекомендуется размещать трубы, декоративные элементы и другие детали, которые могут помешать удалению снега в зимний период.

Проектом предусмотрено использование жалюзийных решеток с большими зазорами. Они улучшают вентиляцию, но предотвращают прямое попадание в помещение атмосферной влаги.

Нюансы устройства слуховых окон

Каркас слухового оконного проема.

Теперь подробнее поговорим про устройство слуховых окон на кровле. Я не буду рассказывать, как его делать, просто остановлюсь на некоторых особенностях конструкции окна типа «дормер»:

  • кровля оконного проема должна иметь свои несущие элементы, обрешетку и конек (в том случае, если она имеет несколько скатов);
  • каркас должен состоять из вертикального фронтона, установленного на стропилах крыши, к которому крепится коньковый брус со стропилами окна;
  • сами стропила архитектурного элемента соединяются с главными стропилами крыши либо вертикальными (ограждающими) стенами возводимого проема;
  • чтобы основные опорные стропила кровли выдержали дополнительную нагрузку от каркаса и кровельного материала окна, их нужно усилить – сделать двойными или даже тройными;
  • нижние части каркаса должны опираться на поперечные балки, проложенные между стропилами;
  • чтобы не уменьшать несущую способность стропил крыши, в них нельзя делать углубления для поперечных балок, последние крепятся с помощью оцинкованных уголков (таких, что используются при каркасном строительстве);
  • стены необходимо обшивать материалами, которые устойчивы к воздействию влаги;
  • при стыковке кровельного покрытия крыши и возводимой конструкции особое внимание следует уделять герметизации образовавшихся стыков, так как именно в этих местах часто образуются протечки.

Резюме

Теперь вы знаете, какие конструкции бывают и как выполняется монтаж одной из разновидностей этого архитектурного элемента на крыше. Дополнительную информацию о строительстве и ремонте частных домов вы можете узнать из видео в этой статье.

А в комментариях вы можете рассказать, имеется ли у вас в доме слуховое окно и какой разновидности.

Слуховые окна декоративные из полиуретана

Вы можете бесплатно рассчитать у наших менеджеров необходимое количество декоративных элементов для оформления Вашего дома, сообщив необходимые размеры или выслав чертежи по электронной почте prod@facadeproject.ru или заполнив форму.

Если у Вас есть вопросы, наши специалисты рады проконсультировать Вас по тел. +7(495) 662-47-17 ежедневно с 9 до 21 часа.

Для Вашего удобства мы предлагаем:
— бесплатную услугу: квалифицированный подбор лепнины из полиуретана по каталогу;
— дизайн и проектирование индивидуального фасадного декора;
— консультации специалистов по тел: +7(495) 662 4717 ежедневно с 9 до 21.

Слуховые окна из полиуретана: на крыши и фронтоны

В настоящее время слуховые окна делятся на два больших вида — просто вертикальные и окна мансардного типа: выделенные конструкции на крыше, покрытые кровлей. Мансарды повсеместно встречаются в Европе: прогуливаясь по улицам старых городов, Вы обязательно обратите внимание на обилие слуховых окон на крышах домов. Вероятно, использование подкровельного пространства для жилья было характерно для европейских городов в связи с экономией места. В России, с ее территориальным размахом, чердачные помещения редко использовались как жилые, поэтому слуховое окно служило для вентиляции и естественного освещения пространства под крышей (в старо-русском языке слово «слух» имело и значение «отверстие»).

Читать еще:  Ширина профиля пластикового окна

В современном строительстве наблюдается настоящий бум использования слуховых окон при проектировании фасадов загородных домов и коттеджей, причем при выборе вида окна равную значимость имеет и практическая ценность, и эстетическая привлекательность. Чаще всего в проектах домов слуховые окна предназначены для вентиляции, поэтому в нашем каталоге «ФАСАД ПРОЕКТ» основную коллекцию составляют изделия для этой цели.

Какие слуховые окна можно купить в Фасад Проекте.

Мы представляем последние разработки в области фасадного декора для обрамления слуховых окон – лепнину из полиуретана. Она прекрасно защищает окна от влаги, ветра и шума, не подвержена механическому воздействию, царапинам и с равным успехом служит и холодной зимой, и знойным летом, выдерживая нагрев до 90ºС. К тому же цена слуховых окон из этого декоративного материала зачастую ниже, чем из других традиционно используемых ранее.

В зависимости от размеров дома и высоты расположения чердачного помещения подбирается размер слухового окна: по каталогу Вы можете купить слуховые окна и обрамления из полиуретана диаметром от 18 см до 1 метра. Для Вашего удобства мы предлагаем окна со встроенными жалюзи. Что касается дизайна, то обрамление может быть самым разнообразным и по геометрии, и по материалам, и по стилю, например, для готической архитектуры были характерны пышно украшенные лепниной люкарны. Основу нашей коллекции из полиуретана составляют популярные круглые, овальные и восьмиугольные слуховые окна.

Вы планируете расширить чердачное пространство, устроить светлую уютную комнату или оранжерею под крышей? Для этого оконные проемы должны быть значительного размера. Чтобы фасад выглядел оригинально, мы предлагаем обрамления из полиуретана диаметром 1 метр для украшения большого круглого окна.

Очень важно, что поверхность полиуретанового слухового окна и обрамления обеспечивает прекрасное сцепление (адгезию) с различными клеями и лакокрасочными материалами. Это позволяет изготавливать декоративные элементы, стилизованные под натуральные материалы: натуральное дерево, гранит, мрамор, природный камень или придать элементам декора нужный оттенок в полном соответствии с дизайном фасада.

Мы уверены, что, ознакомившись с нашим ассортиментом и ценами, вы обязательно найдете наиболее интересный вариант для декорирования фасада, крыши или фронтона вашего дома слуховыми окнами. При необходимости, наши консультанты могут предложить комбинированное решение с другой геометрией.

Слуховое окно с жалюзийной решеткой

Особенности вентиляции крыши.

123007 Москва,
3-й Хорошевский проезд д.5 стр.8
Телефон: 101-2999; факс: 941-2145
Авторы: Н.М. Вавуло,
ГУП Академия коммунального хозяйства
Зав. отделом жилищного хозяйства,
к.т.н., член-корреспондент ЖКА
Р.Г. Серажетдинов,
специалист технического отдела
Кровельной Компании «ТехноНИКОЛЬ»

Внедрение новых кровельных материалов и многочисленных конструктивных решений связанных с этим, заставляют задумываться о решении вопросов сроков службы и качества крыши.

ГУП Академия Коммунального Хозяйства им. К.Д. Памфилова совместно с ГУП Институтом «МосжилНИИроект» и Кровельной Компанией «ТехноНИКОЛЬ», подготавливает для издания нормативную документацию по устройству и эксплуатации крыш с холодным и теплым чердаком и различными типами кровель. На протяжении всей деятельности Кровельная Компания ТехноНИКОЛЬ»стремится не только к повышению качества выпускаемых кровельных покрытий, но и крыш в целом. Одной из важнейших проблем оказалась проблема вентиляции крыш.

Многолетний опыт обследования чердачных помещений проведенной ГУП Академии Коммунального Хозяйства им К.Д. Памфилова свидетельствует, что традиционная вентиляция чердачных помещений через жалюзийные решетки слуховых окон оказалась неэффективной из-за нерационального размещения на крыше и малой площади отверстий. Не редкость встретить здание с вовсе забитыми слуховыми окнами и продухов. Наибольший эффект естественного проветривания чердачных помещений достигается при устройстве вентиляционных отверстий под свесом кровли и в коньках крыши позволяющих наиболее выгодно использовать побудительные силы природы — тепловой и ветровой напоры (рис. 1).

Накопление на крыше льда, как правило, сопровождается протеканием кровли через стыки вследствие возникающего подпора талых вод, появлением неорганизованного водостока крыши, вызывающего увлажнение и загрязнение фасадов, массовыми разрушениями водосточных труб при падении ледяных пробок в период их таяния, обрушением льда со свесов, что создает опасность для пешеходов. Очистка крыши от снега и наледей требует значительных затрат труда и средств и приводит к повреждению кровли.

Основной причиной обледенения и увлажнения крыши является наличие в чердачном помещении избыточного тепла и влаги, поступающих через чердачные перекрытия, от санитарно-технических устройств и через теплопроводную кровлю, подвергающуюся воздействию солнечной радиации.

В результате во время небольших морозов (до -10&degC) температура воздуха чердачного помещения оказывается выше 0&degC.

При этом снег на крыше таят, а стекающая по скату вода замерзает, как только достигнет холодных участков кровли над карнизом. Постепенно водосточные желоба и трубы заполняются льдом и выключаются из работы, на свесах образуются сосульки. Вследствие высокой относительной влажности воздуха в чердачном помещении ( j >70%) происходит обильная конденсация на внутренней холодной поверхности кровли. Если температура кровли опускается ниже 0&degC, на ней выпадает иней. Чем выше температура воздуха в чердачном помещении, тем интенсивнее происходит обледенение и конденсация. Во многих случаях на внутренней поверхности кровли скапливается такое количество конденсата и воды от таяния инея, которое, стекая по скату, может существенно увлажнить и даже промочить чердачное перекрытие.

Естественное проветривание чердачных помещений через жалюзийные решетки слуховых окон, находящихся на скатах крыши, неэффективно вследствие нерационального расположения вентиляционных отверстий на одном уровне в области примерно разных аэродинамических коэффициентов (см. рис. 2).

Рис. 2. Вентиляция чердака через слуховые окна

  1. наружная стена;
  2. чердачное перекрытие;
  3. застойные зоны;
  4. слуховое окно;
  5. вентиляционное отверстие (окно) в щипцовой стене.

При организации вентиляции помещений, наряду с обеспечением требуемого воздухообмена, важное значение имеет получение полного омывания наружным воздухом всего подкровельного пространства. При размещении малопроизводительных вентиляционных отверстий в рассредоточенных по крыше слуховых окнах это положение не выполняется. В чердачном помещении образуются зоны с застойным воздухом.

При естественной вентиляции чердачных помещений наиболее рационально вентиляционные отверстия располагать под свесом кровли равномерно по периметру здания и в коньке крыши по всей его длине. В этом случае приточные отверстия окажутся внизу проветриваемого объема и в зоне максимальных (положительных) давлений воздушного потока, вытяжные — в зоне минимальных (отрицательных) давлений воздушного потока. Такое расположение вентиляционных отверстий обеспечит интенсивный воздухообмен по всему объему чердака.

Вентиляционные отверстия под свесом кровли могут устраиваться как в виде узкой щели, оставляемой между стеной и кровлей (щелевидные продухи), так и виде отдельных отверстий, размещаемых в карнизной части стены по осям окон или простенков, или тех и других вместе взятых («точечные» продухи, рис. 3).

В коньке крыши вентиляционные отверстия выполняются щелеобразными (рис. 4).

При таком размещении во время штиля вентиляционные отверстия под свесом кровли работают на приток, в коньке — на вытяжку (рис. 1).

Площадь вентиляционных отверстий специальной системы естественной вентиляции чердачных помещений устанавливается расчетом в зависимости от теплопоступлений в подкровельное пространство, его объема и климатических условий района постройки здания по специальной методике.

Площадь сечения слуховых окон и продухов на крыше должна составлять не менее 1/300-1/500 площади чердачного перекрытия для I и II климатических районов. При этом расположение указанных устройств должно обеспечить сквозное проветривание чердачного помещения, исключающее местный застой (воздушные мешки).

Чтобы исключить проникновение атмосферных осадков в чердачное помещение над коньковой щелью устраивается оголовок специальной конструкции (рис. 4).

Специальная система вентиляции чердачных помещений обязательна в крышах зданий с холодным чердаком любого назначения и любой конфигурации, с деревянными и железобетонными несущими конструкциями и любыми видами кровель (из рулонных гидроизоляционных материалов, кровельной стали, черепицы, асбестоцементных листов и др.). Особенно важно осуществлять ее в крышах с плотными кровлями и при расположении трубопроводов центрального отопления и горячего водоснабжения в чердачных помещениях.

Следует отметить особую роль карнизных щелевых продухов (рис. 3) в обеспечении сохранности настенных частей крыши (концов стропильных ног, мауэрлата, обрешетки, свесов кровли), находящихся в наиболее неблагоприятных условиях эксплуатации. Постоянное поступление через них наружного воздуха вызывает проветривание конструкции.

Карнизные щелевые продухи облегчают контроль за состоянием кровли в наиболее подверженных повреждению местах. Наличие их способствует ускорению прогрева надкарнизных участков кровли в периоды оттепелей, а с этим и освобождению желобов от наледей, образующихся при таянии снега в морозные дни под воздействием солнечной радиации.

Устройство в чердачных крышах специальной системы вентиляции оправдывает себя простотой конструкции и экономичностью.

vote
Article Rating
Ссылка на основную публикацию
ВсеИнструменты
0
Would love your thoughts, please comment.x
()
x
Adblock
detector
