При установке двухклавишного выключателя вы получаете возможность управлять двумя независимыми источниками света из одного места. Это делает ваше пространство более функциональным и удобным. Первым шагом будет изучение схемы подключения, которая включает в себя правильное распределение проводов и определение, какие из них относятся к лампам, а какие – к сети.
Подключение начинается с отключения электричества на распределительном щите. Это обеспечит вашу безопасность во время работы. Используйте тестер для проверки отсутствия напряжения. После этого можно переходить к разборке старого выключателя и подготовке проводов. Грамотная маркировка поможет не запутаться в подключении.
Складывая провода согласно схеме, учитывайте, что фаза обычно подключается к общему контакту выключателя. Подключите провода от ламп и нулевые провода напрямую к сети. Обязательно учтите, что неправильно выполненная схема может привести к замыканию и другим проблемам с электричеством. Проверьте все соединения перед тем, как закрыть выключатель. После завершения монтажа включите электричество и протестируйте работу каждого ключа.
Основы подключения двухклавишного выключателя
Для подключения двухклавишного выключателя сначала подготовьте необходимые инструменты: отвертку, кусачки, изоленту и пробник. Прежде всего, отключите электроэнергию в помещении, чтобы избежать травм.
Установите в стене подрозетник для выключателя. Он должен располагаться на удобной высоте, обычно около 90 см от пола. Проверьте, чтобы провода были в достаточной длине, чтобы дотянуться до клемм выключателя.
Соедините провода следующим образом: два провода от нагрузки подсоедините к клеммам выключателя, обычно обозначаемым как L1 и L2. Эти провода ведут к лампам. Для управления различными освещениями с помощью разных клавиш используйте один провод для каждой клавиши.
Подключите основной провод питания к клемме, отмеченной “L” или “Ph”. Этот провод подает напряжение на выключатель. Обязательно придерживайтесь цветовой кодировки проводов: фаза обычно коричневая или черная, ноль – синим.
После подключения проверьте все соединения с помощью пробника, затем аккуратно смонтируйте выключатель в подрозетник и зафиксируйте его. Завершите процесс, накрыв выключатель декоративной рамкой.
После установки включите электричество и протестируйте работу выключателя. Если обе клавиши управляют соответствующими светильниками, значит, вы успешно завершили подключение.
Что такое двухклавишный выключатель и как он работает
Двухклавишный выключатель позволяет управлять двумя различными источниками света или несколькими уровнями освещения в одном месте. Он имеет две клавиши, каждая из которых управляет отдельной цепью. Это дает возможность включать и выключать разные лампы с одной точки.
Такой выключатель состоит из нескольких основных элементов: двух клавиш, контактных групп и корпуса. Когда вы нажимаете одну из клавиш, она замыкает электрическую цепь и включает соответствующий источник света. При этом другая клавиша может оставаться в неактивном положении, обеспечивая независимое управление.
Установка двухклавишного выключателя требует учета схемы подключения проводки, которая может варьироваться. Перед установкой необходимо убедиться в отсутствии напряжения в сети. Важно правильно подключить провода, чтобы избежать короткого замыкания.
Также имейте в виду, что при использовании двухклавишного выключателя возможно создание более сложных схем с дополнительными выключателями в других точках, что позволяет управлять освещением из разных мест. При планировании системы освещения учитывайте расположение выключателей, чтобы обеспечить удобный доступ к ним.

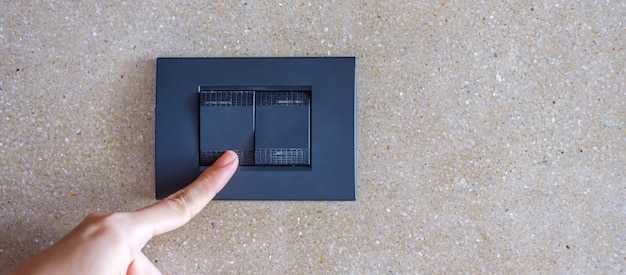

Необходимые инструменты для установки
При установке двухклавишного выключателя вам понадобятся следующие инструменты: плоская и крестовая отвертка, бокорезы, кусачки и мультиметр. Эти инструменты помогут вам выполнить качественную и безопасную работу.
Отвертки используются для откручивания и закручивания винтов. Рекомендуют иметь несколько размеров, чтобы выбрать наиболее подходящий для конкретной ситуации. Бокорезы понадобятся для обрезки проводов, а кусачки помогут быстро удалить старый выключатель.
Мультиметр необходим для проверки наличия напряжения и для контроля правильности подключения. Он позволяет избежать случайных ошибок и обеспечивает безопасность во время работы.
Также полезно иметь изоляционную ленту и термоусадочные трубки для защиты соединений. Это предотвратит короткое замыкание и повысит надежность работы выключателя.
Приготовьте рабочее место, обеспечьте хорошее освещение и порядок, чтобы избежать ненужных затруднений во время установки. Удачи в вашем проекте!
Электрическая схема подключения: основные элементы
Схема подключения двухклавишного выключателя состоит из нескольких ключевых компонентов. Убедитесь, что вы имеете все нужные элементы перед началом установки.
- Двухклавишный выключатель: Этот элемент управляет несколькими источниками света. Убедитесь, что он соответствует стандартам и требованиям по безопасности.
- Кабели: Обычно используются проводники сечением 1.5 мм? или 2.5 мм? для освещения и силовых проводов соответственно. Выбирайте кабели с хорошей изоляцией.
- Розетка: Если планируете подключение к сетевой электрической сети, используйте качественную розетку. Она должна соответствовать нагрузке и месту установки.
- Заземление: Обязательно подключите заземляющий провод для повышения безопасности. Это защитит от коротких замыканий и перегрузок.
При выборе места для установки выключателя помните о доступности и удобстве использования. Обратите внимание на проведение необходимых работ в соответствии с местными нормами и правилами. Также рекомендуем проверить схему несколько раз перед подключением. Таким образом, вы сможете избежать возможных ошибок и обеспечить долгосрочную работу устройства.
Безопасность при работе с электрооборудованием
Перед началом любых работ с электрическими установками отключите питание. Используйте автоматические выключатели или предохранители для предотвращения случайного включения. Убедитесь, что инструменты и провода изолированы и не повреждены.
Носите защитные перчатки и обувь с изоляцией, чтобы уменьшить риск поражения током. Работая с проводкой, придерживайтесь правил безопасности: не трогайте голыми руками оголенные провода, используйте инструменты с изолированными ручками.
Поддерживайте рабочую зону в порядке. Уберите лишние предметы, чтобы избежать запутывания или падения. Не работайте с электрооборудованием в условиях высокой влажности, а также при недостаточном освещении.
Перед подключением выключателей или розеток убедитесь, что провода надежно закреплены и не имеют повреждений. Придерживайтесь схемы подключения, избегайте самодеятельности, если не уверены в своих знаниях.
Оповестите окружающих о проводимых работах. Используйте знаки безопасности и предупреждения, чтобы исключить риск случайного доступа к рабочей зоне.
В случае возникновения проблем немедленно отключите оборудование от сети. Вызывайте квалифицированного электрика для решения сложных вопросов. Не рискуйте своим здоровьем и безопасностью ради экономии времени.
Пошаговая инструкция по установке
Соблюдайте технику безопасности, прежде чем приступать к установке. Отключите электроэнергию на щитке.
-
Подготовьте инструменты: отвертка, плоскогубцы, изолента, мультиметр и выключатель.
-
Убедитесь, что в месте установки нет опасных проводов. Используйте мультиметр для проверки.
-
Снимите старый выключатель. Для этого открутите его с помощью отвертки и аккуратно извлеките из рамки.
-
Запомните или зафиксируйте, как были подключены провода к старому выключателю.
-
Подключите провода к новому выключателю согласно схеме:
- Фаза – к общему контакту;
- Два других провода – к выходным контактам.
-
Закрепите выключатель в коробке, убедившись, что провода не повреждены и не изолированы. Используйте изоленту для защиты соединений.
-
Установите крышку выключателя и зафиксируйте её надежно.
-
Включите электропитание на щитке и проверьте работу выключателя.
Если всё работает корректно, работа завершена. В случае неполадок проверьте соединения и повторите подключение.
Подготовка: выключение электричества и разметка стен
Перед началом работы отключите электричество в помещении. Найдите соответствующий автоматический выключатель в щитке и переведите его в положение ‘выключено’. Это обеспечит вашу безопасность во время установки.
После отключения электричества выполните разметку будущего расположения выключателя. Используйте рулетку и уровень для точности. Определите высоту, на которой будет установлен выключатель; стандартное значение составляет 90 см от пола.
- Закрепите малярный скотч в месте установки для четкой визуализации.
- Если вы устанавливаете два выключателя, размечайте их с учетом расстояния между ними, обычно оно составляет 10-15 см.
Убедитесь, что разметка видна и четка. Проверьте горизонтальность линии с помощью уровня для обеспечения правильного расположения. После завершения разметки можно приступить к дальнейшим этапам установки.
Подключение проводов к выключателю: порядок действий
Подключите провода к выключателю, следуя пошаговой инструкции. Сначала отключите электричество в щитке, чтобы избежать удара током. Проверьте напряжение тестером, чтобы убедиться в отсутствии тока.
На выключателе есть три клеммы: две для подключения проводов от источника и нагрузки, и одна для заземления. Обычно клеммы маркируются: L – фаза (черный или коричневый провод), N – ноль (синий провод), а заземление – зеленый или желтый.
Сначала подключите фазовый провод. Освободите нижнюю часть клеммы, вставьте провод и затяните винт. Следите за тем, чтобы не осталось голых участков, чтобы исключить короткое замыкание.
Затем выполните аналогичные действия с нулевым проводом. Убедитесь, что соединение надежно и не шатается. Если у вас есть заземляющий провод, соедините его с клеммой для заземления. Это важно для безопасности.
После подключения всех проводов аккуратно встроите выключатель в монтажную коробку. Запретите натяжение проводов при установке, чтобы избежать повреждений.
Включите электричество в щитке и проверьте работу выключателя. Если все функционирует корректно, завершите установку, закрыв декоративную панель. Убедитесь, что она надежно зафиксирована.
Следуйте этим шагам, чтобы обеспечить безопасное и правильное подключение проводов к выключателю. Работа с электричеством требует строгого соблюдения правил безопасности.
Установка монтажной коробки и крепление выключателя
Выберите место для монтажной коробки так, чтобы оно соответствовало высоте, удобной для использования. Обычно монтажная коробка устанавливается на высоте примерно 80 см от пола. Используйте уровень для проверки горизонтальности. После выбора места отметьте места для крепления.
Прикрепите монтажную коробку к стене, используя саморезы или дюбели в зависимости от типа стены. Убедитесь, что коробка надежно зафиксирована и не имеет люфта.
Проверьте, чтобы провода, идущие к выключателю, были достаточно длинными для подключения. Подготовьте провода: удалите изоляцию на концах, оставив около 1 см медных жил.
Прикрепите выключатель к монтажной коробке с помощью винтов. Проще всего использовать винты, по одному на каждую сторону выключателя. Следите за тем, чтобы выключатель не был перекошен, и расположите его параллельно линии коробки.
После крепления выключателя проверьте работу устройства, подключив питание. Убедитесь, что выключатель функционирует исправно. Если есть отклонения, проверьте подключение проводов и повторите установку.
| Шаг | Описание |
|---|---|
| 1 | Выберите местоположение для монтажной коробки. |
| 2 | Прикрепите коробку к стене, используя необходимые материалы. |
| 3 | Подготовьте провода для подключения. |
| 4 | Закрепите выключатель в монтажной коробке. |
| 5 | Проверьте работу выключателя. |
Проверка работоспособности: тестирование системы
После завершения подключения двухклавишного выключателя обязательно проверьте его работоспособность. Начните с установки в выключатель лампочки, подключенной к нужной цепи. Убедитесь, что все соединения выполнены правильно, и выключатель зафиксирован в своём положении.
Произведите тестирование, сначала включив одну из клавиш выключателя. Лампочка должна загореться. Затем отключите её, нажав на ту же клавишу. Переходите к следующей клавише и повторите процесс. Обе клавиши должны корректно управлять лампочкой по отдельности.
Если одна из клавиш не работает, проверьте соединения на предмет надежности. Возможно, имеется плохой контакт или поврежденный провод. Убедитесь, что все провода правильно подключены к клеммам выключателя.
Также проверьте, не сработала ли защита в цепи. Для этого убедитесь, что автоматический выключатель не отключен. Если он сработал, возможно, произошел короткое замыкание. Проверьте схему подключения и исправьте ошибки.
Если все работает, рекомендуется проконтролировать, не перегревается ли выключатель при использовании. Повышенная температура может указывать на неправильное подключение или перегрузку системы. Постепенно наращивайте нагрузку, чтобы убедиться в стабильности работы.
После завершения всех тестов закройте монтажную коробку и установите лицевую панель выключателя. Теперь ваша система готова к использованию, и вы можете наслаждаться комфортом управляемого света.
Советы по устранению возможных неполадок
Проверьте источник питания. Убедитесь, что в цепи есть напряжение. Используйте мультиметр для тестирования. Если напряжение отсутствует, проверьте предохранители и автоматы.
Осмотрите соединения. Убедитесь, что все провода надежно зафиксированы. Плохие контакты могут стать причиной перерыва в работе выключателя.
Проверьте сам выключатель. Бывают случаи, когда механизм внутри выключателя поврежден. Попробуйте переключить выключатель несколько раз, чтобы удостовериться в его исправности.
Примените тестовый инструмент. Используйте тестер для проверки наличия напряжения на выходных контактах выключателя. Это поможет выявить, работает ли он правильно.
Убедитесь в правильности подключения. Сравните вашу схему подключения с рекомендуемой. Ошибки в подключении приведут к неправильной работе.
Обратите внимание на состояние проводки. Износ или повреждение изоляции могут вызвать короткое замыкание. При необходимости замените поврежденные участки.
Проверьте соответствие мощности оборудования. Убедитесь, что используемая лампа или устройство вписывается в допустимые параметры выключателя.
Не игнорируйте легкое трескание или запах горелого. Такие симптомы указывают на серьезные проблемы, требующие немедленного вмешательства специалиста.
Если вышеперечисленные действия не помогли, обратитесь к квалифицированному электрику для диагностики и ремонта.
