Для успешной установки двухклавишного выключателя стоит заранее подготовить необходимые инструменты и материалы: отвертка, скрутки, изолента и сам выключатель. Убедитесь, что питание в проводке отключено – безопасность на первом месте.
Сначала определите точки подключения. Сначала снимите старый выключатель, запомнив или зафиксировав, как выглядела проводка. После этого установите новые провода к клеммам нового выключателя согласно схеме. Обратите внимание на маркировку – она укажет, какой провод куда подсоединить.
Подключив все необходимое, закрепите выключатель на месте и верните панель. После этого можно включить питание и протестировать работу. Если все сделано правильно, обе клавиши включают и выключают заданные источники света. Если будете следовать инструкции, установка пройдет без проблем.
Основные компоненты и инструменты для подключения
Для подключения двухклавишного выключателя вам понадобятся следующие компоненты: выключатель, проводка, зажимы или клеммники, а также электроустройство, к которому будет подключен выключатель.
Выключатель может быть как механическим, так и электронным. Выберите тот, который вам больше нравится по дизайну и функциональности. Обратите внимание на число выходов, так как для двухклавишного выключателя необходимо два выходных контакта.
Проводка играет ключевую роль в монтаже. Используйте провод с изоляцией, соответствующий мощности подключаемого устройства. Обычно подходит провод с сечением 1.5-2.5 мм? для освещения.
Для соединения проводов используйте клеммники или зажимы, которые обеспечат надежное соединение. Убедитесь, что они подходят для вашего типа проводов, чтобы избежать короткого замыкания.
Не забудьте о инструментах: вам понадобятся отвертка, нож для stripping wires, плоскогубцы и мультиметр для проверки правильности соединений. Мультиметр поможет убедиться, что проводка подключена правильно и безопасно.
Работа с электричеством требует внимательности и аккуратности. Придерживайтесь всех норм безопасности, прежде чем приступать к монтажу.
Что входит в комплект двухклавишного выключателя?
Комплект двухклавишного выключателя включает в себя несколько основных элементов, необходимых для монтажа и эксплуатации устройства.
- Выключатель: Основной элемент, который управляет освещением. Обычно имеет две кнопки для включения и выключения различных групп светильников.
- Крепежные элементы: Включает винты и дюбели для надежного крепления выключателя на стене.
- Инструкция по установке: Пошаговое руководство, которое поможет правильно подключить выключатель и установить его в соответствии с нормами.
- Заглушки: Необходимы для защиты непригодных контактов, если они не используются.
- Прокладки: Средства, предотвращающие попадание пыли и влагу внутрь устройства.
- Декоративная рамка: Завершает внешний вид выключателя, прикрывая места крепления и провода.
Перед покупкой убедитесь, что в комплект входят все эти компоненты. Это облегчит процесс установки и повысит надежность работы выключателя в будущем.
Необходимые инструменты для монтажа
Для установки двухклавишного выключателя вам понадобятся следующие инструменты:
1. Отвертка. Используйте крестовую отвертку для удаления крышки и подключения проводов. Убедитесь, что она подходит к винтам вашего выключателя.
2. Плоскогубцы. Эти инструменты помогут аккуратно согнуть, зажать или обрезать провода.
3. Изолента. Она необходима для надежной изоляции оголенных частей проводов после подключения.
4. Мультиметр. Проверяйте наличие напряжения в проводах перед работой, чтобы обеспечить безопасность.
5. Нож для проводов. Он поможет снять изоляцию с проводов, подготавливая их к подключению.
6. Уровень. Используйте его, чтобы установить выключатель горизонтально, что обеспечит эстетичный вид.
7. Дрель. Возможно, потребуется для установки крепежей на стене, особенно если нет соответствующих отверстий.
Собрав все перечисленные инструменты, вы сможете приступить к монтажу с уверенностью и удобством.
Выбор подходящей проводки и кабелей
Выберите медные провода с сечением не менее 1,5 мм? для освещения. Они обеспечивают надежный токопровод и минимальные потери. Для более мощной нагрузки, например, при подключении розеток, рекомендуется использовать провод сечением 2,5 мм?.
Обратите внимание на маркировку кабелей. Выбирайте кабели с обозначением ВВГнг или ВВГ, которые предназначены для внутренних электромонтажных работ и устойчивы к механическим повреждениям.
Когда планируете прокладку проводов, учитывайте длину и условия эксплуатации. Для длинных участков важна возможность снижения падения напряжения. Применяйте кабели с большим сечением, если длина превышает 30 метров.
Используйте кабели с защитой от перегрева и внешнего влияния, чтобы увеличить срок службы. Выбор ПВХ изоляции подойдет для сухих помещений, а для влажных лучше применять резиновую изоляцию.
При покупке убедитесь в наличии сертификатов качества, которые подтверждают соответствие стандартам безопасности. Это гарантирует надежность проводки и защиту от коротких замыканий.

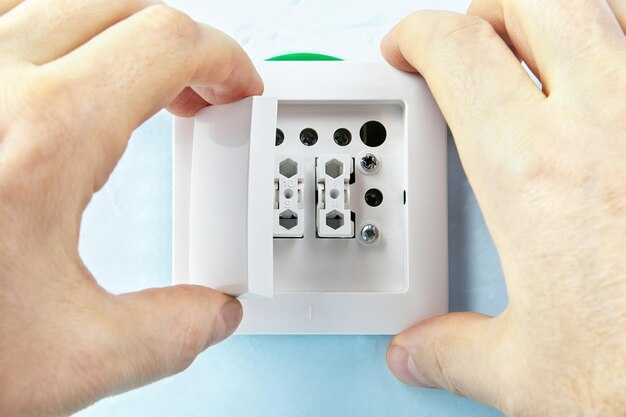

Проверка соответствия электрических характеристик
Перед монтажом двухклавишного выключателя проверьте соответствие его электрических характеристик требованиям вашей электрической сети.
Обратите внимание на следующие параметры:
- Номинальная мощность: Убедитесь, что мощность, которую могут выдержать выключатели, соответствует подключениям ваших ламп. Например, если вы планируете подключить две лампы по 60 Вт, убедитесь, что выключатель не менее 120 Вт.
- Напряжение: Проверьте, что выключатель рассчитан на напряжение вашей сети (обычно 220 В в большинстве стран СНГ).
- Ток: Выключатели имеют разные токовые характеристики. Для классических схем подойдет выключатель на 10 А. Если планируется подключение мощных электроприборов, выбирайте модели на 16 А.
Сравните указанные характеристики с данными на упаковке выключателя. Неправильный выбор может привести к перегреву или выходу из строя устройства.
Проверьте, соответствуют ли размеры и форма выключателя вашим требованиям к установке. Обратите внимание на тип подключения: открытое или закрытое.
Не забудьте также проверить наличие сертификатов соответствия, подтверждающих качество и безопасность изделия. Пользуйтесь только проверенными производителями.
Инструкция по монтажу и подключению
Соблюдайте технику безопасности: отключите электропитание в помещении перед началом работ. Используйте отвертку, изоленту и мультиметр для проверки проводки.
Определите местоположение выключателя. Заранее выберите участок стены на удобной высоте. Рассмотрите возможность использования монтажной коробки для акуратного размещения проводов.
Приступайте к установке. Просверлите отверстие для монтажной коробки и разместите ее в стене. Закрепите коробку с помощью саморезов.
Подготовьте провода: очистите их от изоляции на 1-2 см с обоих концов. Используйте мультиметр для проверки правильности подключения существующих проводов.
Подключите провода к выключателю. Обычно используется три провода: фаза (коричневый или красный), ноль (синий или черный) и земля (желто-зеленый). Подключайте фазу к одному из контактов выключателя, ноль – к другому. Если у вас есть земля, подключите ее к соответствующему контакту.
Убедитесь, что все соединения надежны, и нет оголенных проводов, которые могут вызвать короткое замыкание. Закройте выключатель крышкой и закрепите его на месте.
Включите электропитание и проверьте работу выключателя. Если он не функционирует, проверьте подключения и используйте мультиметр для диагностики.
По завершении установки убедитесь, что все инструменты убраны, а проводка надёжно скрыта. Теперь ваш двухклавишный выключатель готов к использованию!
Подготовка места для установки выключателя
Определите, где будет располагаться выключатель. Стандартная высота установки – 80-160 см от пола. Выберите удобное и доступное место, чтобы обеспечить легкость в использовании.
Проверьте, нет ли в выбранном месте скрытых проводов или труб. Используйте металлодетектор или откройте стену, чтобы убедиться в безопасности установки. Убедитесь, что под выбранной зоной нет деревянных или металлических конструкций, которые могут помешать дальнейшему монтажу.
Очистите место от пыли и грязи. Это облегчит работы и поможет избежать короткого замыкания при подключении проводов. Закройте остальные области комнаты пленкой или тканью, чтобы защитить от мусора и повреждений.
При необходимости установите опорную коробку для крепления выключателя. Выберите подходящий тип коробки, учитывая размеры проводов и количество подключаемых приборов. Удостоверьтесь, что коробка фиксируется надежно и не болтается.
Подготовьте инструменты: отвертка, пассатижи, изолента, зажимы и тестер. Проверьте наличие необходимых материалов: проводов, клемм, а также самого выключателя. Если всего нужного набора нет, приобретите недостающие элементы заранее.
Убедитесь в отключении электричества на щите, прежде чем проводить любые работы. Это защитит вас от поражения электрическим током. Проверьте отсутствие напряжения с помощью тестера, прежде чем начинать установку.
Схема подключения: обзор проводки
Схема подключения двухклавишного выключателя представляет собой простой и удобный способ управления освещением. Начните с подготовки проводки. Используйте медные провода сечением 1,5 – 2,5 мм?. Для подключения выключателя потребуется три провода: фаза (коричневый или черный), ноль (синий) и провод для ламп (обычно желто-зеленый).
При монтаже выключателя учтите, что высокий уровень напряжения может вызвать короткое замыкание. Используйте специальные клеммы для надежного соединения проводов. Подключение осуществляется через клеммные колодки. Перед установкой убедитесь, что напряжение в сети отключено.
После завершения подключения проверьте работоспособность устройства. Протестируйте каждую клавишу выключателя, чтобы убедиться, что обе контролируют соответствующие светильники. Если все работает правильно, зафиксируйте выключатель в коробке и установите декоративную крышку.
Убедитесь в надежности соединений и отсутствии зазоров. В случае необходимости можете использовать термоусадочные трубки, чтобы защитить соединения от влаги и механических повреждений. Безопасность в электромонтаже гарантирует долговечность устройства и стабильность работы.

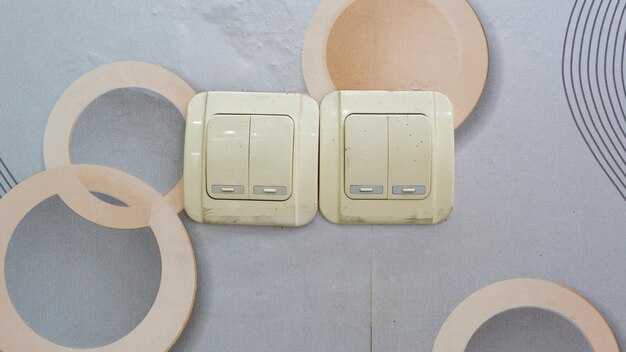

Этапы подключения проводов к выключателю
Определите тип проводов, которые вы будете использовать. Обычно используются два провода: фазный (коричневый или черный) и нулевой (синий). Убедитесь, что у вас есть необходимые инструменты: отвертка, бокорезы и изолента.
Отключите электричество на щите, чтобы избежать случайного короткого замыкания. Проверьте отсутствие напряжения с помощью тестера. Это обеспечит вашу безопасность во время работы.
Снимите крышку выключателя, открутив крепежные винты. Обычно это делается с помощью плоской или крестовой отвертки. Будьте аккуратны, чтобы не повредить устройство.
Установите провода в клеммы выключателя. Фазный провод подключается к клемме, обозначенной буквой ‘L’. Нулевой провод должен быть подключен к другой доступной клемме или оставить его неподключенным, если выключатель только управляет светом.
| Тип провода | Цвет | Подключение |
|---|---|---|
| Фазный | Коричневый/черный | Клемма ‘L’ |
| Нулевой | Синий | Клемма (при наличии) |
После подключения надежно затяните винты клемм, чтобы избежать плохого контакта. Убедитесь, что лишние концы провода не касаются других клемм.
Установите крышку выключателя на место и закройте ее. Проверьте, что всё собрано плотно и безопасно. На этом этапе повторно включите электричество на щите и протестируйте работу выключателя.
Установка и фиксация выключателя в коробке
Крепите выключатель намертво, чтобы избежать его случайного падения или повреждения. Разместите выключатель в монтажной коробке так, чтобы его передняя панель находилась на уровне стены. Это обеспечит аккуратный внешний вид и удобство в использовании.
Используйте винты, которые идут в комплекте с выключателем. Поместите один винт в верхний отверстие и закрутите его, чтобы удерживать устройство на месте. Убедитесь, что карточка выключателя не наклоняется, пока крепите второй винт в нижней части. Эта последовательность гарантирует стабильность. Не переусердствуйте с затяжкой – это может повредить сам выключатель или коробку.
Для дополнительной уверенности после установки проверьте уровень. Если выключатель наклонен, отпустите крепления и выровняйте их. После окончательной фиксации проверьте, как включается и выключается устройство. Удобство работы переключателя может сигнализировать о правильности установки.
После завершения установки задайте себе вопрос: нет ли зазоров между выключателем и стеной? Если они есть, аккуратно заполните их с помощью акрилового герметика. Это улучшит внешний вид и защитит от пыли.
Проверка работоспособности системы
Включите выключатели и проверьте, загораются ли лампы в обоих состояниях. Убедитесь, что переключение между ними приводит к изменению состояния освещения. Если лампы работают корректно, все соединения выполнены правильно.
Если вы наблюдаете проблемы с одним из выключателей, проверьте их соединения. Также посмотрите на контакты и крепления, не нарушены ли они. Важно убедиться, что провода надежно закреплены и не перекручены.
Проверьте целостность проводов. Можете использовать тестер напряжения для измерения наличия электрического тока на каждом выключателе. Если тестер показывает отсутствие тока, возможно, необходимо найти обрыв или неисправность в проводке.
Если вы предусмотрели дополнительные элементы, такие как светодиоды для индикации состояния выключателя, убедитесь, что они также работают. Это поможет вам получить больше информации о состоянии системы и упростит процесс диагностики в будущем.
Помимо проверки проводки, обращайте внимание на параметры ламп. Иногда проблема может быть связана с не исправными источниками света. Замените лампы, если они не включаются, чтобы исключить данную вероятность.
По окончании проверки и устранения всех неисправностей зафиксируйте результаты для дальнейшего использования и помните, что регулярная проверка системы поможет избежать неожиданных ситуаций.
